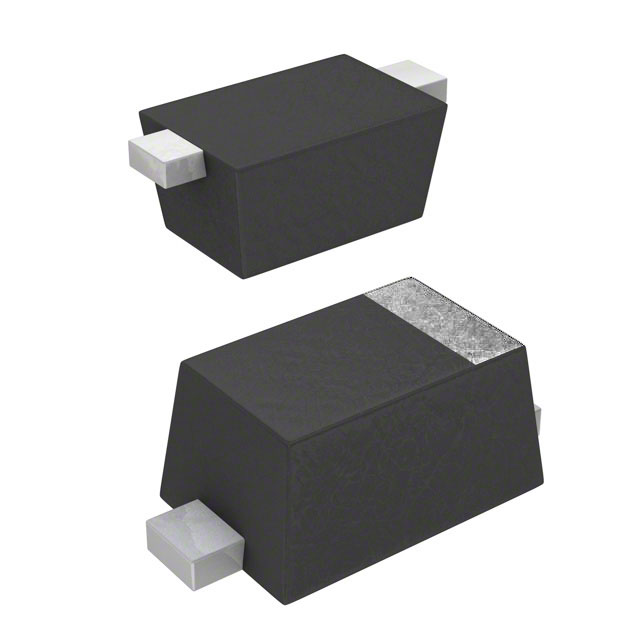

EDZVT2R18B

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: ROHM 单路稳压二极管, 额定齐纳电压18V, 贴片安装, 最大功率耗散150 mW, SOD-523封装
供应商型号: 11M-EDZVT2R18B
供应商: 云汉优选
标准整包数: 1
ROHM 齐纳(稳压)二极管 EDZVT2R18B

EDZVT2R18B概述

    EDZV18B Zener二极管技术手册

    产品简介


    EDZV18B 是一款来自ROHM公司的Zener二极管,采用小型模具封装形式。它具备高可靠性、低功耗的特点,适用于各种电子设备的电压调节、电路保护及信号稳定等应用场合。EDZV系列广泛应用于消费电子产品、通信设备、工业控制系统等领域。

    技术参数


    - 功率消耗(PD): 150 mW
    - 引脚结构: 硅外延平面设计
    - 最大额定值(Ta=25°C):
    - 功率消耗(PD): 150 mW
    - 结温(Tj): 150 °C
    - 存储温度(Tstg): -55 ~ 150 °C
    - 电气特性(Ta=25°C):
    - 击穿电压(VZ): 17.56 V 至 18.35 V
    - 动态阻抗(ZZ): 65 Ω
    - 静态阻抗(ZZK): 0.1 Ω
    - 反向电流(IR): 0.1 μA
    - 包装规格:
    - 包装类型: 带状盘装
    - 卷带尺寸(mm): 180
    - 贴带宽度(mm): 8
    - 基本订购单位(pcs): 8000
    - 贴带代码: T2R

    产品特点和优势


    1. 高可靠性:EDZV18B采用先进的硅外延平面设计,确保长期稳定可靠运行。
    2. 小体积:小型模具封装使其适合紧凑设计的应用场合。
    3. 低功耗:最大功耗仅为150 mW,适用于低功耗设计。
    4. 宽工作范围:能适应极端的工作温度范围,从-55°C到150°C。

    应用案例和使用建议


    应用案例:
    - 电源管理:用于电源模块中,稳定输出电压。
    - 电路保护:防止反向电压损坏敏感元件。
    - 信号处理:作为参考电压源,提高信号质量。
    使用建议:
    - 稳压电路:结合外部滤波电容,提高稳压效果。
    - 散热设计:在高温环境下使用时,应增加散热措施,以避免超过最大允许温度。

    兼容性和支持


    EDZV18B支持标准的贴带包装方式,易于集成到现有系统中。ROHM公司提供详细的技术文档和应用指南,以便用户更好地理解和使用该产品。同时,技术支持团队随时可提供专业帮助。

    常见问题与解决方案


    - 问题1: 击穿电压不一致。
    - 解决方案: 检查是否按照规定的焊接工艺进行组装,如需进一步确认,请联系ROHM技术支持。
    - 问题2: 反向电流过大。
    - 解决方案: 检查工作温度是否超出规定范围,若温度异常,请采取适当的散热措施。

    总结和推荐


    EDZV18B Zener二极管凭借其高可靠性、小体积和低功耗的特点,在多种应用场合中表现出色。适合需要稳定电压、良好保护性能的应用场景。总体来看,该产品非常适合需要紧凑设计和高可靠性的场合。强烈推荐在相关项目中采用该产品。

EDZVT2R18B参数

参数
最大齐纳阻抗 65Ω
电压容差 ±2%
最大功率耗散 150mW
标称齐纳电压 18V
配置 -
最大功率 150mW
Ir - 反向电流 100nA
长*宽*高 1.2mm*800μm*600μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EDZVT2R18B厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

EDZVT2R18B数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM EDZVT2R18B EDZVT2R18B数据手册

EDZVT2R18B封装设计

查看详情并下载
Symbol
Footprint
3D Model
