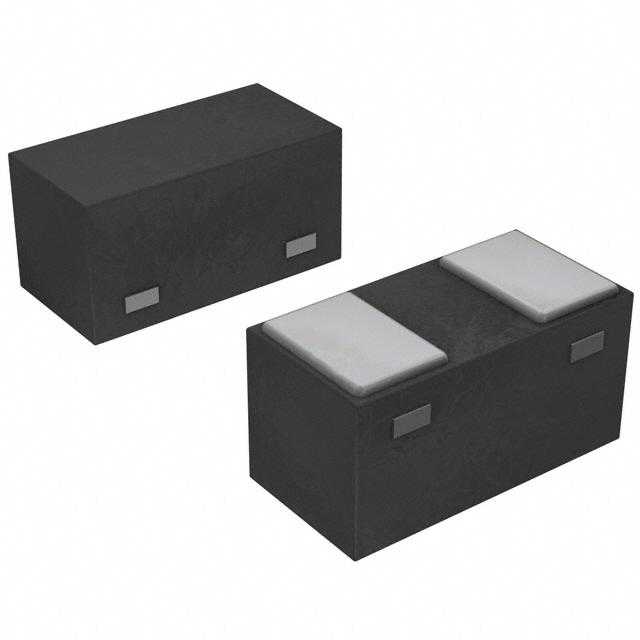

GDZT2R7.5

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: ±5% 500nA 7.5V 贴片安装
供应商型号: GDZT2R7.5DKR-ND
供应商: Digi-Key
标准整包数: 1
ROHM 齐纳(稳压)二极管 GDZT2R7.5

GDZT2R7.5概述

    GDZ7.5 Zener Diode 技术手册

    1. 产品简介


    GDZ7.5 是一种齐纳二极管(Zener Diode),属于PD 100 mW系列,适用于电压调节应用。这种二极管具备高可靠性、小型化模具设计的特点,特别适合需要精确电压调节的应用场景。它广泛应用于AV设备、办公自动化设备、电信设备、家用电器、娱乐设备等领域。

    2. 技术参数


    以下是GDZ7.5的技术规格和性能参数:
    - 额定功率:100 mW
    - 稳压电压:7.060 V 至 7.840 V
    - 反向电流:0.5 μA (最大值)
    - 最大工作电流:5.0 mA
    - 最高反向电压:4.0 V
    - 结温:-55℃ 至 150℃
    - 存储温度:-55℃ 至 150℃
    - 外形尺寸:GMD2 SOD-962
    - 包装规格:卷带式包装(Embossed Tape),单卷带尺寸为180 mm,带宽为8 mm,基本订购单位为8000个。

    3. 产品特点和优势


    - 高可靠性:保证了产品的长期稳定性和耐久性。
    - 超小型模具设计:适合空间有限的设计要求。
    - 快速响应时间:在瞬态负载下能够迅速反应,确保电压稳定。
    - 广泛的应用范围:适用于多种电子设备,特别是在需要精密电压调节的应用场合。

    4. 应用案例和使用建议


    应用案例:
    - 在电信设备中用于电压调节和保护电路。
    - 在医疗设备中作为安全防护二极管,防止过压损害。
    使用建议:
    - 确保在不超过最高额定功率的情况下使用。
    - 使用前进行充分的测试和验证,以确保其在特定应用中的性能。
    - 考虑使用时的环境条件,如避免高温、湿度等极端环境。

    5. 兼容性和支持


    - 兼容性:GDZ7.5可与大多数标准表面贴装工艺兼容。
    - 厂商支持:ROHM公司提供全面的产品支持和技术文档,以帮助用户进行正确的安装和使用。

    6. 常见问题与解决方案


    - 问题:稳压电压不稳定。
    - 解决办法:检查电路是否正确连接,并确认输入电压是否符合规定。
    - 问题:反向电流过大。
    - 解决办法:检查电路是否存在短路或漏电情况,必要时更换更合适的元件。
    - 问题:热稳定性差。
    - 解决办法:适当降额使用,确保工作在允许的温度范围内。

    7. 总结和推荐


    GDZ7.5 Zener Diode是一款具有高可靠性和紧凑设计的齐纳二极管,适用于各种需要精确电压调节的应用。其特点包括高稳定性、超小型化设计和良好的环境适应性。对于需要高性能电压调节的应用场合,我们强烈推荐使用GDZ7.5。不过,由于此产品不再推荐用于新的设计,建议用户选择其他更适合的新产品进行设计。

GDZT2R7.5参数

参数
Ir - 反向电流 500nA
最大齐纳阻抗 -
电压容差 ±5%
最大功率耗散 -
标称齐纳电压 7.5V
配置 -
最大功率 0.1
安装方式 贴片安装
零件状态 新设计不推荐

GDZT2R7.5厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

GDZT2R7.5数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM GDZT2R7.5 GDZT2R7.5数据手册
