首页  >  产品百科  >  VMZ6.8NT2L

VMZ6.8NT2L

产品分类: 齐纳(稳压)二极管
厂牌: ROHM

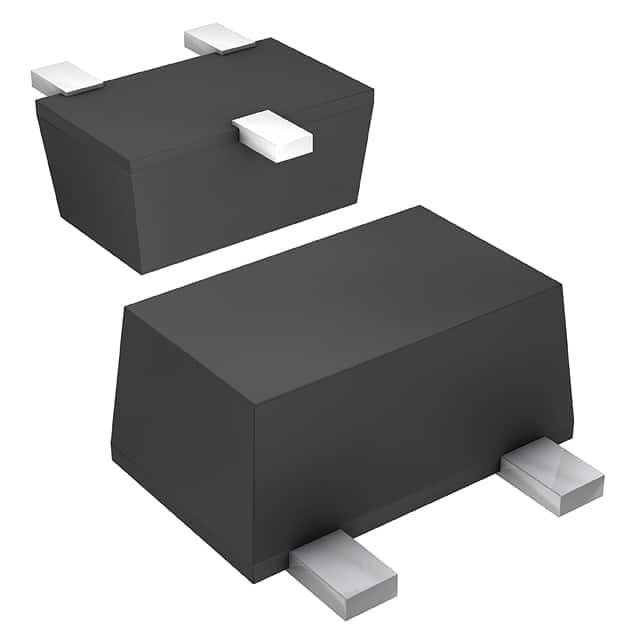

产品描述: 500nA 6.8V 150mW 1对共阳极 VMD-3 贴片安装 1.2mm*800μm*450μm
供应商型号: UNP-VMZ6.8NT2L
供应商: 海外现货
标准整包数: 1
ROHM 齐纳(稳压)二极管 VMZ6.8NT2L

VMZ6.8NT2L概述

    VMZ6.8N Zener Diode 技术手册

    产品简介


    VMZ6.8N 是一款由 Diodes 公司生产的齐纳二极管,主要用于恒压控制。它采用超小型模具封装(VMD3),具有高可靠性,适用于各种电子设备,如音频视觉设备、办公自动化设备、通信设备、家用电器及电子玩具。

    技术参数


    - 绝对最大额定值(Ta=25°C)
    - 功耗:150 W
    - 结温:-55°C 到 +150°C
    - 储存温度:-55°C 到 +150°C
    - 电气特性(Ta=25°C)
    - 稳定电压 VZ:6.47 V 至 7.14 V(IZ=5mA)
    - 反向电流 IR:最大 0.50 μA(VR=3.5V)

    产品特点和优势


    1. 超小型模具封装(VMD3):体积小,便于在空间受限的应用中使用。
    2. 高可靠性:确保在各种恶劣条件下都能稳定工作。
    3. 宽工作温度范围:从 -55°C 到 +150°C,适应多种工作环境。
    4. 稳定的稳压特性:能够在不同负载条件下保持稳定的电压输出。

    应用案例和使用建议


    VMZ6.8N 齐纳二极管广泛应用于电源稳压电路、过压保护电路等场合。例如,在某些电子设备的电源模块中,VMZ6.8N 可以作为稳压二极管使用,提供稳定的参考电压。
    使用建议:
    1. 在使用时要确保工作温度在 -55°C 到 +150°C 范围内。
    2. 选择合适的封装形式,根据具体应用场景决定是否需要额外的散热措施。
    3. 由于其稳定性,可以考虑用于高精度的电压检测电路。

    兼容性和支持


    VMZ6.8N 齐纳二极管可以与大多数标准电路板和焊接工艺兼容。制造商提供了详细的资料和支持文档,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:温度超出工作范围时,二极管可能出现性能下降或失效。
    - 解决方案:确保使用环境温度在规定的范围内,必要时可采取适当的散热措施。
    - 问题:反向电压过高导致二极管损坏。
    - 解决方案:在电路设计时确保二极管承受的反向电压不超过其最大额定值,并使用合适的安全保护措施。

    总结和推荐


    VMZ6.8N 齐纳二极管凭借其超小型封装、高可靠性以及宽泛的工作温度范围,成为众多应用场合的理想选择。它在电源稳压和过压保护方面表现出色,特别适合于需要高精度和稳定性的电子设备。因此,强烈推荐在需要高可靠性的电路设计中使用该产品。
    希望这篇技术手册能够帮助您更好地了解 VMZ6.8N 齐纳二极管的功能、特性和应用场景。如果您有任何疑问或需要进一步的支持,请联系我们的销售代表或技术支持团队。

VMZ6.8NT2L参数

参数
电压容差 -
最大功率耗散 150mW
标称齐纳电压 6.8V
配置 1对共阳极
最大功率 150mW
Ir - 反向电流 500nA
最大齐纳阻抗 -
长*宽*高 1.2mm*800μm*450μm
通用封装 VMD-3
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

VMZ6.8NT2L厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

VMZ6.8NT2L数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM VMZ6.8NT2L VMZ6.8NT2L数据手册

VMZ6.8NT2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
