ESR18EZPF1301

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 1.3KΩ ±1% 500mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: 3942133
供应商: 海外现货
标准整包数: 10

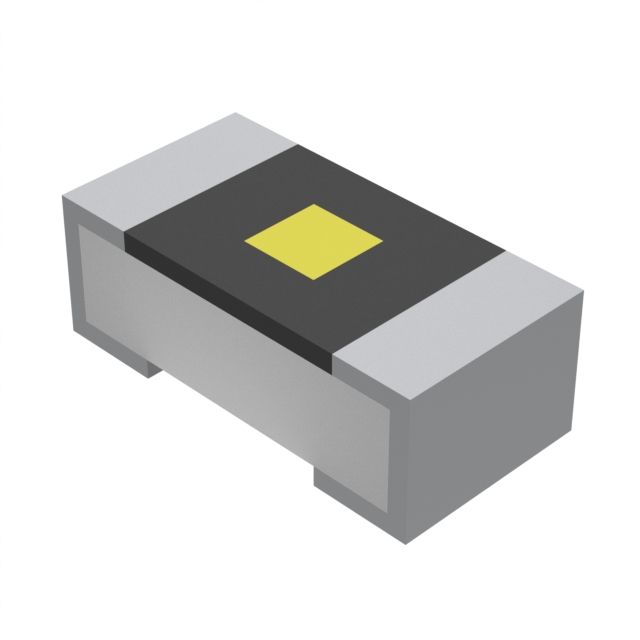

ROHM 贴片电阻 ESR18EZPF1301

ESR18EZPF1301概述

    抗浪涌芯片电阻——ESR系列

    产品简介


    抗浪涌芯片电阻(ESR系列)是为需要在高电流环境下稳定工作的电路设计的专业芯片电阻。它们具有出色的抗浪涌能力和精确的电阻值,适用于各种高性能电子产品,如通信设备、工业自动化系统、汽车电子和医疗设备等。

    技术参数


    - 型号规格:
    - ESR01:0402 封装,额定功率0.2W,极限电压50V
    - ESR03:0603 封装,额定功率0.25W,极限电压150V
    - ESR10:0805 封装,额定功率0.4W,极限电压150V
    - ESR18:1206 封装,额定功率0.5W,极限电压200V
    - ESR25:1210 封装,额定功率0.66W,极限电压200V
    - 电阻范围:
    - ±100F(±1%):10Ω至976kΩ(E24/96系列)
    - ±100F(±1%):1MΩ至2.2MΩ(E24系列)
    - ±200J(±5%):1Ω至10MΩ(E24系列)
    - 温度系数:±100 ppm/℃
    - 温度范围:-55℃至+155℃
    - 认证:符合ISO9001/TS16949标准和AEC-Q200标准

    产品特点和优势


    1. 优越的浪涌保护能力:独特的电阻元件布局和激光修调技术显著提升了浪涌抵抗特性。
    2. 静电放电防护:具备2kV到5kV的静电放电防护等级。
    3. 高可靠性:通过ISO9001/TS16949认证,符合AEC-Q200标准。
    4. 高精度:提供±0.5%、±1%和±5%的高精度选项。
    5. 宽工作温度范围:适应从-55℃到+155℃的工作环境。

    应用案例和使用建议


    ESR系列抗浪涌芯片电阻适用于各种严苛环境下的应用,如工业自动化控制、医疗设备和电信设备等。在这些应用中,它们能够确保设备在极端条件下正常运行。例如,在高电流脉冲频繁出现的环境中,这类电阻能够有效吸收和耗散电流,避免对其他电路元件造成损坏。
    对于具体的应用场景,推荐采用高精度版本的ESR芯片电阻,以确保精确控制电流,特别是在需要极高精度的场合。同时,合理设计电路板布局,保证电阻良好散热,也是提高其使用寿命的关键。

    兼容性和支持


    - 封装:ESR系列提供多种尺寸封装(0402、0603、0805、1206、1210),满足不同应用需求。
    - 包装:ESR系列采用纸带和凸纹带两种包装方式,便于自动装配。
    制造商提供了详尽的技术支持,包括详细的安装指南和可靠性测试报告。建议在使用前仔细阅读相关文档,确保正确安装和使用。

    常见问题与解决方案


    - Q:电阻值出现偏差怎么办?
    - A:首先检查是否符合规范条件,如温度范围和使用环境。如无误,尝试重新焊接连接。

    - Q:高温环境下性能不稳定怎么办?
    - A:确认实际工作环境温度,并根据手册中的降额曲线调整输入功率。

    总结和推荐


    ESR系列抗浪涌芯片电阻凭借其卓越的浪涌保护能力、高精度和广泛的温度适应范围,在各种严苛环境下的应用中表现出色。对于追求高可靠性的工程师和设计师而言,这是一款值得信赖的选择。基于其优异的特性和广泛的应用前景,强烈推荐此系列产品用于需要高度可靠性的设备中。

ESR18EZPF1301参数

参数
电阻值 1.3KΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ESR18EZPF1301厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

ESR18EZPF1301数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM ESR18EZPF1301 ESR18EZPF1301数据手册

ESR18EZPF1301封装设计

查看详情并下载
Symbol
Footprint
3D Model
