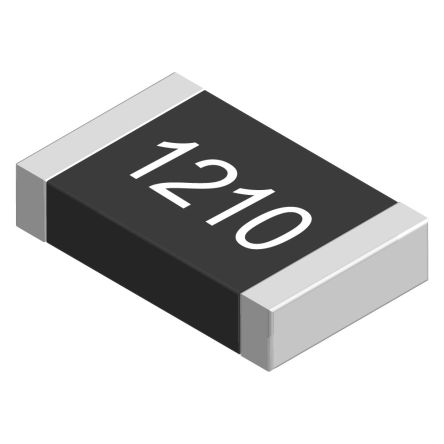

ESR25JZPF5600

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 560Ω ±1% 666mW ±100ppm/℃ 1210 贴片安装 3.2mm*2.5mm*650μm
供应商型号: ESR25JZPF5600
供应商: 国内现货
标准整包数: 4000
ROHM 贴片电阻 ESR25JZPF5600

ESR25JZPF5600概述

    Anti-Surge Chip Resistors ESR Series 技术手册概览

    产品简介


    Anti-Surge Chip Resistor(防浪涌贴片电阻)系列是用于改善电路上浪涌电流防护能力的高性能电子元件。该系列产品广泛应用于电源管理、通信设备、汽车电子系统等多个领域,确保在高瞬态电压条件下依然能稳定运行。

    技术参数


    - 产品型号:
    - ESR01(1005 [0402] 尺寸)
    - ESR03(1608 [0603] 尺寸)
    - ESR10(2012 [0805] 尺寸)
    - ESR18(3216 [1206] 尺寸)
    - ESR25(3225 [1210] 尺寸)
    - 额定功率(70°C):
    - ESR01:0.20W
    - ESR03:0.25W
    - ESR10:0.40W
    - ESR18:0.50W
    - ESR25:0.66W
    - 极限元件电压:
    - ESR01:50V
    - ESR03:150V
    - ESR10:150V
    - ESR18:200V
    - ESR25:200V
    - 温度系数:
    - ESR01:±100 ppm/℃
    - ESR03:±100 ppm/℃
    - ESR10:±100 ppm/℃
    - ESR18:±100 ppm/℃
    - ESR25:±100 ppm/℃
    - 阻值范围:
    - ESR01:1Ω 至 10MΩ(不同精度等级)
    - ESR03:10Ω 至 1MΩ(±0.5%), 1Ω 至 10Ω(±1%), 1Ω 至 10MΩ(±5%)
    - ESR10:10Ω 至 1MΩ(±0.5%), 1Ω 至 10MΩ(±1%), 1Ω 至 10MΩ(±5%)
    - ESR18:10Ω 至 1MΩ(±0.5%), 1Ω 至 10MΩ(±1%), 1Ω 至 10MΩ(±5%)
    - ESR25:10Ω 至 1MΩ(±0.5%), 1Ω 至 10MΩ(±1%), 1Ω 至 10MΩ(±5%)
    - 工作温度范围:-55°C 至 +155°C

    产品特点和优势


    1. 抗浪涌特性:利用独特的电阻元件图案和激光修整技术,显著提高了浪涌电阻特性。
    2. 静电放电防护:最高可承受2kV至5kV的静电放电。
    3. 高性能功率评级:具有较高的功率耐受能力。
    4. 质量认证:通过ISO9001和TS16949认证。
    5. 标准合规性:符合AEC-Q200标准。

    应用案例和使用建议


    该系列电阻器适用于多种电路保护和稳压应用,如:
    - 电源管理模块:保护电源免受瞬时过压影响。
    - 通信设备:确保通信信号的稳定性。
    - 汽车电子系统:抵御车辆启动时的高电流冲击。
    使用建议:
    - 确保散热设计合理,避免过热情况发生。
    - 选择适当的封装尺寸以匹配电路板设计。

    兼容性和支持


    - 兼容性:该系列电阻器与其他标准的贴片电阻封装兼容。
    - 技术支持:制造商提供详尽的技术文档和客户支持服务,确保用户能够顺利使用产品。

    常见问题与解决方案


    1. 问题:如何确定正确的电阻值?
    - 解决方法:参考数据表中的阻值范围,根据具体应用需求进行选择。

    2. 问题:安装过程中如何避免静电损坏?
    - 解决方法:操作前佩戴防静电手环,并保持良好的接地措施。

    总结和推荐


    Anti-Surge Chip Resistors ESR系列凭借其卓越的抗浪涌特性和高性能指标,在多个应用领域表现出色。其坚固的设计和可靠的质量认证使其成为电源管理和电路保护领域的优选元件。强烈推荐给需要高性能浪涌保护的用户。
    这份技术手册提供了详细的参数和技术规格,帮助工程师选择合适的Anti-Surge Chip Resistor以满足他们的具体应用需求。希望这些信息能为您的项目选择合适的元件提供有效的参考。

ESR25JZPF5600参数

参数
电阻值 560Ω
精度 ±1%
额定功率 666mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*2.5mm*650μm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ESR25JZPF5600厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

ESR25JZPF5600数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM ESR25JZPF5600 ESR25JZPF5600数据手册

ESR25JZPF5600封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.1757
40000+ ¥ 0.1705
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 702.8
直接购买
加入购物车
