首页  >  产品百科  >  ESR10EZPF7323

ESR10EZPF7323

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 732KΩ ±1% 400mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: 755-ESR10EZPF7323
供应商: Mouser
标准整包数: 1

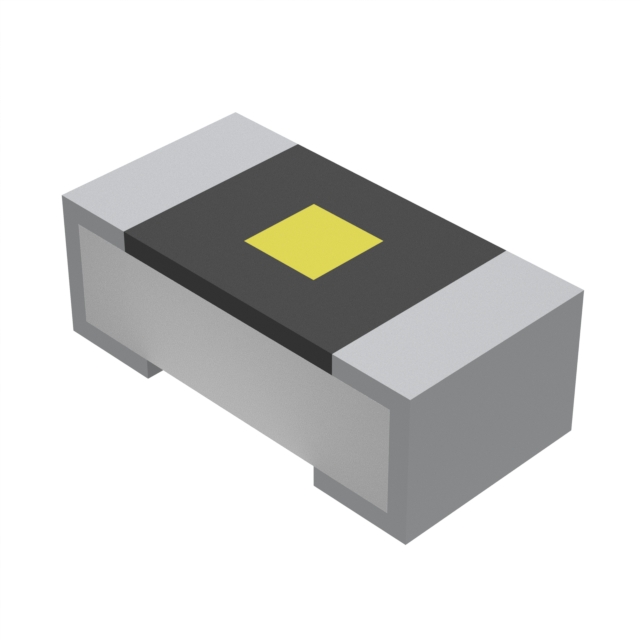

ROHM 贴片电阻 ESR10EZPF7323

ESR10EZPF7323概述

    # 抗浪涌贴片电阻技术手册

    产品简介


    抗浪涌贴片电阻(ESR系列)是用于提高设备抗浪涌能力的专业电阻器。这些电阻器设计用于需要高性能和高可靠性应用场景,如汽车电子、电源设备、工业控制等领域。它们通过激光修整技术和独特的阻性元件图案来提升浪涌抵抗特性,具备出色的额定功率和抗静电放电能力。

    技术参数


    以下是ESR系列电阻器的关键技术参数列表:
    | 型号 | 尺寸 (mm/inch) | 额定功率 (W) | 限制元件电压 (V) | 温度系数 (ppm/℃) | 电阻容差 (%) | 电阻范围 (Ω) | 工作温度范围 (℃) | 是否有车规级 |
    |
    | ESR01 | 1005 / 0402 | 0.20 | 50 | ±100 F | 10 ≦ R ≦ 976k (E24/96系列) | -55 ~ +155 | 是 |
    | ESR03 | 1608 / 0603 | 0.25 | 150 | ±100 D (±0.5%) | 10 ≦ R ≦ 1M (E24/96系列) | -55 ~ +155 | 是 |
    | ESR10 | 2012 / 0805 | 0.40 | 150 | ±100 D (±0.5%) | 10 ≦ R ≦ 1M (E24/96系列) | -55 ~ +155 | 是 |
    | ESR18 | 3216 / 1206 | 0.50 | 200 | ±100 D (±0.5%) | 10 ≦ R ≦ 1M (E24/96系列) | -55 ~ +155 | 是 |
    | ESR25 | 3225 / 1210 | 0.66 | 200 | ±100 D (±0.5%) | 10 ≦ R ≦ 1M (E24/96系列) | -55 ~ +155 | 是 |

    产品特点和优势


    1. 显著增强的浪涌抵抗力:独家的电阻元件图案和激光修整技术,提升了产品的浪涌抵抗特性。
    2. 出色的静电放电防护:具备2kV至5kV的抗静电放电能力。
    3. 高可靠性:产品符合ISO9001和ISO/TS16949认证标准,并且满足AEC-Q200标准。
    4. 广泛的适用性:可用于不同尺寸和功率等级的场合,满足多种应用需求。
    5. 多样化型号选择:提供标准和定制的产品型号,以满足不同客户的需求。

    应用案例和使用建议


    应用案例
    - 汽车电子系统:用于各种车载电路中的滤波和保护。
    - 电源设备:在高压输入和输出电路中用作限流和稳压电阻。
    - 工业控制系统:作为关键的保护元件,防止浪涌电流对设备造成损坏。
    使用建议
    - 在高温环境下使用时,需根据产品的降额曲线调整功率消耗。
    - 确保电路中的其他组件具有足够的容差,以应对电阻器的变化。
    - 注意存储条件,避免暴露在有害气体或极端温度下。

    兼容性和支持


    - 该产品与大多数常见的表面贴装工艺兼容,可广泛应用于现代电子制造流程。
    - 罗姆公司提供了全面的技术支持和售后服务,包括产品使用指导和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值超出预期范围 | 检查安装环境温度是否在正常范围内 |
    | 安装后电阻器发热严重 | 检查电路中的电流是否过大 |
    | 抗浪涌性能不足 | 确认所选型号是否适合特定的应用场景 |

    总结和推荐


    ESR系列抗浪涌贴片电阻凭借其出色的抗浪涌性能、卓越的可靠性和广泛的应用范围,在众多电子应用中表现出色。对于需要高可靠性的应用,如汽车电子和工业控制,这些电阻器无疑是理想的选择。罗姆公司提供的技术支持和良好的售后服务,进一步提升了这些产品的市场竞争力。因此,强烈推荐这些电阻器用于各类严苛的电子设备中。
    希望这篇技术手册能够帮助您更好地了解和使用ESR系列抗浪涌贴片电阻。如果您有任何疑问或需要更多详细信息,请联系我们的销售代表或技术支持团队。

ESR10EZPF7323参数

参数
电阻值 732KΩ
精度 ±1%
额定功率 400mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ESR10EZPF7323厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

ESR10EZPF7323数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM ESR10EZPF7323 ESR10EZPF7323数据手册

ESR10EZPF7323封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2185 ¥ 1.8463
10+ $ 0.1127 ¥ 0.9523
100+ $ 0.0644 ¥ 0.5442
500+ $ 0.0472 ¥ 0.3984
1000+ $ 0.0396 ¥ 0.3346
5000+ $ 0.0302 ¥ 0.2555
10000+ $ 0.027 ¥ 0.2282
25000+ $ 0.0248 ¥ 0.2099
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
