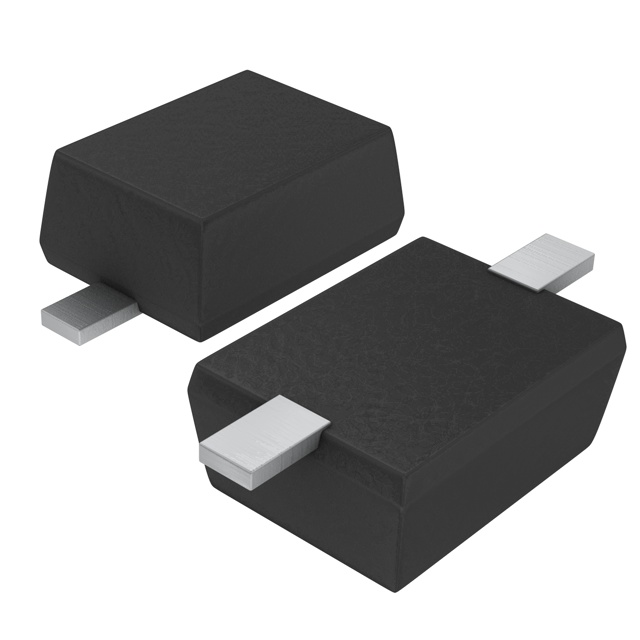

UFZVFHTE-1710B

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: 200nA 10V 8Ω 500mW 独立式 SOD 贴片安装 1.7mm*1.25mm*700μm
供应商型号: 3497176
供应商: 海外现货
标准整包数: 5
ROHM 齐纳(稳压)二极管 UFZVFHTE-1710B

UFZVFHTE-1710B概述

    UFZVFH10B Zener二极管技术手册

    产品简介


    UFZVFH10B是一款经过AEC-Q101认证的稳压二极管(Zener Diode)。它具有高可靠性、小型化封装等特点,适用于各种电压调节和保护电路。UFZVFH10B系列广泛应用于汽车电子、工业控制和消费电子等领域,确保系统在极端条件下也能稳定工作。

    技术参数


    - 额定功率:500mW
    - 引脚配置:小型模具型
    - 外形尺寸:SOD-323FL (SC-90A UMD2)
    - 包装规格:
    - 包装方式:卷带式(带状)
    - 卷带尺寸:180mm
    - 卷带宽度:8mm
    - 基本订购单位:3000个
    - 卷带代码:TE-17
    - 绝对最大额定值(Ta=25℃):
    - 功率耗散:500mW
    - 结温:150℃
    - 存储温度:-55℃至150℃
    - 特性曲线(Ta=25℃):
    - UFZV 10B:
    - 击穿电压(VZ):9.497V至10.050V
    - 动态阻抗(ZZ):0.2Ω(Iz=20mA)
    - 反向电流(IR):7.0μA(VR=10V)

    产品特点和优势


    1. 高可靠性:通过严格的AEC-Q101认证,适用于汽车和工业环境。
    2. 小型化封装:采用SOD-323FL小型封装,便于在紧凑空间内安装。
    3. 宽泛的工作范围:适应各种恶劣的工作条件。
    4. 卓越的击穿特性:能够提供稳定的电压输出,适用于电压调节和保护电路。

    应用案例和使用建议


    UFZVFH10B可用于多种电路设计,如电源稳压电路、信号调节电路等。以下是一些建议:
    1. 电路设计:在设计稳压电路时,应根据负载电流选择合适的Zener二极管,确保在不同负载条件下的稳定输出。
    2. 散热考虑:在高功耗应用中,注意散热设计,避免过热导致性能下降。
    3. 防静电措施:在处理二极管时应注意防静电措施,避免损坏。

    兼容性和支持


    - 兼容性:UFZVFH10B与大多数常见的电路板设计和组装工艺兼容。
    - 支持:制造商提供了详细的装配指南和技术支持,可通过官网获取更多帮助信息。

    常见问题与解决方案


    1. 问题:二极管发热严重,影响性能。
    - 解决方案:增加散热片或改进散热设计。
    2. 问题:反向电流过大。
    - 解决方案:检查电路设计是否正确,确认是否有其他因素导致反向电流异常。
    3. 问题:击穿电压不稳定。
    - 解决方案:检查安装和焊接质量,确认无虚焊或短路现象。

    总结和推荐


    UFZVFH10B是一款高性能、高可靠性的稳压二极管,特别适合于汽车电子和工业控制应用。其高可靠性、小型化封装和卓越的击穿特性使其在市场上具备显著的竞争优势。对于需要稳定电压输出的应用,强烈推荐使用UFZVFH10B。

UFZVFHTE-1710B参数

参数
最大功率 500mW
Ir - 反向电流 200nA
最大齐纳阻抗
电压容差 -
最大功率耗散 500mW
标称齐纳电压 10V
配置 独立式
长*宽*高 1.7mm*1.25mm*700μm
通用封装 SOD
安装方式 贴片安装
包装方式 卷带包装

UFZVFHTE-1710B厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UFZVFHTE-1710B数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM UFZVFHTE-1710B UFZVFHTE-1710B数据手册

UFZVFHTE-1710B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.4811
10+ ¥ 0.4811
100+ ¥ 0.379
500+ ¥ 0.3645
1000+ ¥ 0.3266
5000+ ¥ 0.3266
库存: 1608
起订量: 135 增量: 0
交货地:
最小起订量为:100
合计: ¥ 37.9
