LTR18EZPJ101

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 100Ω ±5% 750mW ±200ppm/℃ 0612 贴片安装 1.6mm*3.2mm*650μm
供应商型号: 30C-LTR18EZPJ101 0612(1632 公制)
供应商: 国内现货
标准整包数: 1

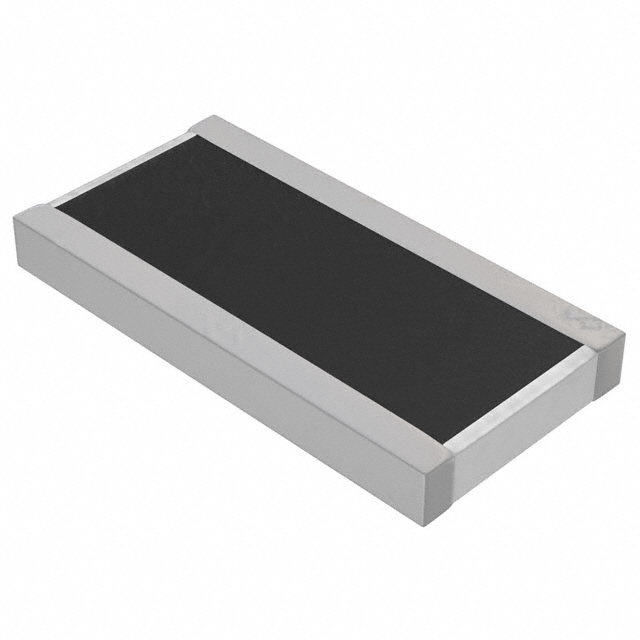

ROHM 贴片电阻 LTR18EZPJ101

LTR18EZPJ101概述

    # High Power Chip Resistors - Wide Terminal Type (LTR Series)

    产品简介


    本系列高功率贴片电阻器(宽终端型)是专门为需要高可靠性和大功率处理能力的应用设计的电子元器件。该系列产品广泛应用于汽车电子、通信设备、工业控制、电源管理等领域,尤其适用于要求高可靠性及恶劣工作环境的场合。

    技术参数


    基本规格
    - 产品型号: LTR10, LTR18, LTR50, LTR100
    - 封装尺寸:
    - LTR10: 2012 (0805)
    - LTR18: 3216 (1206)
    - LTR50: 5025 (2010)
    - LTR100: 6432 (2512)
    - 额定功率:
    - LTR10: 0.25W (70℃)
    - LTR18: 0.75W (70℃)
    - LTR50: 1.0W (70℃)
    - LTR100: 2.0W (70℃)
    - 最大电压:
    - LTR10: 300V
    - LTR18: 400V
    - LTR50: 400V
    - LTR100: 400V
    - 温度系数:
    - ±100ppm/℃
    - 电阻范围:
    - LTR10: 10Ω 至 1MΩ (E24/96 系列)
    - LTR18: 10Ω 至 1MΩ (E24/96 系列)
    - LTR50: 1Ω 至 130kΩ (E24 系列)
    - LTR100: 1Ω 至 1MΩ (E24 系列)
    - 电阻容差:
    - ±0.5%
    - ±1%
    - ±5%
    - 工作温度范围: -55℃ 至 +155℃
    额定参数
    - 最大过载电压: 300V(LTR10)、400V(LTR18, LTR50, LTR100)
    - 抗浪涌特性: 所有系列均有保证
    - RoHS认证: 符合
    - 质量认证: ISO9001 / ISO/TS16949 认证
    - AEC-Q200 认证: 符合

    产品特点和优势


    1. 高焊接可靠性: 通过长边端子设计提高焊接可靠性。
    2. 最高功率等级: 各系列均提供最高功率等级。
    3. 浪涌电流保护: 所有系列均保证抗浪涌特性。
    4. 高精度和稳定性: 具备严格的品质管理和测试标准。
    5. 广泛的应用认证: 包括符合 AEC-Q200 的标准,适用于汽车行业。

    应用案例和使用建议


    应用案例
    - 汽车电子: 用于车载电子设备,如电源管理和车身控制系统。
    - 通信设备: 用于通信基础设施,确保设备在极端条件下正常运行。
    - 工业控制: 适用于工厂自动化系统中的电源管理。
    使用建议
    1. 环境条件: 在极端温度条件下使用时,请注意散热和温控,避免超过最大额定温度。
    2. 安装注意事项: 采用合适的回流焊方法进行安装,避免手动焊接可能带来的损坏。
    3. 电源管理: 在大负载脉冲情况下,确认设备在负载下的性能,避免超负荷使用。

    兼容性和支持


    该系列产品兼容多种电路板设计,并且具有良好的与其他电子元器件的兼容性。罗姆公司提供全面的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题: 设备在高温环境下运行时出现异常。
    - 解决方案: 按照规格书中的建议进行降额使用,并确保在合适的工作温度范围内操作。

    2. 问题: 设备在焊接过程中出现问题。
    - 解决方案: 确保使用正确的焊接条件,避免过度浸没时间或高温导致损坏。

    3. 问题: 设备在湿度较高环境中运行不稳定。
    - 解决方案: 使用防潮材料并保持适当的存储条件,确保设备在使用前未受潮。

    总结和推荐


    总体而言,高功率贴片电阻器(宽终端型)系列产品具备出色的功率处理能力和广泛的温度适应性,是适用于严苛环境的理想选择。由于其高可靠性、稳定性和广泛应用范围,强烈推荐在高要求的工业和汽车电子领域使用。
    罗姆公司以其严格的质量控制和认证标准为后盾,提供了卓越的产品和服务。综上所述,这款电阻器在许多高要求应用中表现出色,是市场上极具竞争力的产品。

LTR18EZPJ101参数

参数
电阻值 100Ω
精度 ±5%
额定功率 750mW
温度系数 ±200ppm/℃
长*宽*高 1.6mm*3.2mm*650μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTR18EZPJ101厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

LTR18EZPJ101数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM LTR18EZPJ101 LTR18EZPJ101数据手册

LTR18EZPJ101封装设计

查看详情并下载
Symbol
Footprint
3D Model
