UCR10EVHJSR051

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 51mΩ ±5% 333mW 0ppm/℃~150ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: J-ROHM-0163328
供应商: Chip1stop
标准整包数: 1

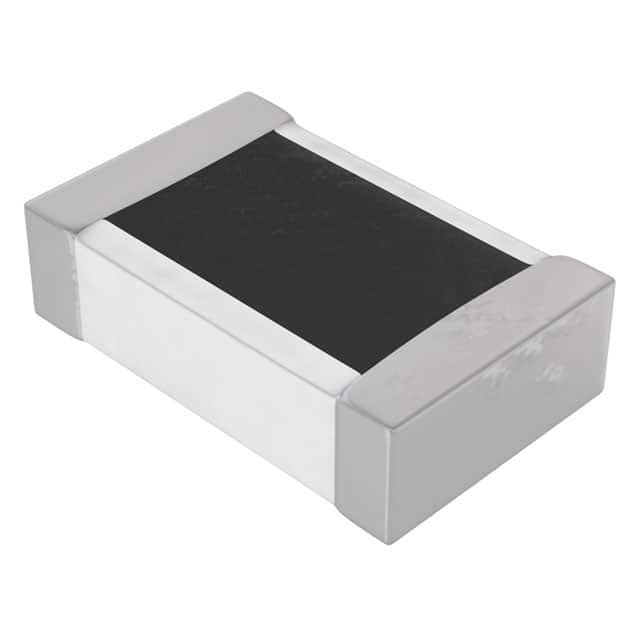

ROHM 贴片电阻 UCR10EVHJSR051

UCR10EVHJSR051概述

    # Thick Film Shunt Resistors UCR Series 技术手册解析

    产品简介


    Thick Film Shunt Resistors(UCR系列)是罗姆公司推出的一系列低阻值电阻器,适用于多种电子设备中。这些电阻器通过厚膜电阻元件提供非常低的阻值,从11毫欧开始。其独特的结构设计使它们能够减少安装过程中的阻值变化,并具有优异的热稳定性。此外,UCR系列电阻器已获得ISO9001/IATF16949认证,满足AEC-Q200标准,因此在汽车电子和工业设备中有广泛的应用前景。

    技术参数


    规格型号及主要参数
    | 零件号 | 尺寸 (mm/inch) | 额定功率 (W) | 电阻容差 | 温度系数 (ppm/℃) | 电阻范围 (Ω) | 工作温度范围 (℃) | 汽车级 |

    | UCR006 | 0.62x0.32 (0201) | 0.1 | ±1% 或 ±5% | 100 | 0.100 ≦ R < 1 | -55 ~ +155 | 是 |
    | UCR01 | 1.00x0.55 (0402) | 0.125 | ±1% 或 ±5% | 100 | 0.068 ≦ R < 0.100
    0.100 ≦ R < 0.220
    0.220 ≦ R ≦ 0.910 | -55 ~ +155 | 是 |
    | UCR03 | 1.60x0.87 (0603) | 0.25 | ±1% 或 ±5% | 100 | 0.020 ≦ R < 0.050
    0.050 ≦ R < 0.100
    0.100 ≦ R ≦ 0.200
    0.220 ≦ R ≦ 0.910 | -55 ~ +155 | 是 |
    | UCR10 | 2.00x1.25 (0805) | 0.33 | ±1% 或 ±5% | 100 | 0.011 ≦ R < 0.020
    0.020 ≦ R ≦ 0.047
    0.047 < R ≦ 0.1 | -55 ~ +155 | 是 |
    | UCR18 | 3.20x1.60 (1206) | 0.5 | ±1% 或 ±5% | 100 | 0.011 ≦ R < 0.020
    0.020 ≦ R ≦ 0.039
    0.039 < R ≦ 0.1 | -55 ~ +155 | 是 |

    产品特点和优势


    1. 低阻值选择:从11毫欧到910毫欧,涵盖了广泛的阻值范围,满足不同应用场景的需求。
    2. 抗阻值变化能力强:通过将电阻元件置于底部,减少了安装过程中阻值的变化。
    3. 卓越的热稳定性:独特的结构设计改善了散热性能,提高了可靠性。
    4. 高可靠性和质量保证:符合ISO9001/IATF16949标准,并获得AEC-Q200认证。
    5. 多样化的封装形式:适合不同尺寸和要求的电路板设计。

    应用案例和使用建议


    UCR系列电阻器广泛应用于汽车电子、工业控制等领域。例如,在电动汽车电池管理系统中,UCR系列电阻器可用于电流检测,确保系统的精确性和可靠性。在使用时,建议进行充分的热管理和散热措施,避免超过最大额定功率,以保持最佳性能。
    使用建议
    1. 正确选择电阻值:根据具体应用需求,合理选择合适的电阻值,确保系统运行的稳定性和可靠性。
    2. 注意温度影响:在高温环境下使用时,需考虑电阻的温漂特性,确保工作在规定温度范围内。
    3. 热管理:适当增加散热措施,避免过热导致性能下降。

    兼容性和支持


    UCR系列电阻器设计符合通用电气标准,易于与其他电子元件集成。同时,ROHM公司提供全面的技术支持和售后服务,确保客户在使用过程中获得充分的帮助和指导。

    常见问题与解决方案


    1. 阻值超出容差范围
    - 解决方法:检查电阻焊接质量和外部环境因素,如温度和湿度。
    2. 耐热性不足
    - 解决方法:增加散热措施,如加装散热片或改进电路布局。
    3. 焊接不牢固
    - 解决方法:使用适当的焊接条件,如温度和时间,确保焊接质量。

    总结和推荐


    UCR系列电阻器以其低阻值选择、优良的抗阻值变化能力和卓越的热稳定性,成为电子设备中不可或缺的关键部件。特别适合于需要高精度和稳定性的场合。强烈推荐在汽车电子和工业控制等领域中使用该系列产品。在使用前,建议详细阅读技术手册,并确保按照制造商的推荐操作以获得最佳效果。

UCR10EVHJSR051参数

参数
电阻值 51mΩ
精度 ±5%
额定功率 333mW
温度系数 0ppm/℃~150ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCR10EVHJSR051厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UCR10EVHJSR051数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM UCR10EVHJSR051 UCR10EVHJSR051数据手册

UCR10EVHJSR051封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.1302 ¥ 1.1002
50+ $ 0.0978 ¥ 0.826
100+ $ 0.0909 ¥ 0.7684
200+ $ 0.0832 ¥ 0.7027
库存: 339
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 27.5
直接购买
加入购物车
