UDZLVFHTE-1768

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: ROHM 隔离式稳压二极管, 额定齐纳电压68V, 贴片安装, 最大功率耗散200 mW, SOD-323FL封装
供应商型号: 10B-3605715-4
供应商: 国内现货
标准整包数: 5

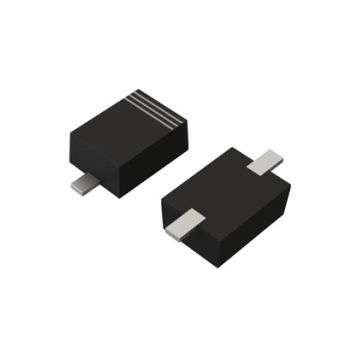

ROHM 齐纳(稳压)二极管 UDZLVFHTE-1768

UDZLVFHTE-1768概述


    产品简介


    UDZLVFH68 Zener二极管
    UDZLVFH68是一款通过AEC-Q101认证的齐纳二极管,适用于电压调节应用。该产品具有高可靠性、小型化封装的特点,非常适合用于车载电子系统、通信设备以及各类消费电子产品。

    技术参数


    - 功率耗散(PD): 200 mW
    - 正向电流(IF): 180 mA(典型值)
    - 反向电流(IR): 52 μA(最大值)
    - 击穿电压(VZ): 64.0~72.0 V(典型值)
    - 动态电阻(ZZ): 2 Ω(最大值)
    - 存储温度范围(Tstg): -55℃ ~ 150℃
    - 工作温度范围(Tj): -55℃ ~ 150℃

    产品特点和优势


    - 高可靠性: 通过严格的AEC-Q101认证,适合应用于需要高可靠性的场合。
    - 小型化封装: 使用小型模压型封装,方便集成到紧凑的空间中。
    - 广泛的电压选择: 提供多种不同电压等级的选择,满足不同应用需求。
    - 优异的热稳定性: 具备良好的温度适应性,在极端条件下仍能保持稳定的性能。

    应用案例和使用建议


    应用场景:
    - 车载电子系统: 用于汽车电控系统的电压稳定和保护。
    - 通信设备: 在通信设备中作为过压保护元件。
    - 消费电子产品: 如智能手机和平板电脑中的电源管理模块。
    使用建议:
    - 确保工作环境温度不超过150℃,并留出足够的散热空间以保证正常运行。
    - 建议使用时增加外部保护电路,以提高整体系统的稳定性。
    - 在组装时,尽量避免静电影响,确保静电防护措施到位。

    兼容性和支持


    - 兼容性: 与市面上主流的表面贴装工艺兼容,易于集成到现有系统中。
    - 支持和服务: ROHM公司提供详尽的技术文档和在线技术支持,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题: 设备在高温环境下无法正常工作。
    - 解决办法: 检查安装环境是否符合温度要求,如需长时间工作在高温环境中,可增加散热措施或选择更高温规的产品。

    - 问题: 二极管频繁损坏。
    - 解决办法: 检查电路是否存在浪涌电压或其他异常情况,必要时添加保护电路或更换为更高耐压等级的产品。

    总结和推荐


    综合评估:
    UDZLVFH68是一款高可靠性、小型化的齐纳二极管,非常适合在各种高可靠性要求的应用场景中使用。其出色的温度稳定性和广泛的工作电压范围使其成为众多设备的理想选择。尽管在使用过程中需要注意环境温度和静电防护,但其优异的性能使其值得推荐。
    推荐使用: 推荐用于需要高可靠性的应用,如车载电子系统、通信设备和工业控制等领域。

UDZLVFHTE-1768参数

参数
Ir - 反向电流 200nA
最大齐纳阻抗 -
电压容差 -
最大功率耗散 200mW
标称齐纳电压 68V
配置 -
最大功率 -
通用封装 SOD-323FL
安装方式 贴片安装

UDZLVFHTE-1768厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UDZLVFHTE-1768数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM UDZLVFHTE-1768 UDZLVFHTE-1768数据手册

UDZLVFHTE-1768封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.1268
100+ ¥ 1.0976
500+ ¥ 0.9832
1000+ ¥ 0.8689
1430+ ¥ 0.8341
5000+ ¥ 0.6062
库存: 795
起订量: 55 增量: 1
交货地:
最小起订量为:5
合计: ¥ 20.63
