KDZLVTFTR51

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: 5μA 51V 1W 独立式 SOD-123FL-2 贴片安装 2.6mm*1.6mm*800μm
供应商型号: CSJ-ST49073448
供应商: 海外现货
标准整包数: 1

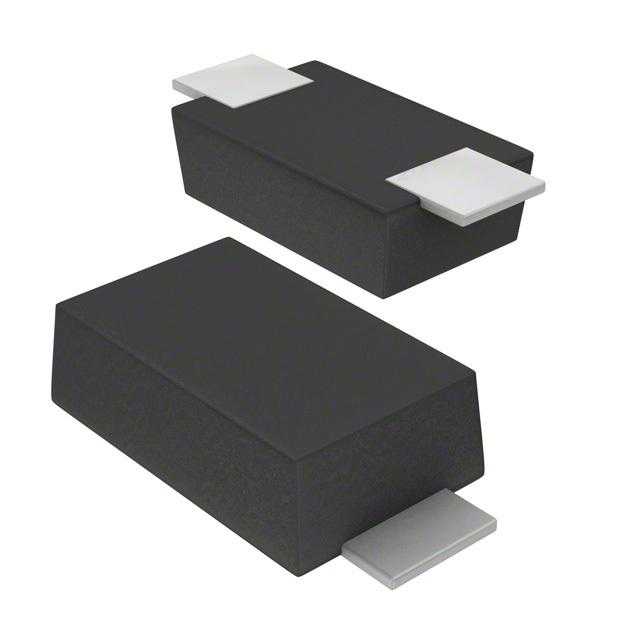

ROHM 齐纳(稳压)二极管 KDZLVTFTR51

KDZLVTFTR51概述

    # Zener Diode (AEC-Q101 Qualified) 技术手册概述

    产品简介


    产品类型
    Zener二极管是一种用于稳压和电路保护的半导体器件,它能够稳定电压并在反向偏置状态下导通,适用于多种电子应用。
    主要功能
    - 稳定输出电压
    - 电路保护
    - 过电压抑制
    应用领域
    - 电源稳压
    - 电路保护
    - 信号调节

    技术参数


    | 参数 | 符号 | 最小值 | 最大值 | 单位 |

    | 功率耗散 | PD 1000 | mW |
    | 击穿电压(VZ) | VZ | 48.0 | 54.0 | V |
    | 动态阻抗(ZZ) | ZZ 220 | Ω |
    | 反向电流(IR) | IR 2 | μA |
    | 额定正向电流(Iz) | mA |
    | 反向电压(VR) | VR 39.0 | V |
    绝对最大额定值
    - 功率耗散(Ta = 25℃):1000 mW
    - 结温(Tj):150 ℃
    - 存储温度(Tstg):-55 ~ 150 ℃
    包装规格
    - 外形尺寸:SOD-123FL SC-109B PMDU
    - 打包带尺寸:180 mm
    - 打包带宽度:8 mm
    - 订单单位:3000 pcs
    - 打包代码:TR
    - 标记:0T

    产品特点和优势


    - 高可靠性:符合AEC-Q101标准,适用于汽车电子。
    - 小型封装:采用小功率模塑封装,适合紧凑设计。
    - 多种型号选择:提供从51V到150V的不同击穿电压选择,满足不同应用场景需求。

    应用案例和使用建议


    应用案例
    1. 电源稳压:在电源系统中使用Zener二极管来稳定输出电压。
    2. 过电压保护:在关键电路中加入Zener二极管以防止过电压损坏敏感组件。
    使用建议
    - 在安装前确认环境条件符合要求。
    - 在高湿度环境下,确保器件不受湿气影响。
    - 定期检查和维护电路,确保长期稳定运行。

    兼容性和支持


    兼容性
    Zener二极管与其他标准电路组件具有良好的兼容性,适用于各种标准电子设计。
    支持和维护
    - 厂商提供详细的技术文档和应用指南。
    - 提供售后技术支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查电源电压是否稳定 |
    | 输出电压不稳定 | 检查是否有外部干扰,调整负载电阻 |
    | 设备过热 | 确认散热措施到位,避免超过最大结温 |
    | 反向电流过大 | 更换合适的二极管或检查电路接线是否有误 |

    总结和推荐


    优点

    总结


    - 高可靠性:通过AEC-Q101认证,适用于高可靠性需求的应用。
    - 广泛应用:可用于电源稳压、电路保护等多种场合。
    - 易于集成:小型封装设计,适合紧凑布局。
    - 多型号选择:提供多种击穿电压选项,适应不同应用场景。
    推荐使用
    综上所述,该款Zener二极管具备优异的性能和广泛的适用性,在需要高可靠性的应用场合中表现出色,是理想的电路保护和稳压元件。强烈推荐在电子设计项目中使用。

KDZLVTFTR51参数

参数
电压容差 -
最大功率耗散 1W
标称齐纳电压 51V
配置 独立式
最大功率 1W
Ir - 反向电流 5μA
最大齐纳阻抗 -
长*宽*高 2.6mm*1.6mm*800μm
通用封装 SOD-123FL-2
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

KDZLVTFTR51厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KDZLVTFTR51数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM KDZLVTFTR51 KDZLVTFTR51数据手册

KDZLVTFTR51封装设计

查看详情并下载
Symbol
Footprint
3D Model
