UDZSTE-176.2B

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: ±2% 1μA 6.2V 60Ω 200mW 独立式 贴片安装
供应商型号: 11M-UDZSTE-176.2B
供应商: 云汉优选
标准整包数: 1

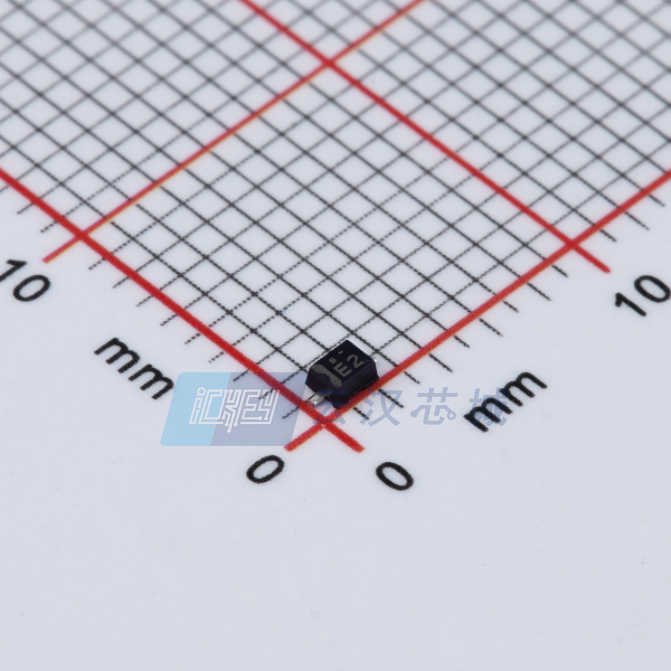

ROHM 齐纳(稳压)二极管 UDZSTE-176.2B

UDZSTE-176.2B概述

    电子元器件产品技术手册 —— Zener二极管 UDZS6.2B

    产品简介


    Zener二极管是一种常用于恒压控制的电子元件,广泛应用于电源稳压电路、信号限幅电路等领域。本文将介绍ROHM公司的Zener二极管UDZS6.2B的产品特性、技术参数及应用案例。

    技术参数


    UDZS6.2B的主要技术参数如下:
    - 封装形式:UMD2(小型封装)
    - 尺寸:0.3±0.05mm x 0.7±0.2mm x 1.25±0.1mm
    - 绝对最大额定值:
    - 结温:-55°C到+150°C
    - 工作温度范围:-55°C到+150°C
    - 功耗:150mW
    - 电气特性(25°C时):
    - 击穿电压:6.060V到6.330V
    - 反向电流:138nA(典型值)
    - 激发电阻:21.59pF(典型值)

    产品特点和优势


    1. 紧凑型设计:采用UMD2封装,适合高密度装配。
    2. 高可靠性:适用于各种恶劣环境。
    3. 自动装配:可使用芯片贴装机自动安装,提升生产效率。

    应用案例和使用建议


    UDZS6.2B二极管主要应用于电源稳压和过压保护。以下是一些典型应用场景及使用建议:
    - 电源稳压电路:用于稳定输出电压,避免负载波动对电路的影响。
    - 过压保护电路:防止电路因过电压而损坏,保护电路安全。

    建议根据具体应用场景选择合适的电压等级和功率损耗,确保产品在最佳状态下运行。

    兼容性和支持


    UDZS6.2B具有良好的兼容性,可以与多种电子元件和系统配合使用。制造商提供了详细的技术文档和支持服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. Q:如何确定UDZS6.2B的最佳工作温度?
    - A: 根据环境条件选择合适的散热措施,确保工作温度保持在规定范围内。
    2. Q:使用过程中发现UDZS6.2B出现过热现象怎么办?
    - A: 确认是否超过了规定的最大功耗,适当降额使用或者增强散热。

    总结和推荐


    UDZS6.2B是一款高性能、可靠性强的Zener二极管,非常适合用于电源稳压和过压保护等应用场合。其紧凑的设计和高可靠性使其在市场上具有较强的竞争力。强烈推荐用户在设计电路时选用此款产品,以提升整体电路的性能和稳定性。
    通过详细了解UDZS6.2B的各项技术参数和使用建议,用户可以在实际应用中充分发挥其优势,确保电路系统的稳定运行。

UDZSTE-176.2B参数

参数
最大齐纳阻抗 60Ω
电压容差 ±2%
最大功率耗散 200mW
标称齐纳电压 6.2V
配置 独立式
最大功率 0.2
Ir - 反向电流 1μA
1.8mm(Max)
1.35mm(Max)
900μm(Max)
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

UDZSTE-176.2B厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UDZSTE-176.2B数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM UDZSTE-176.2B UDZSTE-176.2B数据手册

UDZSTE-176.2B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.1503
500+ ¥ 0.1289
1500+ ¥ 0.1127
5000+ ¥ 0.0949
25000+ ¥ 0.0902
库存: 740
起订量: 50 增量: 3000
交货地:
最小起订量为:50
合计: ¥ 7.51
