KDZVTFTR2.7B

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: 200μA 2.7V 1W 独立式 SOD 贴片安装 2.6mm*1.6mm*800μm
供应商型号: CSJ-ST50720767
供应商: 海外现货
标准整包数: 1
ROHM 齐纳(稳压)二极管 KDZVTFTR2.7B

KDZVTFTR2.7B概述


    产品简介

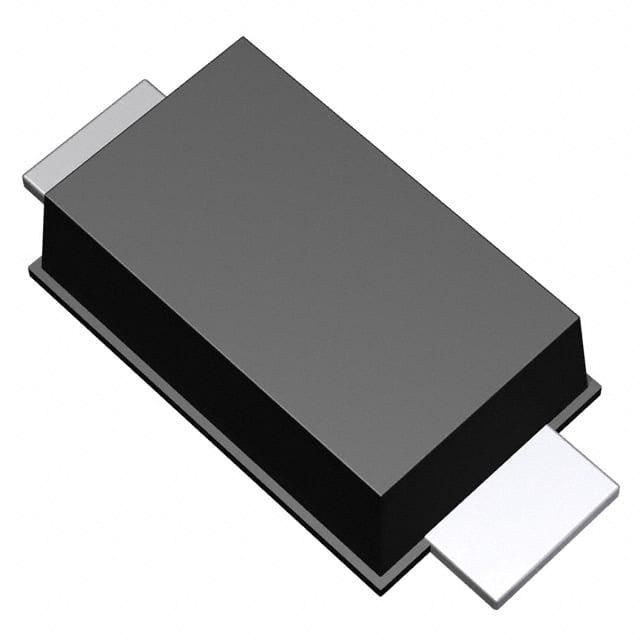

    KDZVTF2.7B Zener二极管
    KDZVTF2.7B是一款通过AEC-Q101认证的齐纳二极管,适用于各种高可靠性的电压调节应用。它具有小功率模塑封装的特点,能够提供稳定的电压调节功能。这款二极管广泛应用于汽车电子、通信设备、工业控制以及消费电子产品等领域。

    技术参数


    - 最大功耗(PD):1000 mW
    - 工作温度范围(Tj):-55°C 至 150°C
    - 存储温度范围(Tstg):-55°C 至 150°C
    - 电气特性(Ta = 25°C):
    - 稳压电压(VZ):2.0 V 至 36.0 V
    - 反向电流(IR):40 μA 至 20 μA
    - 最大正向电流(IZ):10 mA 至 27 mA
    - 最大反向电压(VR):0.5 V 至 15.0 V

    产品特点和优势


    - 高可靠性:通过AEC-Q101认证,适用于严苛的应用环境。
    - 小功率模塑封装:体积小巧,易于安装和使用。
    - 广泛的电压调节范围:从2.0 V到36.0 V,覆盖多种应用需求。
    - 优异的电气特性:稳定的稳压电压和低反向电流,确保可靠的电压调节性能。

    应用案例和使用建议


    应用案例:
    - 汽车电子:作为车载电子设备的电压保护和调节器。
    - 通信设备:用于电源管理电路,提供稳定的工作电压。
    - 工业控制:在工业控制系统中用于保护和调节电压。
    使用建议:
    - 在选择合适的稳压电压时,需根据具体应用的需求进行选型,以确保系统的稳定运行。
    - 在安装过程中,建议采用推荐的焊接方法(表面贴装或通孔安装),并采取适当的静电防护措施。
    - 在设计电路板时,确保二极管的散热性能,避免因过热而导致性能下降。

    兼容性和支持


    KDZVTF2.7B Zener二极管采用了标准的SOD-123FL封装,可与市场上大多数同类产品兼容。ROHM公司提供了详细的技术支持和售后服务,用户可以联系当地销售代表获取更多技术支持和帮助。

    常见问题与解决方案


    常见问题:
    1. 如何判断二极管是否损坏?
    - 解决方案:可以通过万用表测量其正向和反向电阻来判断,或者直接使用二极管测试档位进行测试。
    2. 如何防止静电损坏?
    - 解决方案:在操作过程中需要接地人体和设备,并使用防静电离子风枪,确保静电防护措施到位。
    3. 二极管的工作温度范围如何确定?
    - 解决方案:应确保实际使用时的工作温度在-55°C至150°C范围内,必要时采取散热措施。

    总结和推荐


    综合评估:
    - KDZVTF2.7B Zener二极管凭借其高可靠性、宽电压调节范围和优良的电气特性,在众多应用中表现出色。
    - 通过严格的质量控制和严格的测试流程,确保了其在恶劣环境下的稳定性和可靠性。
    推荐使用:
    - 基于其广泛的应用场景和卓越的性能,KDZVTF2.7B Zener二极管是汽车电子、通信设备和工业控制领域的理想选择。对于需要高可靠性和稳定电压调节的场合,推荐使用此款二极管。

KDZVTFTR2.7B参数

参数
Ir - 反向电流 200μA
最大齐纳阻抗 -
电压容差 -
最大功率耗散 1W
标称齐纳电压 2.7V
配置 独立式
最大功率 1
长*宽*高 2.6mm*1.6mm*800μm
通用封装 SOD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KDZVTFTR2.7B厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KDZVTFTR2.7B数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM KDZVTFTR2.7B KDZVTFTR2.7B数据手册

KDZVTFTR2.7B封装设计

查看详情并下载
Symbol
Footprint
3D Model
