KDZLVTFTR150

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: 5μA 150V 1W 独立式 SOD-123FL-2 贴片安装 2.6mm*1.6mm*800μm
供应商型号: 10B-2580864-4
供应商: 国内现货
标准整包数: 5

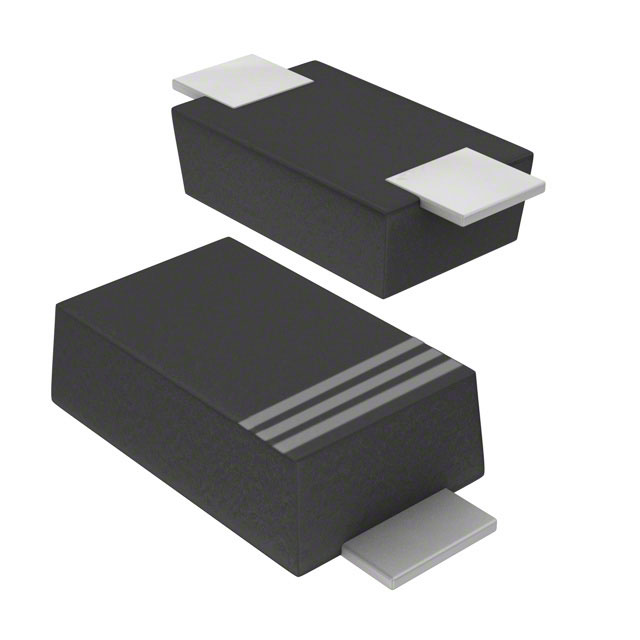

ROHM 齐纳(稳压)二极管 KDZLVTFTR150

KDZLVTFTR150概述

    KDZLVTF150 Zener Diode 技术手册

    1. 产品简介


    KDZLVTF150 Zener二极管是一款经过AEC-Q101认证的高可靠性硅材料稳压二极管。它采用小型功率封装,适用于电压调节应用。该二极管广泛应用于需要稳定电压的应用场合,如电源电路、通信设备和其他需要精密电压调节的领域。

    2. 技术参数


    - 最大耗散功率(PD): 1000 mW
    - 工作温度(Tj): -55℃ 至 +150℃
    - 储存温度(Tstg): -55℃ 至 +150℃
    - Zener电压范围(VZ): 140.0 V 至 160.0 V
    - 动态阻抗(ZZ): 2 Ω(最大值)
    - 反向电流(IR): 2 μA(最大值)
    - 封装形式: 贴带式包装(SOD-123FL, SC-109B, PMDU)
    - 引脚间距: 180 mm
    - 贴带宽度: 8 mm
    - 基本订购单位: 3000个
    - 标记代码: BT

    3. 产品特点和优势


    - 高可靠性:经过AEC-Q101认证,确保在各种恶劣条件下都能稳定工作。
    - 小型封装:体积小巧,节省空间,适合紧凑设计。
    - 低功耗:最大耗散功率达1000 mW,能够满足多种应用需求。
    - 宽温范围:工作温度范围为-55℃至+150℃,适应极端环境。

    4. 应用案例和使用建议


    应用案例:
    - 电源管理电路:用于输出端的电压调节。
    - 通信设备:保护敏感电路免受电压波动影响。
    - 工业自动化:在各种传感器和控制电路中提供稳定的电压参考。
    使用建议:
    - 确保操作温度在规定的范围内。
    - 在极端环境中使用时,需采取额外的防护措施。
    - 使用时注意散热,避免过热导致损坏。

    5. 兼容性和支持


    - 兼容性:该二极管采用标准SOD-123FL、SC-109B和PMDU封装,易于与其他组件和设备集成。
    - 支持:ROHM公司提供详细的技术支持文档和在线咨询服务,帮助客户解决问题并提供优化建议。

    6. 常见问题与解决方案


    - 问题1:如何处理静电敏感问题?
    - 解决方案:在生产过程中和存储时采取适当的防静电措施,例如接地、使用离子风机等。
    - 问题2:在极端温度下使用时应注意什么?
    - 解决方案:确保温度在规定范围内,必要时进行额外的散热设计。
    - 问题3:如何确认产品的性能?
    - 解决方案:在安装后对产品进行测试,确保符合性能要求。

    7. 总结和推荐


    KDZLVTF150 Zener二极管是一款高性能、高可靠性的稳压二极管,适用于各种工业和消费电子产品。其优异的性能和宽广的工作温度范围使其在众多应用场合中具有广泛的适用性。推荐在需要高精度电压调节和长期稳定运行的应用中使用。
    通过本文的介绍,我们希望用户能够更好地了解KDZLVTF150 Zener二极管的功能特点及应用场合,从而在项目设计中做出合理的选择。

KDZLVTFTR150参数

参数
标称齐纳电压 150V
配置 独立式
最大功率 1W
Ir - 反向电流 5μA
最大齐纳阻抗 -
电压容差 -
最大功率耗散 1W
长*宽*高 2.6mm*1.6mm*800μm
通用封装 SOD-123FL-2
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KDZLVTFTR150厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KDZLVTFTR150数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM KDZLVTFTR150 KDZLVTFTR150数据手册

KDZLVTFTR150封装设计

查看详情并下载
Symbol
Footprint
3D Model
