EDZVT2R2.2B

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: 120μA 2.2V 100Ω 150mW SOD 贴片安装 1.2mm*800μm*600μm
供应商型号: A-EDZVT2R2.2B
供应商: 云汉优选
标准整包数: 1

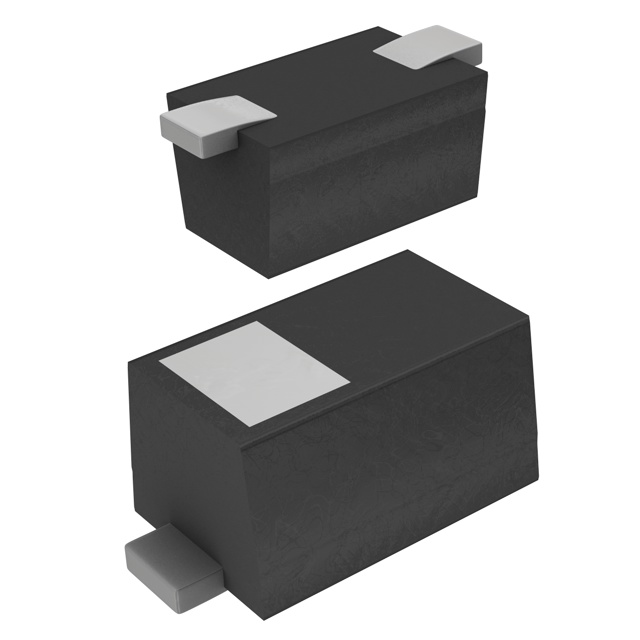

ROHM 齐纳(稳压)二极管 EDZVT2R2.2B

EDZVT2R2.2B概述

    EDZV2.2B Zener Diode 技术手册

    1. 产品简介


    EDZV2.2B 是一款齐纳二极管,主要用于电压调节。它属于高可靠性、小型化封装的产品,适用于各种电子设备中的稳压需求。这种类型的二极管广泛应用于家用电器、电信设备、办公自动化设备等领域。

    2. 技术参数


    | 参数 | 符号 | 极限值 | 单位 |
    ||
    | 功率耗散 | PD | 150 | mW |
    | 结温 | Tj | 150 | ℃ |
    | 储存温度范围 | Tstg | -55 ~ 150 | ℃ |
    额定值:
    - 齐纳电压范围:2.220V 到 2.410V
    - 动态阻抗:最大 120Ω(@Iz=100mA)
    - 反向电流:最大 120μA(@VR=0.7V)

    3. 产品特点和优势


    - 高可靠性:采用了先进的硅外延平面工艺,确保长时间稳定运行。
    - 小型化设计:采用小型化封装(SOD-523),适合空间受限的应用场合。
    - 出色的动态性能:具有较低的动态阻抗和反向电流,能够在负载变化时保持电压稳定。

    4. 应用案例和使用建议


    应用案例:
    - 用于电源稳压电路,特别是在负载变化较大时保持输出电压稳定。
    - 在各种电子设备中作为保护电路的一部分,防止过电压对设备造成损害。
    使用建议:
    - 当应用于高频电路时,需要考虑其动态阻抗对信号的影响。
    - 确保电路中的电流不超过其最大额定值,以避免功耗过高导致的热损坏。
    - 注意散热设计,特别是在高温环境下使用时,需确保不会超过其最大结温。

    5. 兼容性和支持


    - 兼容性:EDZV2.2B 可以方便地集成到多种不同的电路板设计中,特别是表面贴装技术(SMT)的设计。
    - 支持和维护:制造商提供详细的安装指南和技术支持,以帮助用户正确使用和维护产品。

    6. 常见问题与解决方案


    1. 问:使用过程中出现过热现象怎么办?
    - 答:确保散热措施到位,检查是否有足够的散热片或者空气流通。
    2. 问:产品在负载变化大的情况下表现不佳如何处理?
    - 答:建议增加外围滤波电容以改善瞬态响应。
    3. 问:使用过程中发现反向电流偏大怎么办?
    - 答:检查电路连接是否正确,必要时更换为更低动态阻抗的型号。

    7. 总结和推荐


    总结:
    - EDZV2.2B 齐纳二极管以其高可靠性和小型化设计在众多应用场合中表现出色。
    - 它特别适用于需要精确稳压和紧凑尺寸的电路设计。
    推荐:
    - 推荐在需要严格电压调节且空间有限的电路中使用 EDZV2.2B。这款齐纳二极管不仅能提供稳定的电压输出,还具备优秀的动态性能,非常适合现代电子设备的需求。

EDZVT2R2.2B参数

参数
最大齐纳阻抗 100Ω
电压容差 -
最大功率耗散 150mW
标称齐纳电压 2.2V
配置 -
最大功率 150mW
Ir - 反向电流 120μA
长*宽*高 1.2mm*800μm*600μm
通用封装 SOD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EDZVT2R2.2B厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

EDZVT2R2.2B数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM EDZVT2R2.2B EDZVT2R2.2B数据手册

EDZVT2R2.2B封装设计

查看详情并下载
Symbol
Footprint
3D Model
