UDZLVFHTE-1756

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: ROHM 隔离式稳压二极管, 额定齐纳电压56V, 贴片安装, 最大功率耗散200 mW, SOD-323FL封装
供应商型号: 3605713
供应商: 海外现货
标准整包数: 5

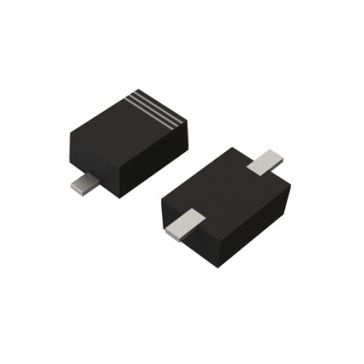

ROHM 齐纳(稳压)二极管 UDZLVFHTE-1756

UDZLVFHTE-1756概述

    # UDZLVFH 系列 Zener 二极管技术手册解析

    产品简介


    UDZLVFH 系列 Zener 二极管是一款通过 AEC-Q101 认证的小型模具型二极管,具有高可靠性。这类二极管主要用于电压调节,广泛应用于汽车、工业控制以及消费类电子产品中。它们能够在紧凑的空间内提供稳定的电压调节功能,是电源设计的理想选择。
    主要特点
    - 高可靠性:经过严格的质量控制测试,确保长期稳定运行。
    - 小型化设计:采用 UMD2 SOD-323F 封装,体积小巧,适合密集安装。
    - 电压范围广:覆盖从 51V 到 150V 的不同电压等级,满足多样化需求。
    应用领域
    - 汽车电子系统
    - 工业自动化设备
    - 通信基础设施
    - 消费电子产品

    技术参数


    以下是 UDZLVFH 系列 Zener 二极管的技术规格:
    | 参数名称 | 符号 | 最小值 (Min.) | 最大值 (Max.) | 单位 |

    | 功耗 | PD | 200 | - | mW |
    | 结温 | Tj | - | 150 | ℃ |
    | 存储温度 | Tstg | -55 | 150 | ℃ |
    典型工作特性
    | 型号 | Zener 电压 (VZ) | 动态阻抗 (ZZ) | 反向电流 (IR) | 最大电流 (Iz) | 最大反向电压 (VR) |
    |
    | UDZLVFH51 | 48.0 | 54.0 | 2 | 180 | 39 |
    | UDZLVFH56 | 53.0 | 60.0 | 2 | 180 | 43 |
    | UDZLVFH62 | 58.0 | 66.0 | 2 | 200 | 47 |
    | UDZLVFH68 | 64.0 | 72.0 | 2 | 250 | 52 |
    | UDZLVFH75 | 70.0 | 79.0 | 2 | 300 | 57 |
    | UDZLVFH82 | 77.0 | 87.0 | 2 | 300 | 63 |
    | UDZLVFH91 | 85.0 | 96.0 | 1 | 700 | 69 |
    | UDZLVFH100 | 94.0 | 106.0 | 1 | 700 | 76 |
    | UDZLVFH110 | 104.0 | 116.0 | 1 | 800 | 84 |
    | UDZLVFH120 | 114.0 | 126.0 | 1 | 900 | 91 |
    | UDZLVFH130 | 122.0 | 138.0 | 1 | 1250 | 102 |
    | UDZLVFH150 | 140.0 | 160.0 | 1 | 1500 | 120 |
    标记方式:
    - UDZLVFH51: 0T
    - UDZLVFH56: 1T
    - UDZLVFH62: 2T
    - UDZLVFH68: 3T
    - UDZLVFH75: 4T
    - UDZLVFH82: 5T
    - UDZLVFH91: 6T
    - UDZLVFH100: 7T
    - UDZLVFH110: 8T
    - UDZLVFH120: 9T
    - UDZLVFH130: AT
    - UDZLVFH150: BT

    产品特点和优势


    特点
    1. 高精度电压调节:在指定的工作条件下,UDZLVFH 系列能够提供精确的稳压效果。
    2. 低动态阻抗:动态阻抗 ZZ 值低,保证了高效的电压调整能力。
    3. 封装小巧:采用 SOD-323F 小尺寸封装,适合现代紧凑型设计需求。
    优势
    - 高可靠性设计,适用于恶劣的工作环境。
    - 支持多种电压等级,灵活适配不同的应用场景。
    - 符合 AEC-Q101 标准,尤其适合汽车电子行业。

    应用案例和使用建议


    应用案例
    UDZLVFH 系列 Zener 二极管可以用于多种电路中,例如:
    1. 汽车电压调节:作为车载稳压电源的核心组件。
    2. 过压保护:防止设备因过压而损坏。
    3. 信号调节:用于模拟或数字信号链路中的电压参考源。
    使用建议
    - 确保工作环境温度在规定范围内(-55°C 至 150°C)。
    - 避免长时间超过额定功率使用。
    - 在高温环境下工作时,应适当降低功耗以延长寿命。

    兼容性和支持


    UDZLVFH 系列 Zener 二极管可与其他标准表面贴装工艺兼容,支持 Embossed Tape 包装形式,便于大规模生产。此外,ROHM 提供详尽的技术支持文档和专业售后服务团队,确保客户顺利集成该产品到其设计方案中。

    常见问题与解决方案


    以下是一些常见的问题及解决方法:
    1. 问:如何选择合适的 Zener 电压?
    答:根据具体电路需求,选择接近目标稳压值且符合最大反向电压要求的产品型号。
    2. 问:如何避免失效?
    答:严格遵守规定的操作条件(如温度、电流),并定期检测电路状态。
    3. 问:焊接时需要注意什么?
    答:推荐使用再流焊工艺,并确保助焊剂残留量最低。

    总结和推荐


    综合评价
    UDZLVFH 系列 Zener 二极管以其卓越的可靠性和灵活性成为众多电子工程师的首选。其宽泛的电压选择、紧凑的设计以及强大的技术支持使其在市场上极具竞争力。
    推荐结论
    强烈推荐给需要高性能电压调节解决方案的应用场景。无论是在汽车电子还是工业控制领域,UDZLVFH 系列均表现出色,值得信赖。

UDZLVFHTE-1756参数

参数
标称齐纳电压 56V
配置 -
最大功率 200mW
Ir - 反向电流 1μA
最大齐纳阻抗 -
电压容差 -
最大功率耗散 200mW
通用封装 SOD-323FL
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
