KDZLVTFTR110

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: 5μA 110V 1W 独立式 SOD 贴片安装 2.6mm*1.6mm*800μm
供应商型号: 2580861
供应商: 海外现货
标准整包数: 5

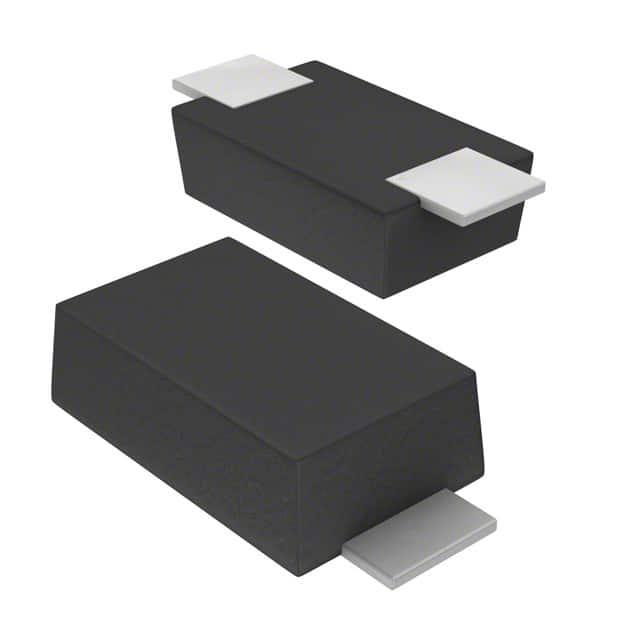

ROHM 齐纳(稳压)二极管 KDZLVTFTR110

KDZLVTFTR110概述

    KDZLVTF110 Zener Diode 技术手册解析

    产品简介


    KDZLVTF110 是一款符合 AEC-Q101 质量认证的稳压二极管。它主要用于电压调节和保护电路,广泛应用于汽车电子、工业控制以及通信系统等领域。此款二极管采用小功率封装形式,具有高可靠性特点。

    技术参数


    - 最大耗散功率 (PD):1000 毫瓦 (mW)
    - 工作温度范围 (Tj):-55°C 至 150°C
    - 存储温度范围 (Tstg):-55°C 至 150°C
    - 稳压电压 (VZ):104.0 V 至 116.0 V
    - 动态阻抗 (ZZ):≤ 2 Ω (在 2 mA 电流下)
    - 反向电流 (IR):≤ 2 μA

    产品特点和优势


    - 高可靠性:经过严格的质控体系生产,适合用于要求高可靠性的应用场合。
    - 小功率封装:适合紧凑设计和空间有限的应用场景。
    - 宽工作温度范围:能够适应极端的工作环境,包括低温和高温条件。
    - 符合 AEC-Q101 认证标准:适用于汽车电子等对质量有严格要求的应用领域。

    应用案例和使用建议


    - 应用案例:汽车电子系统中的电源管理、工业控制系统的保护电路、通信系统中的电压稳定等。
    - 使用建议:
    - 确保应用电路中的温度和电流条件不超过二极管的最大额定值。
    - 使用过程中需考虑静电防护措施,以避免静电损坏。
    - 在使用前确认外部电路和组件的变化对性能的影响,确保安全可靠。

    兼容性和支持


    - 兼容性:由于其小型化封装和广泛的电压范围,可与多种电路板和其他电子元件良好兼容。
    - 厂商支持:提供详细的安装指南和技术支持文档,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    - 问题1:在使用过程中,二极管温度升高导致性能下降。
    - 解决方案:通过适当增加散热措施(如增加散热片)或降低负载来降低功耗,确保工作温度保持在安全范围内。
    - 问题2:静电导致二极管损坏。
    - 解决方案:在组装过程中采取适当的静电防护措施,如接地、使用离子风扇等。

    总结和推荐


    综上所述,KDZLVTF110 稳压二极管凭借其高可靠性、宽工作温度范围和良好的兼容性,非常适合应用于汽车电子、工业控制和通信系统等关键领域。对于需要在极端条件下工作的场合,这款二极管可以提供稳定可靠的性能,因此非常值得推荐使用。然而,在具体应用之前,务必参考技术手册中的详细说明和注意事项,确保安全和最佳性能。

KDZLVTFTR110参数

参数
最大功率耗散 1W
标称齐纳电压 110V
配置 独立式
最大功率 1W
Ir - 反向电流 5μA
最大齐纳阻抗 -
电压容差 -
长*宽*高 2.6mm*1.6mm*800μm
通用封装 SOD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KDZLVTFTR110厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KDZLVTFTR110数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM KDZLVTFTR110 KDZLVTFTR110数据手册

KDZLVTFTR110封装设计

查看详情并下载
Symbol
Footprint
3D Model
