UDZSTE-1712B

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: ROHM 单路稳压二极管, 额定齐纳电压12V, 贴片安装, 最大功率耗散200 mW, SOD-323F封装
供应商型号: UDZSTE-1712B
供应商: 国内现货
标准整包数: 3000

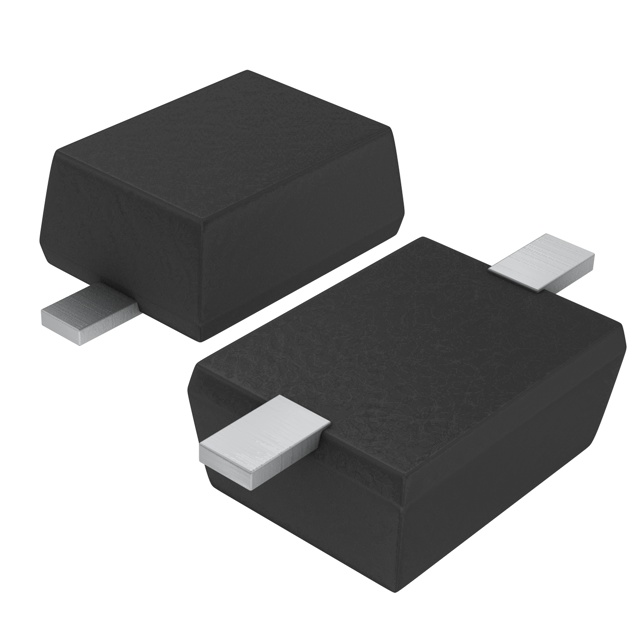

ROHM 齐纳(稳压)二极管 UDZSTE-1712B

UDZSTE-1712B概述

    Zener Diode UDZS11B 技术手册

    1. 产品简介


    Zener二极管UDZS11B是一种用于恒压控制的半导体元件。它具有紧凑设计、高可靠性和自动贴片机适用性等显著特点。UDZS11B广泛应用于各种电路中,如稳压电源、电压基准和其他需要稳定电压的应用场合。

    2. 技术参数


    - 尺寸:
    - 尺寸:UMD2(封装)
    - 外形尺寸:SC-90/A(JEITA标准),S0D-323(JEDEC标准)
    - 针脚间距:0.9mm 最小
    - 焊盘尺寸:φ1.55mm ±0.05mm
    - 绝对最大额定值(Ta=25°C):
    - 结温:Tj:150°C
    - 存储温度范围:Tstg:-55°C至+150°C
    - 功耗:Pm:150mW
    - 电气特性(Ta=25°C):
    - 击穿电压(Vz):10.760V至11.220V
    - 反向电流(IR):小于等于0.1μA
    - 工作电阻(Zz):小于等于10Ω
    - 转换时间(t):0.001s至1000s
    - 温度系数(γz):0.08% / °C

    3. 产品特点和优势


    - 紧凑设计:采用UMD2封装,适合高密度安装。
    - 高可靠性:适用于严苛的工作环境。
    - 自动贴片:适用于自动贴片机生产流程,提高了生产效率。

    4. 应用案例和使用建议


    - 应用案例:
    - 在稳压电源中作为电压基准。
    - 在传感器电路中稳定输出电压。
    - 在汽车电子系统中保护电路免受过电压损坏。
    - 使用建议:
    - 为了确保最佳性能,建议在温度范围内(-55°C到+150°C)使用。
    - 在使用过程中要避免超过额定功耗,特别是在长时间加载条件下。
    - 定期检查环境条件,确保无尘、无腐蚀性气体的环境。

    5. 兼容性和支持


    - 兼容性:
    - UDZS11B可以与其他标准S0D-323封装的二极管互换使用。

    - 支持和服务:
    - ROHM提供详尽的技术文档和支持,包括安装指南、维护手册和在线技术支持。

    6. 常见问题与解决方案


    - 问题1:击穿电压不稳定。
    - 解决方案:检查电路中是否存在干扰因素,确认温度范围是否在规范内。

    - 问题2:反向电流过大。
    - 解决方案:重新焊接针脚,检查是否有短路或损坏。
    - 问题3:功耗过高。
    - 解决方案:降低电流输入,确认是否符合规范。

    7. 总结和推荐


    综上所述,Zener二极管UDZS11B具备紧凑、高可靠性和易于自动化生产的特点,特别适用于需要精密稳压的应用场合。考虑到其卓越的性能和广泛的适用性,我们强烈推荐该产品用于各种电子产品设计中。通过合理的应用和维护,该产品能够长期稳定运行并满足用户的高要求。

UDZSTE-1712B参数

参数
标称齐纳电压 12V
配置 独立式
最大功率 0.2
Ir - 反向电流 100nA
最大齐纳阻抗 30Ω
电压容差 ±2%
最大功率耗散 200mW
长*宽*高 1.85mm*1.3mm*900μm
通用封装 SOD
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

UDZSTE-1712B厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UDZSTE-1712B数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM UDZSTE-1712B UDZSTE-1712B数据手册

UDZSTE-1712B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0214 ¥ 0.1789
15000+ $ 0.0202 ¥ 0.1689
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 536.7
