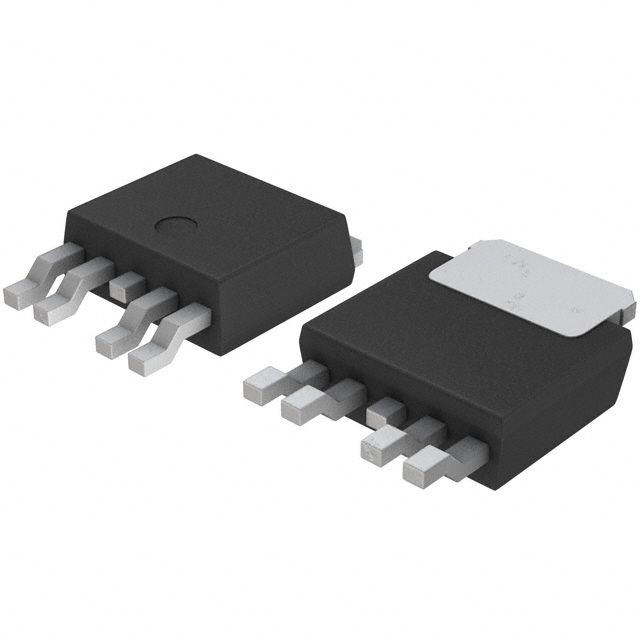

BD50C0AWFP2-CE2

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 55dB(120Hz) 2.5mA 正极 Fixed 1A 1 5V 6V 5V 26.5V 500mV@ 500mA 0.1V 80mV TO-252-5 贴片安装,黏合安装
供应商型号: 846-BD50C0AWFP2-CE2TR-ND
供应商: Digi-Key
标准整包数: 500
ROHM LDO稳压器 BD50C0AWFP2-CE2

BD50C0AWFP2-CE2概述


    产品简介


    产品类型
    罗姆公司(ROHM Co., Ltd.)的BDxxC0A-C系列和BDxxC0AW-C系列低饱和稳压器,属于单输出低压差线性稳压器(LDO)。
    主要功能
    - 支持固定电压输出(3.3V, 5.0V, 8.0V 和 9.0V)和可变电压输出。
    - 内置过电流保护电路,防止因输出短路导致的IC损坏。
    - 内置热关断电路,防止因过载引起的热损伤。
    - 可选带关断开关模式(SW),具有低饱和电压特性。
    应用领域
    广泛应用于汽车系统(如车身、音响系统、导航系统等)以及其他需要稳定电源的应用场景。

    技术参数


    - 输入电压范围:
    - 当输出电压(Vo)≥ 3.0V时:Vo + 1.0V 至 26.5V
    - 当输出电压(Vo)< 3.0V时:4.0V 至 26.5V
    - 输出电流:最高可达1A
    - 输出电压精度:
    - Ta = 25°C时:±1%(TO252-3/5, HRP5)
    - -40°C ≤ Ta ≤ +125°C时:±3%
    - 工作温度范围:-40°C 至 +125°C
    - 封装尺寸:
    - TO252-5:6.50mm x 9.50mm x 2.50mm
    - TO252-3:6.50mm x 9.50mm x 2.50mm
    - HRP5:9.395mm x 10.540mm x 2.005mm
    - TO263-5:10.16mm x 15.10mm x 4.70mm
    - TO263-3(F):10.16mm x 15.10mm x 4.70mm
    - 认证:符合AEC-Q100标准(Grade 1)

    产品特点和优势


    - 高输出电流能力:最大输出电流可达1A,适合驱动较大负载。
    - 精确的电压输出:精度高,稳定性好,确保在各种工作条件下的输出电压稳定。
    - 内置保护机制:包含过电流保护和热关断保护,提高了系统的可靠性和安全性。
    - 低饱和电压:采用PDMOS输出,减少功率损耗,提高效率。
    - 多种封装选择:提供多种封装形式(TO252-3/5, HRP5, TO263-3(F)/5),方便不同的应用需求。

    应用案例和使用建议


    典型应用场景
    1. 车载音响系统:稳压器可用于为音频放大器和扬声器供电,确保音质稳定。
    2. 导航系统:为导航系统的核心处理器和其他组件提供稳定的电源,确保导航系统的准确性和可靠性。
    3. 车身控制系统:为传感器和控制器供电,保证车辆各系统的正常运行。
    使用建议
    - 在设计电路时,应考虑散热措施,特别是大电流应用场景。
    - 使用低ESR电容器作为输出电容,以确保更好的瞬态响应。
    - 确保电源电压和控制电压在规定的范围内,避免超过绝对最大额定值。

    兼容性和支持


    - 兼容性:与市场上常用的电子元器件和设备兼容,易于集成到现有系统中。
    - 支持服务:提供详尽的技术文档和应用指南,确保用户能够顺利进行开发和测试。
    - 售后服务:提供全面的售后技术支持,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:在高温环境下工作,温度过高导致热关断。
    - 解决方案:检查散热措施是否到位,如增加散热片或优化PCB布局。
    2. 问题:输出电压不稳定。
    - 解决方案:检查外部电容是否符合要求,更换低ESR电容,并确保输出负载不会急剧变化。
    3. 问题:启动电压过高。
    - 解决方案:调整外部电路,确保启动电压在规定的范围内。

    总结和推荐


    该系列稳压器具备高输出电流、高精度和良好的温度稳定性,非常适合用于车载电子系统和其他需要稳定电源的应用场景。通过提供多样化的封装形式和详尽的技术支持,该产品在市场中具备显著的竞争优势。强烈推荐在需要高性能、高可靠性电源管理的场合使用。

BD50C0AWFP2-CE2参数

参数
负载调节 0.1V
最小输入电压 6V
输出电流 1A
最大压差@电流 500mV@ 500mA
极性 正极
稳压器数量 1
最小输出电压 5V
输出类型 Fixed
Iq-静态电流 2.5mA
线路调节 80mV
最大输出电压 5V
纹波抑制-PSRR 55dB(120Hz)
最大输入电压 26.5V
通用封装 TO-252-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD50C0AWFP2-CE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD50C0AWFP2-CE2数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BD50C0AWFP2-CE2 BD50C0AWFP2-CE2数据手册

BD50C0AWFP2-CE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.716 ¥ 14.3608
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 7180.4
