首页  >  产品百科  >  KTR25JZPF2R20

KTR25JZPF2R20

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 2.2Ω ±1% 333mW ±100ppm/℃ 1210 贴片安装 3.2mm*2.5mm*650μm
供应商型号: 2802500
供应商: 海外现货
标准整包数: 10

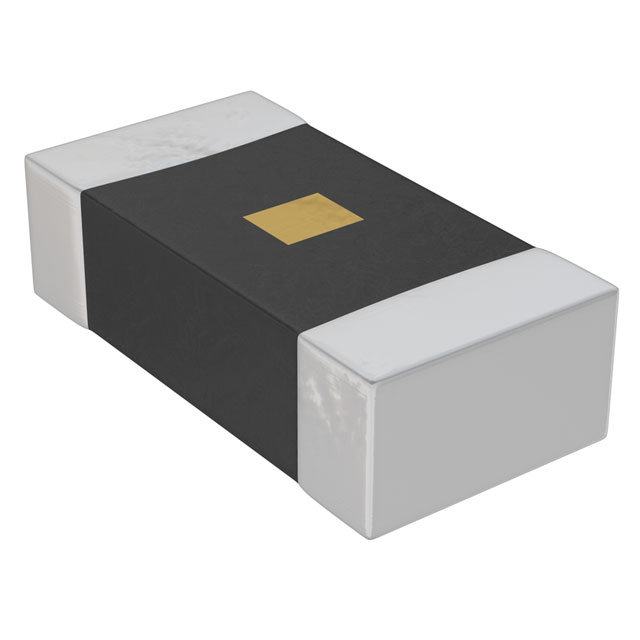

ROHM 贴片电阻 KTR25JZPF2R20

KTR25JZPF2R20概述

    High Voltage Resistance Chip Resistors KTR Series Datasheet

    产品简介


    高电压电阻芯片(KTR系列)是专为高电压电路设计的电子元器件。这类电阻具有较强的耐压能力和广泛的应用范围,特别适用于相机闪光灯电路等高电压电路中。此外,该系列产品已通过ISO9001和ISO/TS16949认证,并符合AEC-Q200标准,确保其在汽车和其他严格要求的环境中能够可靠运行。

    技术参数


    以下是KTR系列高电压电阻芯片的主要技术规格:
    | 参数 | KTR03 | KTR10 | KTR18 | KTR25 |

    | 尺寸 | 1608(0603)| 2012(0805)| 3216(1206)| 3225(1210)|
    | 额定功率(W) | 0.10 | 0.125 | 0.25 | 0.33 |
    | 极限工作电压(V) | 350 | 400 | 500 | 600 |
    | 温度系数(ppm/℃) | ±200 | ±100 | ±100 | ±100 |
    | 电阻范围(Ω) | 1~10(E24/96)| 1~10M(E24/96)| 1~10M(E24/96)| 1~10M(E24/96)|
    | 工作温度范围(℃) | -55~+155 | -55~+155 | -55~+155 | -55~+155 |
    | 汽车级可用性 | 是 | 是 | 是 | 是 |

    产品特点和优势


    - 高耐压能力:KTR系列芯片的额定电压是普通产品的两倍,使得它们非常适合用于高电压电路中。
    - 优质认证:产品通过ISO9001和ISO/TS16949认证,质量有保证。
    - AEC-Q200认证:适用于汽车领域的严苛环境。
    - 宽广的电阻范围:涵盖多种电阻值,满足不同需求。
    - 广泛的温度适应性:能在极端温度环境下保持稳定性能。

    应用案例和使用建议


    KTR系列高电压电阻芯片常用于相机闪光灯电路、电源转换器、逆变器等高电压应用场合。在实际使用中,需要注意以下几点:
    - 确保使用环境温度不超过规定的最大范围,以避免超过最大结温。
    - 使用时需要考虑电流负载,不要超过额定功率。
    - 在高湿度或腐蚀性气体环境中使用时需采取适当防护措施。

    兼容性和支持


    - 兼容性:KTR系列高电压电阻芯片可与其他标准电子元器件兼容,方便集成到现有系统中。
    - 厂商支持:ROHM公司提供详尽的技术支持和售后服务,确保用户在使用过程中获得充分的支持和帮助。

    常见问题与解决方案


    1. 过载测试后性能下降
    - 解决方法:检查是否超过了规定的额定电压或电流,减少负载量或更换更高功率等级的电阻。
    2. 焊接过程中的损坏
    - 解决方法:使用正确的焊接温度和时间参数,确保良好的焊点质量。
    3. 高温环境下的性能波动
    - 解决方法:确认使用环境温度在规定的范围内,必要时采取散热措施。

    总结和推荐


    KTR系列高电压电阻芯片凭借其优异的耐压能力和广泛的工作温度范围,在高电压电路中表现出色。产品质量有保证,且符合严格的行业标准,适用于各种复杂应用场景。因此,对于需要高性能和高可靠性的应用场合,强烈推荐选用KTR系列高电压电阻芯片。

KTR25JZPF2R20参数

参数
电阻值 2.2Ω
精度 ±1%
额定功率 333mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*2.5mm*650μm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KTR25JZPF2R20厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KTR25JZPF2R20数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM KTR25JZPF2R20 KTR25JZPF2R20数据手册

KTR25JZPF2R20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.5498
100+ ¥ 0.4165
500+ ¥ 0.4165
1000+ ¥ 0.3999
2000+ ¥ 0.3732
4000+ ¥ 0.3665
20000+ ¥ 0.3599
40000+ ¥ 0.3599
库存: 5170
起订量: 130 增量: 0
交货地:
最小起订量为:100
合计: ¥ 41.65
直接购买
加入购物车
