LTR100JZPF10R0

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 10Ω ±1% 2W ±100ppm/℃ 1225,3264 黏合安装 3.2mm*6.4mm*550μm
供应商型号: LTR100JZPF10R0
供应商: 国内现货
标准整包数: 4000

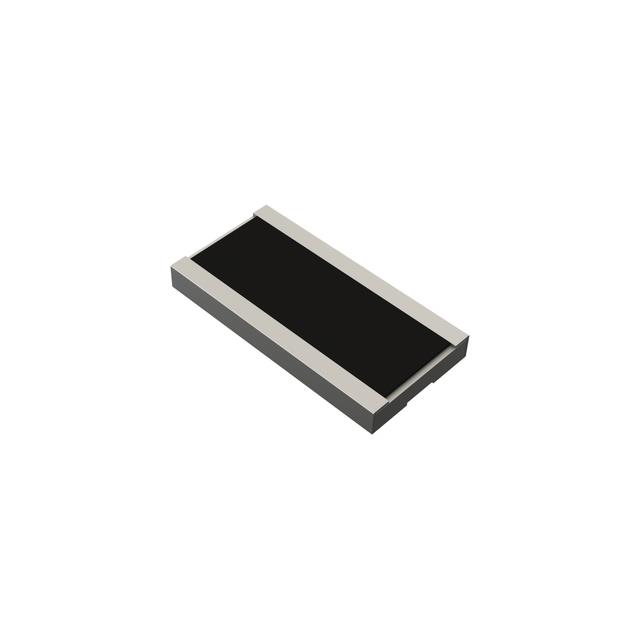

ROHM 贴片电阻 LTR100JZPF10R0

LTR100JZPF10R0概述

    High Power Chip Resistors (Wide Terminal Type) LTR Series Datasheet

    1. 产品简介


    高功率芯片电阻(宽终端型)LTR系列是罗姆公司生产的一类高性能、高可靠性的电子元器件。这些电阻器具有较大的功率容量,能够在各种恶劣环境下稳定工作。它们广泛应用于消费电子、工业控制、汽车电子等领域,满足不同场合下的需求。

    2. 技术参数


    以下是LTR系列高功率芯片电阻的技术规格和关键参数:
    | 型号 | 尺寸(mm[inch]) | 额定功率(W) | 最大限定电压(V) | 最大过载电压(V) | 温度系数(ppm/℃) | 电阻精度(%) | 电阻范围(Ω) | 工作温度范围(℃) |
    |
    | LTR10 | 2012[0805] | 0.25 | 150 | 300 | ±100 | ±0.5, ±1, ±5 | 10≤R≤1M (E24/96系列) | -55 ~ +155 |
    | LTR18 | 3216[1206] | 0.75 | 200 | 400 | ±100 | ±0.5, ±1, ±5 | 10≤R≤1M (E24系列) | -55 ~ +155 |
    | LTR50 | 5025[2010] | 1.0 | 200 | 400 | ±100 | ±0.5, ±1, ±5 | 10≤R≤130k (E24系列) | -55 ~ +155 |
    | LTR100 | 6432[2512] | 2.0 | 200 | 400 | ±100 | ±0.5, ±1, ±5 | 1≤R<1M (E24系列) | -55 ~ +155 |

    3. 产品特点和优势


    - 高联合可靠性:LTR系列电阻器采用长侧端子设计,确保了长期的可靠性。
    - 最高额定功率:在同类产品中具有最高的功率等级,适用于高负载环境。
    - 抗浪涌性能:所有型号均具有良好的抗浪涌特性,适合频繁切换的应用场合。
    - 认证:ROHM电阻器通过ISO9001 / ISO / TS16949认证,符合AEC-Q200标准,保证产品质量。

    4. 应用案例和使用建议


    - 消费电子:适用于电视机、音响系统等需要高功率电阻的场合。
    - 工业控制:在各种工业控制设备中作为稳压电阻使用。
    - 汽车电子:在发动机控制系统、车身控制系统中使用,要求高可靠性。
    使用建议:
    - 在使用过程中,注意遵循手册中的降额曲线,特别是在环境温度超过70℃时。
    - 定期检查电阻器的温度和电压,确保其工作在安全范围内。

    5. 兼容性和支持


    LTR系列电阻器与其他ROHM产品及市场上主流的电子设备兼容。ROHM公司提供详尽的技术支持和售后服务,确保客户能够顺利使用产品并解决相关问题。

    6. 常见问题与解决方案


    1. Q: 在高温环境下工作时,如何调整电阻器的工作功率?
    - A: 请参照手册中的降额曲线,根据实际工作温度调整电阻器的工作功率。
    2. Q: 产品在焊接过程中出现问题怎么办?
    - A: 确保焊接温度和时间符合规范,避免过度加热。
    3. Q: 如何检测电阻器的性能?
    - A: 使用万用表进行测试,确保其阻值在允许的误差范围内。

    7. 总结和推荐


    综上所述,LTR系列高功率芯片电阻以其出色的性能、高可靠性以及广泛的适用性,在众多应用领域中展现出显著的优势。建议在高功率、高稳定性需求的应用场景中优先考虑使用LTR系列电阻器。无论是工业、汽车还是消费电子领域,LTR系列都是一款值得信赖的产品。

LTR100JZPF10R0参数

参数
电阻值 10Ω
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 3.2mm*6.4mm*550μm
通用封装 1225,3264
安装方式 黏合安装
应用等级 汽车级
包装方式 卷带包装

LTR100JZPF10R0厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

LTR100JZPF10R0数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM LTR100JZPF10R0 LTR100JZPF10R0数据手册

LTR100JZPF10R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.131 ¥ 1.0934
40000+ $ 0.1236 ¥ 1.032
库存: 128000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 4373.6
