ISL8484IRZ

产品分类: 其他接口芯片
产品描述: Analog Switch Dual SPDT 10-Pin TDFN EP Tube
供应商型号: 09Y-ISL8484IRZ
供应商: 国内现货
标准整包数: 1

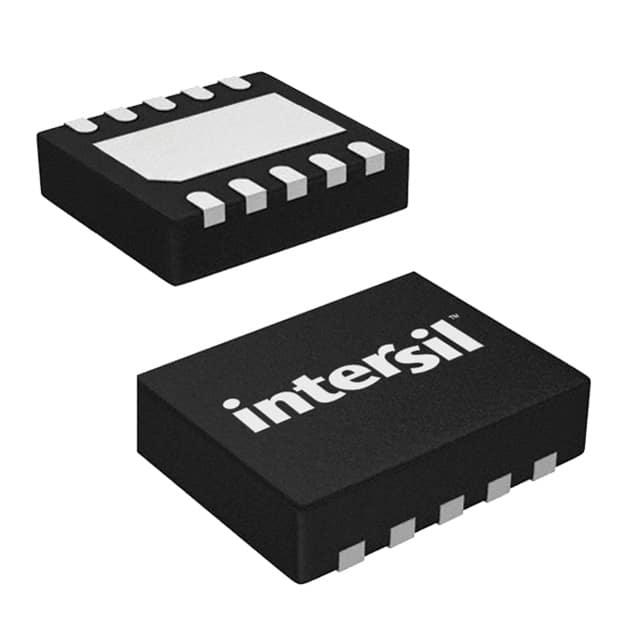

RENESAS ELECTRONICS 其他接口芯片 ISL8484IRZ

ISL8484IRZ概述

    ISL8484 Ultra Low ON-Resistance, +1.65V to +4.5V, Single Supply, Dual SPDT Analog Switch

    1. 产品简介


    ISL8484 是一款由Intersil公司生产的双向双单极双掷(SPDT)模拟开关。它能在单一供电电压下(+1.65V至+4.5V)运行,并具备低导通电阻(0.29Ω)和高速切换能力(tON = 40ns,tOFF = 20ns)。这种开关特别适用于电池供电设备,例如手机、对讲机、笔记本电脑、掌上电脑、便携式测试测量仪器、医疗设备、音频和视频切换等领域。ISL8484与MAX4684和MAX4685针脚兼容,方便替代。

    2. 技术参数


    以下是ISL8484的主要技术规格:
    | 参数 | 值 | 单位 |
    |
    | 导通电阻 (rON) | 0.29 Ω @ 4.3V
    0.33 Ω @ 3.0V
    0.55 Ω @ 1.8V
    | 导通电阻匹配度 (ΔrON) | 0.06 Ω @ 4.3V
    0.07 Ω @ 3.0V
    0.08 Ω @ 1.8V
    | 导通电阻平坦度 (rFLAT(ON)) | 0.03 Ω @ 4.3V
    0.04 Ω @ 3.0V
    | 切换时间 (tON/tOFF) | 40ns/20ns @ 4.3V | ns |
    50ns/27ns @ 3.0V
    70ns/54ns @ 1.8V
    | 最大供应电压 | +4.5V | V |
    | 最小供应电压 | +1.65V | V |
    | 工作温度范围 | -40°C to +85°C | °C |
    | 热阻抗 (θJA) | 52°C/W (TDFN) | °C/W |
    140°C/W (MSOP)

    3. 产品特点和优势


    ISL8484的显著特点是其极低的导通电阻(rON),这使得信号传输过程中插入损耗和失真极低,尤其适合需要高精度信号复制的应用场合。其双向特性允许信号以任意方向通过开关,具有优异的双向导电性能。快速切换能力(tON/tOFF)则进一步提高了信号处理效率。此外,ISL8484的低功耗和低泄漏电流使其成为电池供电设备的理想选择。针脚兼容性使其可以方便地替换同类产品,减少了设计变更的复杂性。

    4. 应用案例和使用建议


    ISL8484广泛应用于各种需要高性能模拟开关的设备中。例如,在便携式电子设备中,它可以用于扩展输入通道或GPIO引脚的功能,从而提高设备的灵活性和可扩展性。为了防止电压瞬变导致的损坏,建议在电源引脚(V+)添加一个100Ω的串联电阻。此外,在逻辑输入端增加一个1kΩ的串联电阻,可以有效保护IC免受过压和过流损害。

    5. 兼容性和支持


    ISL8484与MAX4684和MAX4685完全针脚兼容,便于现有系统的升级或替换。厂商提供了详细的安装指南和技术文档,确保用户能够正确地集成和使用该产品。此外,对于无铅封装(RoHS兼容)的供应,Intersil公司也提供了相应的指导和支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | IC在过电压情况下易受损坏 | 添加一个100Ω的串联电阻以限制电流 |
    | 输入信号电压超过最大限制 | 添加1kΩ的串联电阻以限制输入电流 |
    | 开关速度慢 | 检查外部电容是否过高,适当减小电容值 |

    7. 总结和推荐


    ISL8484是一款非常出色的双向SPDT模拟开关,其低导通电阻、低功耗和高集成度使其成为电池供电设备的理想选择。特别是其优异的双向导电性能和快速切换能力使其在音频、视频以及测试测量领域中表现出色。强烈推荐在需要高性能模拟开关的设备中使用ISL8484。其便捷的针脚兼容性以及完善的技术支持使用户能够在不改变现有硬件布局的情况下轻松实现功能升级。

ISL8484IRZ参数

参数
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

ISL8484IRZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL8484IRZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL8484IRZ ISL8484IRZ数据手册

ISL8484IRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
