89HPES6T6G2ZCALGI8

产品分类: 其他接口芯片
产品描述:
供应商型号: 89HPES6T6G2ZCALGI8
供应商: 国内现货
标准整包数: 1

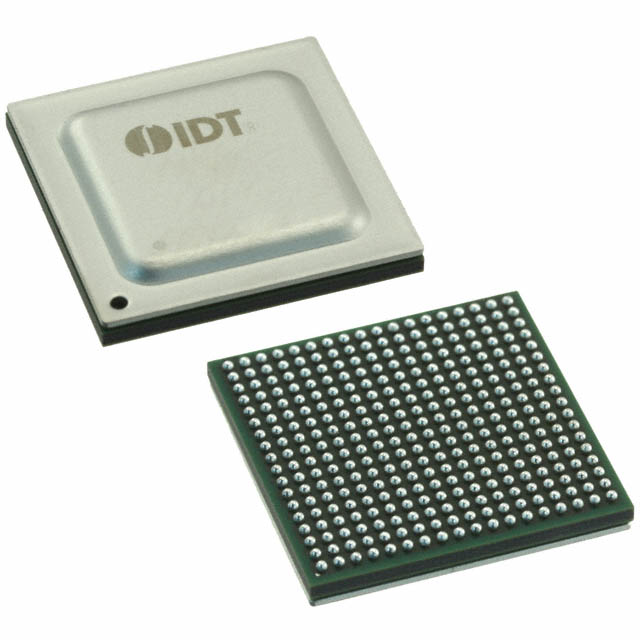

RENESAS ELECTRONICS 其他接口芯片 89HPES6T6G2ZCALGI8

89HPES6T6G2ZCALGI8概述

    # 高性能PCI Express开关:IDT 89HPES6T6G2 技术手册

    产品简介


    IDT 89HPES6T6G2 是一款6通道6端口的第二代PCI Express (Gen2) 开关,属于IDT的PRECISE™系列PCI Express切换解决方案的一部分。它是一种外围芯片,用于实现PCI Express基础交换功能,特别适用于服务器、存储、通信及消费电子等领域。该产品提供了一个高效的数据互联解决方案,可以处理高达5 Gbps的双向带宽,并完全符合PCI Express基础规范2.0。

    技术参数


    核心参数
    - 端口配置: 一个上游端口(x1),五个下游端口(x1)
    - 带宽: 每个通道5 Gbps双向带宽
    - 延迟: 低延迟的直通交换架构
    - 最大有效载荷大小: 支持最高2K字节的有效载荷大小
    - 虚拟通道与流量类别: 支持一个虚拟通道和八个流量类别
    - PCI Express规范版本: 完全符合PCI Express基础规范修订版2.0
    电源管理
    - 低功耗设计: 使用高级低功耗设计技术
    - 电源管理接口支持: 支持PCI Power Management Interface 规范2.0
    - 电源状态管理: 支持设备电源管理状态D0, D3hot 和 D3cold;支持PCI Express Active State Power Management (ASPM) 连接状态
    测试与调试功能
    - 链接可靠性监测: 可自主调整链路速度以防止链路不稳定
    - 内部数据和控制RAM保护: SECDED纠错保护
    - 热插拔支持: 支持所有下游端口的PCI Express热插拔功能

    产品特点和优势


    IDT 89HPES6T6G2 开关以其卓越的高性能、低延迟的直通架构、多功能性和强大的电源管理能力脱颖而出。其核心亮点包括:
    - 高性能: 每个通道支持5 Gbps双向带宽
    - 灵活性: 自动端口反转、极性反向等灵活配置选项
    - 高集成度: 不需要外部组件,集成了内部内存进行数据缓冲和排队
    - 可靠性: 提供多种冗余保护机制,确保设备的稳定运行

    应用案例和使用建议


    应用场景
    IDT 89HPES6T6G2 适合于多种应用场景,包括高性能服务器、网络存储系统、高性能计算系统等。特别是在数据中心环境中,该产品可以通过高效的PCIe互连提高系统的整体性能。
    使用建议
    - 系统设计: 设计时需注意确保所有下游端口使用相同的时钟源
    - 功率管理: 考虑到系统整体功耗,在设计电源管理方案时要结合实际使用情况来选择合适的供电模式

    兼容性和支持


    IDT 89HPES6T6G2 在设计上充分考虑了兼容性,支持与各类现有系统无缝对接。厂商提供了详尽的技术文档和支持服务,确保用户能够快速上手并优化产品性能。

    常见问题与解决方案


    常见问题
    1. 链路不稳定: 可能是因为链路速度不合适,通过调整链路速度来解决问题。
    2. 电源管理异常: 确认电源管理设置正确,特别是设备电源管理状态的配置。
    解决方案
    - 调整链路速度: 监测链路可靠性,根据实际情况调整链路速度
    - 检查电源管理设置: 确认各端口的电源管理状态配置正确

    总结和推荐


    综上所述,IDT 89HPES6T6G2 是一款高性能、高可靠性的PCI Express开关产品,特别适用于对带宽和延迟有较高要求的应用场景。其出色的性能和广泛的适用范围使其成为许多系统设计的理想选择。因此,强烈推荐在服务器、存储和其他高性能计算系统中采用这款产品。
    更多技术支持和订购信息,请访问 [IDT官网](http://www.idt.com) 或联系客服部门。

89HPES6T6G2ZCALGI8参数

参数
长*宽*高 19mm*19mm*3.27mm
通用封装 FCBGA-324
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

89HPES6T6G2ZCALGI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

89HPES6T6G2ZCALGI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS 89HPES6T6G2ZCALGI8 89HPES6T6G2ZCALGI8数据手册

89HPES6T6G2ZCALGI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 240.125
10+ ¥ 226.678
100+ ¥ 218.994
500+ ¥ 211.31
库存: 750
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 240.12
