89HPES10T4G2ZBBCG

产品分类: 其他接口芯片
产品描述:
供应商型号: 89HPES10T4G2ZBBCG
供应商: 云汉优选
标准整包数: 0

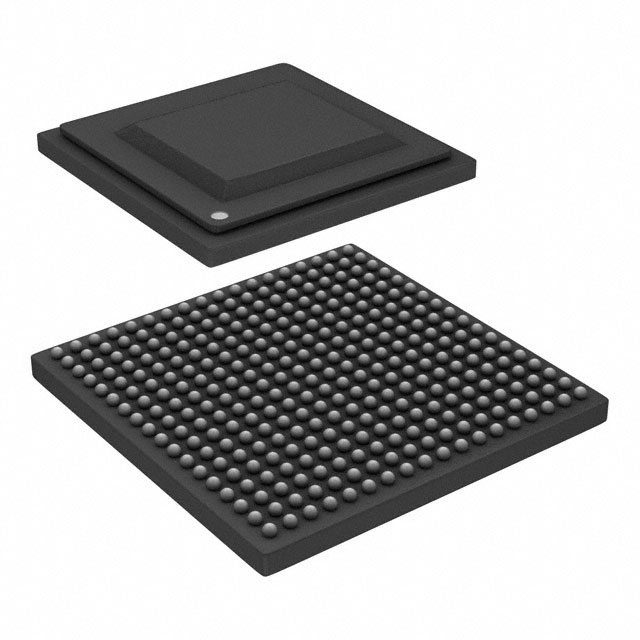

RENESAS ELECTRONICS 其他接口芯片 89HPES10T4G2ZBBCG

89HPES10T4G2ZBBCG概述


    产品简介


    89HPES10T4G2
    89HPES10T4G2 是一款属于IDT(Integrated Device Technology)公司的PRECISE™家族系列中的PCI Express(PCIe)交换解决方案产品。它是一款具有10个5 Gbps PCIe Gen2信道、4个端口的外围芯片,主要用于服务器、存储和通信/网络等领域,提供高性能的数据处理能力。该芯片支持高达2048字节的最大负载大小,采用低延迟通过型交换架构设计,并能够支持热插拔功能,确保系统在运行过程中具备高可靠性和稳定性。

    技术参数


    - 核心功能
    - 十个5 Gbps Gen2 PCIe信道
    - 四个端口:一个x4上游端口和三个x2下游端口
    - 支持高达2048字节的最大负载大小
    - 采用低延迟通过型交换架构
    - 支持PCI Express Base规范修订版2.0
    - 电气特性
    - 输入参考时钟频率范围:100 MHz 或 125 MHz
    - 传输输出电压峰值到峰值:800 mV 到 1200 mV
    - 传输输出直流共模电压:0 V 至 3.6 V
    - 接收输入电压(峰峰值):175 mV 至 1200 mV
    - 物理特性
    - 包装尺寸:19mm x 19mm 324球BGA封装
    - 环境条件
    - 工作温度范围:商业级(0°C至+70°C)和工业级(-40°C至+85°C)
    - 芯片内部逻辑供电电压:0.9V 至 1.1V
    - I/O供电电压:3.135V 至 3.465V

    产品特点和优势


    高效性能
    - 高性能PCIe交换:支持高达10个5 Gbps Gen2 PCIe信道和四个端口,具有低延迟的通过型交换架构。
    - 最大负载支持:支持高达2048字节的最大负载大小,确保高效的数据传输。
    - 安全性和可靠性:内嵌数据完整性检查和高级错误报告机制,增强系统可靠性。
    灵活配置
    - 自动链路宽度协商和反转,简化系统集成。
    - 硬件和软件配置选项丰富,可根据需求定制。
    高集成度
    - 内置SerDes(串行器/解串器),无需额外的收发器,简化电路板设计。
    - 内置内存用于数据缓冲和队列管理。
    热管理和电源管理
    - 先进的低功耗设计技术,实现低功耗。
    - 支持多种电源管理标准,如PCIe ASPM(活动状态电源管理)和SerDes低摆幅模式。

    应用案例和使用建议


    典型应用
    - 在服务器、存储系统中作为数据传输和交换的核心组件。
    - 在通信和网络设备中,实现高效的数据交换和处理。
    使用建议
    - 根据具体应用场景选择合适的配置模式(统一配置或分离配置)以优化系统性能。
    - 注意链路训练阶段的参数设置,确保数据传输稳定性和可靠性。

    兼容性和支持


    - 兼容性
    - 支持多种电源管理和链路状态控制协议,如PCIe ASPM、PCIe Hot-Plug等。
    - 与市面上主流的PCIe接口兼容。

    - 支持
    - 厂商提供详细的文档和技术支持,包括软件工具和硬件参考设计。
    - 用户可以通过邮件或电话获取技术支持,快速解决问题。

    常见问题与解决方案


    问题1:如何配置PCIe链路宽度?
    - 解决方案:利用自动链路宽度协商功能进行配置,确保每个端口的链路宽度正确匹配。
    问题2:如何读写配置寄存器?
    - 解决方案:通过SMBus接口访问配置寄存器,可以使用外部控制工具或软件进行读写操作。
    问题3:遇到热插拔设备无法正常工作怎么办?
    - 解决方案:检查热插拔配置和I/O扩展器连接是否正确,确保设备正常识别并响应热插拔事件。

    总结和推荐


    综上所述,89HPES10T4G2 是一款功能强大、性能卓越且高度可靠的PCIe交换芯片。它的高性能和多功能使其成为服务器、存储系统和通信网络等领域的理想选择。鉴于其先进的特性和广泛的兼容性,我们强烈推荐该产品给需要高性能数据交换解决方案的用户。

89HPES10T4G2ZBBCG参数

参数
长*宽*高 19mm*19mm*1.4mm
通用封装 CABGA-324
安装方式 贴片安装
零件状态 在售
包装方式 托盘

89HPES10T4G2ZBBCG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

89HPES10T4G2ZBBCG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS 89HPES10T4G2ZBBCG 89HPES10T4G2ZBBCG数据手册

89HPES10T4G2ZBBCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
