2617910000概述


    产品简介

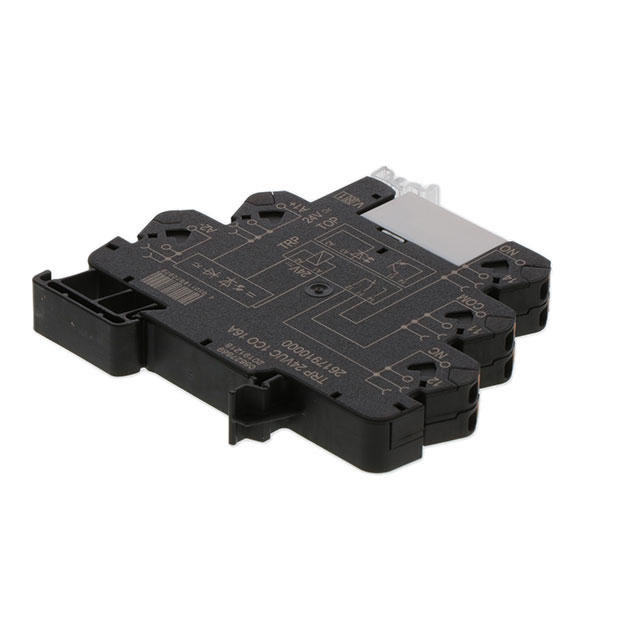

    TERMSERIES TRP 24VUC 1CO 16A继电器模块 是由威德米勒公司生产的,该公司是全球知名的电子元件制造商。该模块是一款结合继电器和基座的产品,适用于交流(AC)、直流(DC)和通用电流(UC)线圈的不同版本。这款继电器模块的特点是具备多种连接方式,例如螺丝端子和弹簧夹连接,同时提供多电压输入选项,能够应对广泛的应用需求。此模块设计紧凑,且具有良好的保护电路,适合作为工业控制系统的组成部分。

    技术参数


    尺寸和重量
    - 宽度:12.8毫米(0.504英寸)
    - 高度:89.4毫米(3.52英寸)
    - 深度:87.8毫米(3.457英寸)
    - 净重:57克
    温度和湿度
    - 工作温度范围:-40°C至60°C
    - 存储温度范围:-40°C至85°C
    - 相对湿度:5%到95%,无凝结(40°C)
    输入
    - 额定控制电压:24V UC ± 10%
    - 额定电流(交流):16mA
    - 额定电流(直流):14mA
    - 功率额定值:390mVA/350mW
    - 吸合/释放电压(典型值):17.5V/7.5V(交流),18.9V/6.8V(直流)
    - 吸合/释放电流(典型值):11.9mA/4.4mA(交流),10.4mA/2.8mA(直流)
    输出
    - 额定切换电压:250V AC
    - 最大切换电压(交流/直流):250V
    - 连续电流:16A
    - 冲击电流:30A/4s
    - 交流切换能力(电阻负载):最大4000VA
    - 直流切换能力(电阻负载):最大384W@24V
    - 开关延迟时间(开/关):≤5ms/≤16ms
    绝缘协调
    - 额定电压:300V
    - 冲击耐压等级:III级
    - 污染程度:2级
    - 保护等级:IP20
    - 输入/输出介电强度:1.2kVeff/5s
    - 开路接触介电强度:1kVeff/1min
    - 与安装导轨的介电强度:4kVeff/1min
    - 冲击耐受电压:6kV (1.2/50 μs)

    产品特点和优势


    TERMSERIES TRP 24VUC 1CO 16A继电器模块 具有多项独特的功能,使其在各种工业环境中表现出色。例如,它的紧凑设计和多电压输入选项使得它可以适应不同的应用场景。此外,该模块具备出色的电气特性和严格的防护等级,能够在广泛的温度和湿度条件下稳定工作。这些特性使得它成为许多自动化系统和工业控制应用的理想选择。

    应用案例和使用建议


    应用案例
    这款继电器模块可以用于多种工业控制系统,如生产线自动化、楼宇自动化和能源管理系统等。例如,在电力分配系统中,它可以用作保护和控制开关,确保电路的安全运行。
    使用建议
    在使用过程中,建议严格按照手册中的指导进行接线和配置。对于高负载应用,建议定期检查并更换组件,以保持最佳性能。在不同环境条件下使用时,需特别注意温度和湿度的影响,确保设备在安全范围内运行。

    兼容性和支持


    此继电器模块适用于标准TS 35导轨安装,方便集成到现有的工业控制系统中。威德米勒公司提供了详尽的技术文档和支持服务,确保用户能够充分利用其功能。此外,模块的设计允许在不影响正常操作的情况下进行替换,这对于维护和升级现有系统非常有利。

    常见问题与解决方案


    1. 问题:继电器无法正确吸合
    - 解决方案: 检查控制电压是否在额定范围内,确认是否有干扰或信号问题。

    2. 问题:输出不稳定
    - 解决方案: 确认负载类型和大小是否符合规范,调整参数直至稳定。

    3. 问题:接触不良
    - 解决方案: 清理接点,并重新拧紧或安装新的接线。

    总结和推荐


    综上所述,TERMSERIES TRP 24VUC 1CO 16A继电器模块 以其出色的功能和耐用性,成为众多工业控制系统的理想选择。无论是紧凑的设计、宽泛的工作温度范围还是强大的电气性能,都显示出了该产品的市场竞争力。如果您正在寻找一款高性能、可靠的继电器模块,我们强烈推荐使用这款产品。

2617910000参数

参数
通用封装 SPDT
包装方式 盒装

2617910000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。
