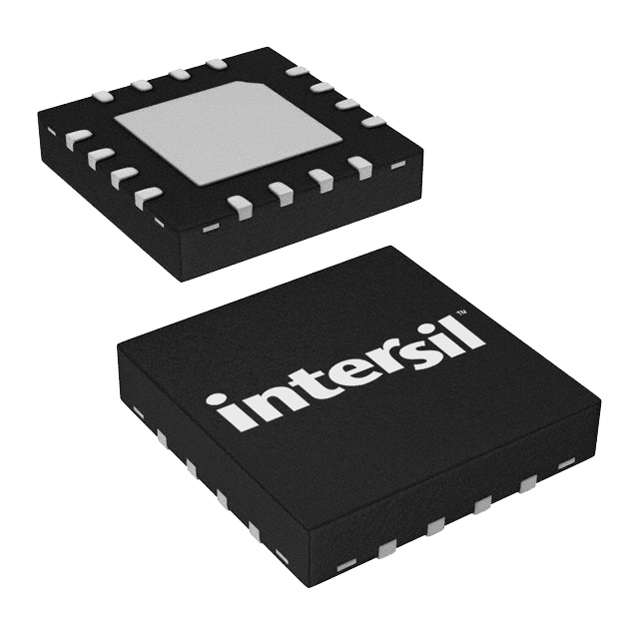

ISL83699IRZ

产品分类: 其他接口芯片
产品描述:
供应商型号: CY-ISL83699IRZ
供应商:
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 ISL83699IRZ

ISL83699IRZ概述


    产品简介


    ISL83699 双向四通道单极双掷模拟开关
    ISL83699 是一款由 Intersil 公司生产的低导通电阻(低 ON-Resistance)的模拟开关,设计用于单电源供电,范围为 +1.65V 到 +3.6V。该开关具有双向操作能力,专为电池供电设备设计,特别适用于对低导通电阻(0.26Ω@3V 时)和高速切换速度(tON = 10ns,tOFF = 7ns)有需求的应用。当使用 +3V 单电源供电时,数字逻辑输入与 1.8V 逻辑电平兼容。

    技术参数


    - 供电电压:+1.65V 至 +3.6V
    - 导通电阻 (RON):
    - @3V:0.26Ω
    - @1.8V:0.45Ω
    - 匹配度:各通道间导通电阻差值:0.04Ω
    - 导通电阻平坦度:0.06Ω
    - 关断时间 (tOFF):7ns
    - 导通时间 (tON):10ns
    - 功耗:小于 0.2μW
    - 封装形式:16 引脚 3x3 QFN 和 16 引脚 TSSOP
    - 静电保护 (ESD):
    - COM 引脚:9kV
    - 其他引脚:4kV
    - 温度范围:-40°C 至 85°C
    - 峰值电流:±500mA(脉冲 1ms,占空比 10%)

    产品特点和优势


    ISL83699 具有以下独特的功能和优势:
    - 低导通电阻:在 3V 下的导通电阻仅为 0.26Ω,适合需要高精度信号传输的应用。
    - 高速开关动作:导通时间和关断时间分别为 10ns 和 7ns,确保高速数据传输。
    - 紧凑封装:16 引脚 3x3 QFN 和 16 引脚 TSSOP 封装,适合空间受限的便携设备。
    - 兼容性:与 STG3699 管脚兼容,便于替换现有设计。
    - 低漏电流:最大关断漏电流仅为 45nA,适合低功耗应用。

    应用案例和使用建议


    应用案例:
    - 移动设备:如手机、平板电脑、笔记本电脑,由于这些设备的模拟输入或 GPIO 针脚有限,ISL83699 可以增加额外的功能,降低设计风险。
    - 医疗设备:适用于需要高精度信号传输的医疗设备。
    - 音频视频开关:适用于音视频信号切换应用。
    使用建议:
    - 在设计电路时,确保 V+ 电源先于信号输入电源接入,以防止内部二极管的正向偏置。
    - 使用低阻抗的外部保护电阻(如 1kΩ),限制输入电流,防止损坏。
    - 考虑到过压保护,在信号路径上添加小信号二极管,但需注意这可能会影响开关的导通电阻。

    兼容性和支持


    ISL83699 与现有的 STG3699 管脚兼容,使得替换现有设计变得容易。Intersil 提供了详尽的技术文档和应用指南,帮助用户更好地理解和使用该产品。此外,Intersil 还提供全面的客户支持和技术服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    问题 1:如何避免信号路径上的过压?
    - 解决方案:在信号路径上添加小信号二极管,以限制信号电压范围。
    问题 2:如何处理导通电阻变化?
    - 解决方案:在低电压下,导通电阻会增大,可通过选择合适的 V+ 电压来优化性能。
    问题 3:如何提高 OFF Isolation 和 Crosstalk 性能?
    - 解决方案:使用更高负载阻抗可以减少信号泄露和串扰。

    总结和推荐


    ISL83699 以其出色的低导通电阻、快速开关速度和紧凑的封装,非常适合应用于电池供电的便携设备、医疗设备以及音频视频信号处理等领域。通过上述详细描述和分析,可以看出该产品在设计和性能上均表现出色,值得推荐给相关领域的工程师和技术人员。

ISL83699IRZ参数

参数
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN-16
安装方式 贴片安装
包装方式 管装

ISL83699IRZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL83699IRZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL83699IRZ ISL83699IRZ数据手册

ISL83699IRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.0604 ¥ 25.4147
50+ $ 2.9285 ¥ 24.9688
100+ $ 2.8757 ¥ 24.7459
300+ $ 2.8494 ¥ 24.523
500+ $ 2.823 ¥ 24.3
1000+ $ 2.7438 ¥ 23.1853
5000+ $ 2.7438 ¥ 23.1853
库存: 5355
起订量: 40 增量: 1
交货地:
最小起订量为:25
合计: ¥ 635.36
