首页  >  产品百科  >  DG412DVZ

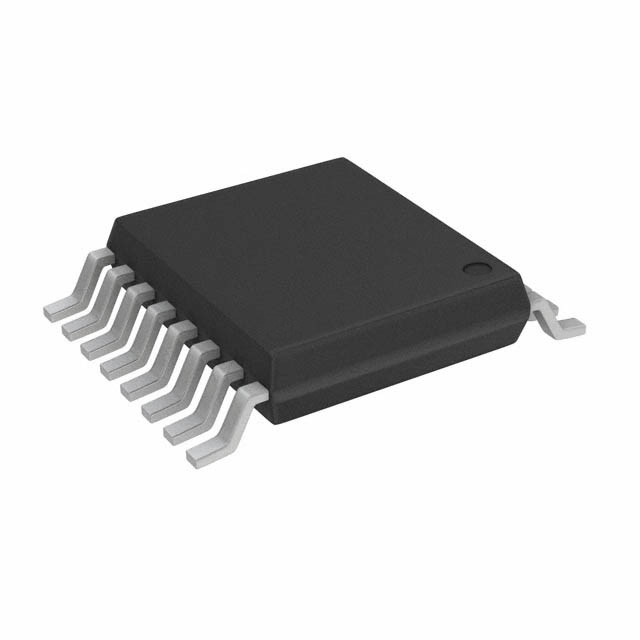

DG412DVZ

产品分类: 其他接口芯片
产品描述: Analog Switch Quad SPST 16-Pin TSSOP Tube
供应商型号: DG412DVZ-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 DG412DVZ

DG412DVZ概述


    产品简介


    DG411、DG412、DG413 系列模拟开关
    DG411、DG412、DG413 是单片四通道 SPST(单极单掷)CMOS 模拟开关,属于 Intersil 的高可靠性器件系列。这些开关是为替换流行的 DG211 和 DG212 序列而设计的,提供了更低的模拟导通电阻(<35Ω)和更快的切换时间(最大开关时间为 175ns)。这些器件采用高电压硅栅工艺制造,能够处理高达 44V 的信号。它们具有 TTL 和 CMOS 兼容的数字输入,可以应用于音频切换、电池操作系统、数据采集、通信系统等多种场合。

    技术参数


    - ON 电阻:最大 35Ω
    - 低功耗:最大功率消耗 <35μW
    - 开关速度:
    - tON(最大):175ns
    - tOFF(最大):145ns
    - 低电荷注入
    - 向上兼容:可以从 DG211 和 DG212 升级
    - 供电范围:单端或分段供电(±5V 到 ±20V)
    - 符合标准:无铅且镀锡,符合 RoHS 规范

    产品特点和优势


    DG411、DG412、DG413 具有多个显著的特点和优势:
    - 低 ON 电阻:减少信号传输过程中的损耗。
    - 快切换速度:适用于高速数据传输。
    - 低电荷注入:简化采样保持应用。
    - 高电压范围:可以控制高达 40VP-P 的信号。
    - 双极性开关:适合交流或双向信号。

    应用案例和使用建议


    这些开关广泛应用于音频切换、数据采集、通信系统和自动测试设备中。例如,在音频切换应用中,可以通过切换不同的音频源来实现混音效果。建议根据实际应用需求选择合适的封装形式(如 16 引脚 PDIP、SOIC 或 TSSOP)。

    兼容性和支持


    DG411、DG412、DG413 支持单端或分段供电,适合不同类型的电源系统。此外,它们还提供多种封装形式,以适应不同的应用需求。厂商提供了全面的技术支持,包括产品手册和在线技术支持,确保客户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    1. 问题:电荷注入过多,影响电路性能。
    - 解决办法:调整驱动电压,或者通过外部补偿电路降低电荷注入的影响。
    2. 问题:开关速度不够快。
    - 解决办法:检查电源供应是否稳定,确保满足器件的工作条件。
    3. 问题:无法正常工作。
    - 解决办法:确认输入信号是否符合逻辑要求,同时检查接线是否正确。

    总结和推荐


    总的来说,DG411、DG412、DG413 是市场上性能卓越的模拟开关,具备低功耗、高集成度和广泛应用的优势。无论是在音频切换还是数据采集方面,这些器件都能提供优异的性能表现。强烈推荐使用这些器件,尤其是对于需要高性能和可靠性的应用场景。厂商提供的支持和服务也非常到位,使得用户在使用过程中能够得到充分的支持。

DG412DVZ参数

参数
长*宽*高 5mm*4.4mm*900μm
通用封装 TSSOP-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

DG412DVZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

DG412DVZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS DG412DVZ DG412DVZ数据手册

DG412DVZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.5792 ¥ 38.6942
10+ $ 2.9538 ¥ 24.9596
25+ $ 2.4365 ¥ 20.3906
100+ $ 1.9758 ¥ 16.5349
250+ $ 1.7495 ¥ 14.641
960+ $ 1.5 ¥ 12.5527
1920+ $ 1.469 ¥ 12.2937
库存: 2944
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.69
直接购买
加入购物车
