ISL9014AIRKFZ

产品分类: LDO稳压器
产品描述: 40μA 正极 Fixed 300mA,300mA 2 2.85V 2.3V 2.85V,2.5V 6.5V 200mV@ 150mA,400mV@ 300mA 1 % 0.2% DFN-10 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: Q-ISL9014AIRKFZ
供应商: 期货订购
标准整包数: 2000

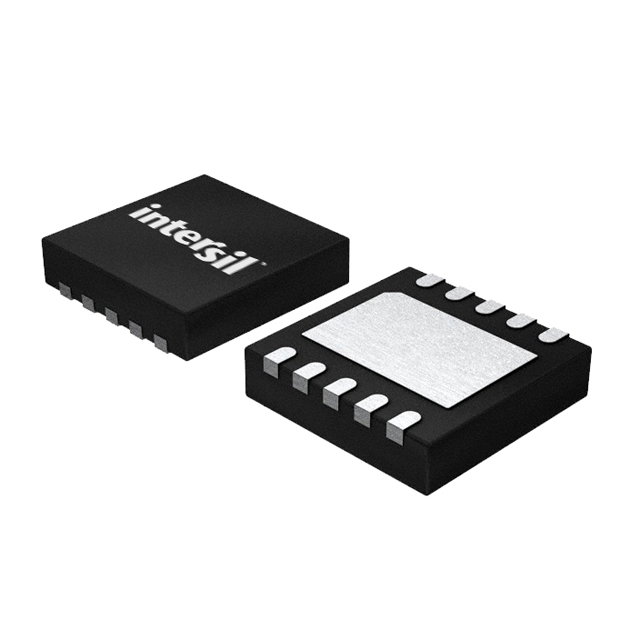

RENESAS ELECTRONICS LDO稳压器 ISL9014AIRKFZ

ISL9014AIRKFZ概述

    ISL9014A Dual LDO 技术手册解析

    1. 产品简介


    ISL9014A 是一款高性能双低压降稳压器(LDO),具有低噪声、低静态电流和高电源抑制比(PSRR)的特点。它能够为两个输出提供高达300mA的电流,非常适合用于便携式设备如个人数字助理(PDA)、手机、智能电话、便携式仪器和MP3播放器等。

    2. 技术参数


    - 输入电压范围:2.3V 到 6.5V
    - 输出电流能力:每个通道300mA
    - 静态电流:仅45µA(两个LDO同时启用且激活)
    - 低输出噪声:通常30µVRMS @ 100µA(1.5V 输出)
    - 低静态电流:最大1µA(关闭状态)
    - 宽温度范围:-40°C 到 +85°C
    - 电源抑制比(PSRR):1kHz时达到70dB
    - 输入电压要求:启动时需超过2.1V

    3. 产品特点和优势


    ISL9014A 具有多项优势,如快速瞬态响应、低输出噪声和高PSRR。此外,其极低的静态电流使得电池供电设备的续航时间得以延长。同时,每个LDO都有独立的使能控制引脚,便于独立管理和控制。

    4. 应用案例和使用建议


    ISL9014A 常见的应用包括智能手机和平板电脑等移动设备。为了确保最佳性能,建议在每个输出端连接一个1µF到10µF的陶瓷电容。此外,根据手册中的示例电路图,合理选择外部电容值可以进一步优化性能,尤其是在噪声敏感的应用中。

    5. 兼容性和支持


    ISL9014A 与市场上许多其他器件兼容,尤其是与Micrel MIC2211封装相同。制造商提供了全面的技术支持和文档,包括详细的规格书和参考设计,以帮助用户更好地理解和应用这款产品。

    6. 常见问题与解决方案


    - 问题:当输入电压低于约1.8V时,LDO会立即禁用输出。
    - 解决方案:检查系统电源供应是否稳定,并考虑增加电源输入保护措施。

    - 问题:静态电流过大的情况。
    - 解决方案:确认所有使能引脚处于正确的状态,同时检查是否有不必要的负载连接。

    7. 总结和推荐


    ISL9014A 双LDO在设计上考虑到了多种应用场景的需求,尤其适用于对静态电流、输出噪声和PSRR有严格要求的便携式设备。其优异的性能和高可靠性使其成为同类产品中的佼佼者。对于追求高性能和低功耗的项目,强烈推荐使用ISL9014A。
    通过以上解析,我们可以看到ISL9014A是一款非常值得推荐的产品,特别是在需要稳定电源供应和低功耗的应用环境中。

ISL9014AIRKFZ参数

参数
最大压差@电流 200mV@ 150mA,400mV@ 300mA
负载调节 1 %
输出电流 300mA,300mA
最大输出电压 2.85V,2.5V
输出类型 Fixed
线路调节 0.2%
稳压器数量 2
纹波抑制-PSRR -
最小输入电压 2.3V
Iq-静态电流 40μA
最小输出电压 2.85V
极性 正极
最大输入电压 6.5V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN-10
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL9014AIRKFZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9014AIRKFZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS LDO稳压器 RENESAS ELECTRONICS ISL9014AIRKFZ ISL9014AIRKFZ数据手册

ISL9014AIRKFZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
