ISL80103IRAJZ-TK

产品分类: LDO稳压器
产品描述: Renesas Electronics 线性稳压芯片, 5.5 V输出, 3A最大输出, 双路输出, DFN, 10针
供应商型号: ISL80103IRAJZ-TK
供应商: 云汉优选
标准整包数: 1000

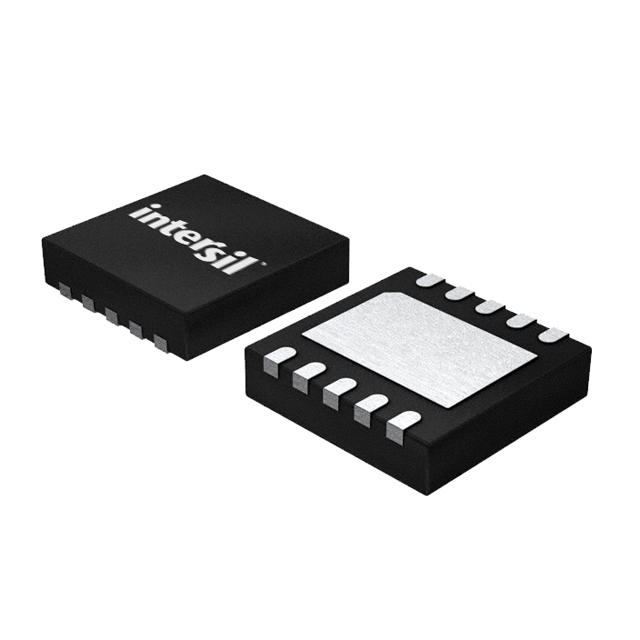

RENESAS ELECTRONICS LDO稳压器 ISL80103IRAJZ-TK

ISL80103IRAJZ-TK概述

    # 高性能2A和3A线性稳压器:ISL80102和ISL80103

    产品简介


    ISL80102和ISL80103是低电压、高电流的单输出低压差线性稳压器(LDO),分别指定为2A和3A的输出电流。这些LDO可以在输入电压范围为2.2V至6V的情况下运行,并能提供输出电压范围在0.8V至5.5V之间。这些LDO特别适用于需要在更小封装内实现高效率的应用场合。

    技术参数


    - 输入电压范围:2.2V 至 6V
    - 输出电压精度:±1.8%
    - 低输出电压降:120mV (ISL80103, 3A时)
    - 输出噪声:49μVRMS
    - 电源抑制比:62dB (1kHz时)
    - 最大输出电流:2A (ISL80102) / 3A (ISL80103)
    - 启动软启动电容:10μF X5R/X7R
    - 工作温度范围:-40°C 至 +125°C
    - 封装形式:10引脚3x3 DFN

    产品特点和优势


    1. 稳定陶瓷电容器:ISL80102和ISL80103可以与陶瓷电容器一起使用而保持稳定,这使得系统设计更加灵活。
    2. 高精度输出:保证了在-40°C至+125°C的宽温范围内,输出电压的精度在±1.8%以内。
    3. 快速瞬态响应:即使在高负载变化时也能迅速调节输出电压。
    4. 低输出噪声:只有49μVRMS的输出噪声,确保了系统的干净信号。

    应用案例和使用建议


    ISL80102和ISL80103在多种应用场景中表现出色,例如服务器、电信和网络设备、医疗设备、仪器仪表系统等。
    使用建议:
    - 在启动过程中,使用外部软启动电容可以帮助限制浪涌电流,从而减少对系统的影响。
    - 确保选择合适的输出滤波电容器(COUT)以达到最佳性能,具体值可参考数据表中的表格。

    兼容性和支持


    这些器件与市场上常见的陶瓷电容器兼容。制造商提供了详细的技术支持文档,并针对特定应用提供了评估板。

    常见问题与解决方案


    - 问题:设备启动时浪涌电流过大。
    解决方案:使用软启动电容调整浪涌电流。

    - 问题:输出电压不稳定。
    解决方案:检查连接电容是否正确,且电容值是否符合要求。

    - 问题:设备过热。
    解决方案:确保散热良好,并且不要在高温环境下长期运行。

    总结和推荐


    ISL80102和ISL80103是一系列高性能线性稳压器,具有出色的稳定性和高效率,适用于各种工业和消费类电子产品。由于其卓越的瞬态响应能力和低输出噪声,非常适合对电源质量要求高的应用场景。强烈推荐在这些场景中使用该产品。
    综上所述,ISL80102和ISL80103无疑是市场上最具竞争力的产品之一,适用于需要高性能电源解决方案的各种应用。

ISL80103IRAJZ-TK参数

参数
纹波抑制-PSRR 62dB~55dB(120Hz~1kHz)
最小输入电压 2.2V
输出电流 3A
最大压差@电流 244mV@ 3A
线路调节 0.1%
稳压器数量 1
最大输入电压 6V
Iq-静态电流 9mA
负载调节 -0.2%(Typ)
最小输出电压 800mV
输出类型 Adjustable
最大输出电压 5V
极性 正极
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ISL80103IRAJZ-TK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL80103IRAJZ-TK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS LDO稳压器 RENESAS ELECTRONICS ISL80103IRAJZ-TK ISL80103IRAJZ-TK数据手册

ISL80103IRAJZ-TK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.36
2000+ ¥ 2.32
3000+ ¥ 2.28
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2360
