ISL78307FBEBZ-T

产品分类: LDO稳压器
产品描述: 正极 Fixed 50mA 1 3V 5V 40V 0.25 % 0.04% SOIC-8 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
RENESAS ELECTRONICS LDO稳压器 ISL78307FBEBZ-T

ISL78307FBEBZ-T概述

    ISL78307 高压低静态电流线性稳压器技术手册

    产品简介


    ISL78307 是一款专为汽车应用设计的高电压、低静态电流线性稳压器。它具有宽输入电压范围(+6V 至 +40V)和出色的低静态电流特性(最大 18µA),适用于始终保持开启和备用状态的汽车应用。此外,ISL78307 在低温启动条件下能承受低至 3V 的电压,同时具备电流限制保护和过温关断功能。

    技术参数


    - 输入电压范围: +6V 至 +40V(正常工作条件),+3V 至 +40V(冷启动条件)
    - 输出电流: 最大 50mA
    - 输出电压选项: 固定 3.3V 和 5V;可调输出电压(2.5V 至 12V)
    - 静态电流: 固定版本 22µA 至 90µA;可调版本 18µA 至 82µA
    - 最低静态电流: 关断模式下 1.8µA
    - 热关断温度: +165°C(典型值)
    - 工作温度范围: -40°C 至 +125°C

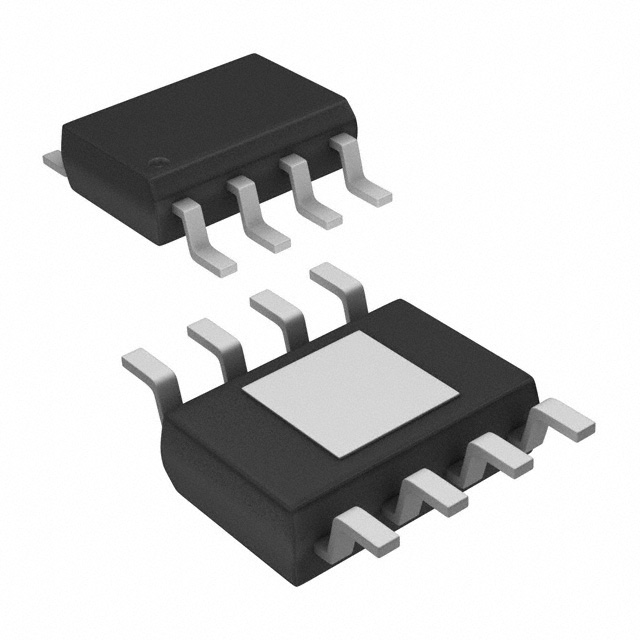

    - 封装: 8 Ld EPSOIC 带散热垫
    - 认证: AEC-Q100 认证,符合 RoHS 规范
    - 浪涌电流防护: 6kV HBM(人体模型)

    产品特点和优势


    - 极低的静态电流: 适用于始终保持开启的应用,减少能源消耗
    - 高度可靠的热关断功能: 保护芯片在高温时免受损坏
    - 广泛的工作温度范围: 适应极端的环境条件
    - 高电流输出能力: 能够提供稳定的 50mA 输出电流
    - 灵活的输出电压选择: 可根据需求选择固定输出或调整输出电压
    - 强大的浪涌电流防护: 符合工业标准的抗静电放电能力

    应用案例和使用建议


    - 汽车应用: 汽车中的导航系统、车灯控制系统等
    - 工业应用: 工业自动化控制系统的电源管理
    - 电信应用: 通信设备中的备用电源管理
    使用建议:
    1. 确保输出电容器(10µF)连接正确,并且接地良好。
    2. 为提高稳定性,建议在输入端添加一个 0.1µF 的电容。
    3. 在设计电路板布局时,确保反馈信号路径远离其他噪声源,并将散热垫连接到地平面以增强散热效果。

    兼容性和支持


    - 兼容性: ISL78307 可与其他标准逻辑电平(TTL/CMOS)输入的元件兼容。
    - 支持: Intersil 提供详细的技术文档、应用指南和支持服务,以帮助客户实现最佳性能。

    常见问题与解决方案


    1. 问题: 设备在低温环境下无法启动
    - 解决方案: 确认输入电压是否低于 3V,调整输入电压以确保符合工作条件。
    2. 问题: 设备在负载下性能不稳定
    - 解决方案: 检查输出电容器是否符合规格要求,并确保其接地良好。
    3. 问题: 设备在长时间工作后温度过高
    - 解决方案: 使用合适的散热措施,确保设备工作在安全的温度范围内。

    总结和推荐


    ISL78307 是一款性能优异的高压低静态电流线性稳压器,特别适合汽车应用。它具有低功耗、高可靠性和宽工作温度范围等优点。对于需要稳定输出、高效率和良好热性能的应用,ISL78307 是一个理想的选择。因此,我们强烈推荐使用这款产品。
    如需了解更多技术细节和应用指南,请访问 Intersil 官网。

ISL78307FBEBZ-T参数

参数
稳压器数量 1
纹波抑制-PSRR -
最大输出电压 5V
最小输出电压 -
最小输入电压 3V
极性 正极
最大压差@电流 -
Iq-静态电流 -
输出类型 Fixed
最大输入电压 40V
线路调节 0.04%
输出电流 50mA
负载调节 0.25 %
4.98mm(Max)
3.99mm(Max)
1.55mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
包装方式 卷带包装

ISL78307FBEBZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL78307FBEBZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS LDO稳压器 RENESAS ELECTRONICS ISL78307FBEBZ-T ISL78307FBEBZ-T数据手册

ISL78307FBEBZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
