首页  >  产品百科  >  HIP9011ABZT

HIP9011ABZT

产品分类: 其他接口芯片
产品描述: ENGINE KNOCK SIGNAL PROCESSOR
供应商型号: Q-HIP9011ABZT
供应商: 期货订购
标准整包数: 1000
RENESAS ELECTRONICS 其他接口芯片 HIP9011ABZT

HIP9011ABZT概述

    HIP9011 Engine Knock Signal Processor

    1. 产品简介


    产品类型:
    HIP9011是一款专门设计用于检测内燃机中的早爆现象(通常称为“敲击”或“爆震”的传感器处理器。它适用于需要对引擎噪声进行准确监控的应用场景,尤其是在“V”型发动机中。
    主要功能:
    - 通过选择两个传感器之一来实现更精确的监控。
    - 具备微处理器编程能力,能够在每个点火循环之间快速切换传感器。
    - 内置可编程带通滤波器,能够优化从背景噪音中提取引擎敲击信号的能力。
    - 输出信号经过全波整流并集成,从而与敲击信号幅度成比例。
    - 具有高集成度的内部组件,如晶体振荡器、频率分频器等。
    应用领域:
    - 引擎敲击检测处理器
    - 需要可控滤波特性的模拟信号处理

    2. 技术参数


    - 电源电压: VDD范围为5.25V,接地(GND)为0V
    - 输入电压: VIN最大值为7V
    - 温度范围: -40°C 至 125°C
    - 绝对最大温度: 最大结温为150°C
    - 功率消耗: 在TA=-40°C到70°C范围内为400mW最大值;TA=70°C到125°C时线性降额,每摄氏度降额6mW

    3. 产品特点和优势


    - 双传感器输入: 可以同时连接两个传感器,增强监控的准确性。
    - 微处理器可编程: 能够根据微处理器指令调整其设置。
    - 准确和稳定的滤波元件: 保证了信号处理的稳定性。
    - 可编程增益: 提供了64级增益选择,范围从0.111到2。
    - 数字可编程时间常数: 可以通过微处理器进行编程设置,提高灵活性。
    - 数字可编程滤波特性: 可以设定中心频率范围从1.22kHz到19.98kHz,步进64级。
    - 内部晶振: 内置振荡器,工作频率最高可达24MHz。

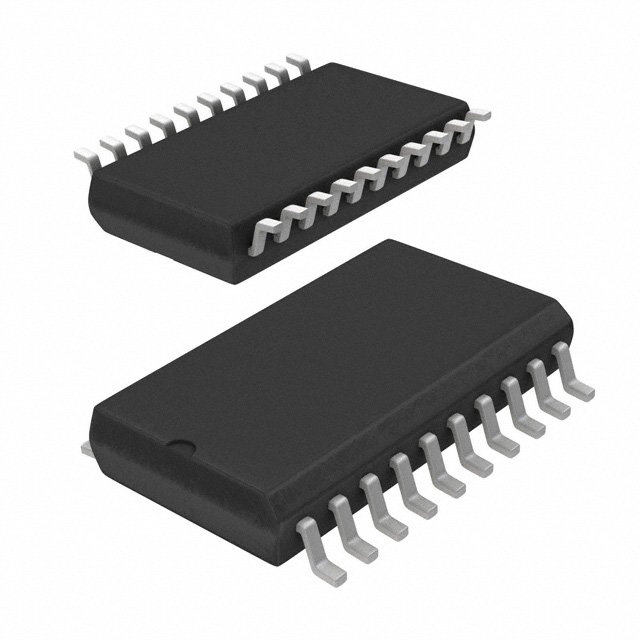

    - 封装形式: 采用20引脚的SOIC封装。

    4. 应用案例和使用建议


    - 应用场景: 主要应用于内燃机敲击检测系统中,通过与加速计或其他类型的声学传感器配合使用,实现对敲击信号的检测。
    - 使用建议:
    - 使用陶瓷谐振器或晶体振荡器连接到Oscin和Oscout引脚,保证正确的信号频率。
    - 适当选择外部输入电阻Rin和反馈电阻RF,以匹配特定应用所需的增益设置。
    - 确保所有输入和输出端子正确连接,并考虑添加适当的旁路电容,以确保信号处理的稳定性。

    5. 兼容性和支持


    - 兼容性:
    - 与各种微处理器和相关接口标准兼容,例如SPI总线。
    - 支持多种工作环境下的应用,如高温条件下的可靠性测试。
    - 厂商支持:
    - 提供详尽的技术文档和用户指南,帮助开发者快速上手。
    - 提供售后技术支持,及时解答用户的疑问和问题。

    6. 常见问题与解决方案


    - Q: 设备在高温环境下表现不稳定怎么办?
    - A: 检查设备的工作温度是否超出规范范围,并采取适当的散热措施,如增加散热片或使用专用散热器。
    - Q: 设备在某些情况下无法正常启动怎么办?
    - A: 确认供电电压是否符合规范要求,检查SPI通信线路是否有松动或接触不良的情况,必要时可以尝试重新焊接引脚。
    - Q: 设备的输出信号出现异常波动怎么办?
    - A: 检查输入信号源是否稳定,调整相关的滤波和增益参数,以减少干扰。

    7. 总结和推荐


    综上所述,HIP9011作为一款高性能的内燃机敲击检测处理器,具备多种先进的特性,适用于复杂的应用环境。凭借其高度集成的设计、微处理器可编程性以及良好的稳定性,该产品能够在多种工业应用中提供卓越的表现。因此,我们强烈推荐该产品用于内燃机敲击检测及其他相关的信号处理应用中。

HIP9011ABZT参数

参数
长*宽*高 13mm*7.6mm*2.35mm
通用封装 SOIC-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HIP9011ABZT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HIP9011ABZT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS HIP9011ABZT HIP9011ABZT数据手册

HIP9011ABZT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 5.192 ¥ 43.3532
2000+ $ 5.192 ¥ 43.3532
3000+ $ 5.192 ¥ 43.3532
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 43353.2
