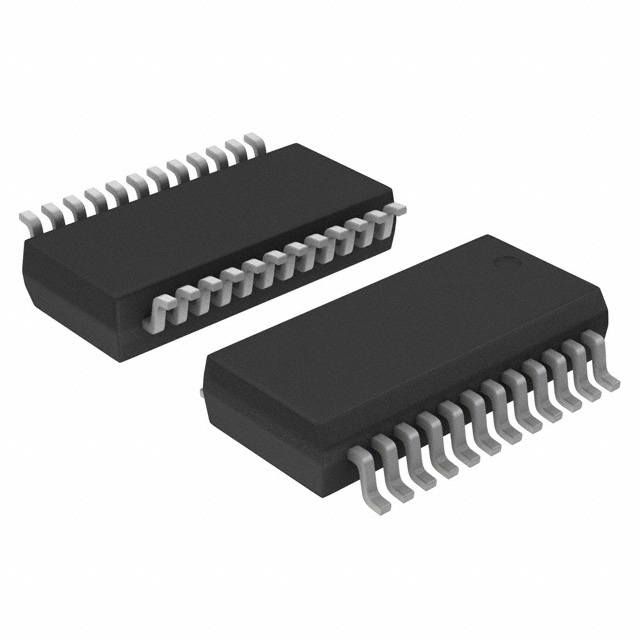

ICL3207CAZ

产品分类: 其他接口芯片
产品描述: Quint Transmitter Triple Receiver RS-232 24-Pin SSOP Tube
供应商型号: CY-ICL3207CAZ
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 ICL3207CAZ

ICL3207CAZ概述


    产品简介


    ICL3207 和 ICL3217 系列 RS-232 收发器
    ICL3207 和 ICL3217 是由 Intersil 生产的一系列低功耗 RS-232 收发器。这些收发器支持 +3V 到 +5.5V 的电源电压范围,可以在最差条件下保证 250kbps 的数据传输速率。它们广泛应用于 ISDN 终端适配器、PDA(掌上电脑)、手提设备、笔记本电脑和台式机等各种需要 RS-232 通信接口的场合。

    技术参数


    - 电源电压范围: +3V 至 +5.5V
    - 数据传输速率: 最大 250kbps(25°C)
    - 输出电压摆幅: ±5.0V 至 ±5.4V
    - 接收器输入电压范围: -25V 至 +25V
    - 输入逻辑阈值电压:
    - TIN: VCC = 3.3V 时为 0.8V 至 2.0V
    - VCC = 5.0V 时为 0.8V 至 2.4V
    - 工作温度范围:
    - ICL32X7CX: 0°C 至 70°C
    - ICL32X7IX: -40°C 至 85°C
    - 封装:
    - SOIC 和 SSOP 封装
    - 温度等级为 0°C 至 70°C 或 -40°C 至 85°C

    产品特点和优势


    - 低功耗: 即使在 +5.5V 电源电压下,正常运行时的电流消耗仅为 0.3mA。
    - 自动省电功能: ICL3217 特有的自动省电功能,在检测到没有有效的 RS-232 信号时自动进入省电模式,此时供电电流降至 1μA。
    - 高集成度: 集成内部电压转换器,仅需外部四个 0.1μF 电容。
    - 增强的噪声免疫力: 接收器具有迟滞特性,增强了对噪声的免疫能力。
    - 全兼容性: 兼容 3.3V 和 5V 系统,适用于多种应用场合。
    - ESD 保护: 人体模型 ESD 保护高达 ±15kV。

    应用案例和使用建议


    应用案例:
    - 电池供电设备: 由于具备出色的低功耗特性,ICL3207 和 ICL3217 可广泛应用于手机、平板电脑等便携式设备。
    - ISDN 终端适配器: 适用于需要高可靠性 RS-232 通信的场合,如数据中心和网络终端设备。
    使用建议:
    - 确保合适的电容选择: 在 3.3V 运行时,建议使用 0.1μF 或 0.22μF 的电容,以获得最佳性能。
    - 合理布局: 确保电容靠近芯片放置,并且采用 0.1μF 的旁路电容,以减少电源噪声干扰。

    兼容性和支持


    - 与现有系统的兼容性: 与 5V 系统兼容,同时兼容 3.3V 和 5V 系统,可作为替换品用于许多现有的 5V 应用。
    - 厂商支持: Intersil 提供全面的技术支持,包括详尽的数据手册和应用指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何正确设置外部电容? | 查看表 3 中的建议值,并确保电容值不会因温度变化而大幅改变。 |
    | 如何优化电源噪声? | 使用 0.1μF 的旁路电容,并将其尽可能靠近芯片放置。 |

    总结和推荐



    总结

    :
    ICL3207 和 ICL3217 是非常出色的产品,具有出色的低功耗特性、高集成度和宽广的工作温度范围。其自动省电功能和高可靠性的设计使其成为便携设备和计算机外设的理想选择。
    推荐:
    鉴于其卓越的功能和广泛的适用性,强烈推荐 ICL3207 和 ICL3217 在各种 RS-232 通信接口应用中使用。无论是在电池供电设备还是工业控制领域,它们都能提供高效可靠的性能。

ICL3207CAZ参数

参数
8.5mm(Max)
5.6mm(Max)
1.85mm(Max)
通用封装 SSOP-24
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 散装,管装
