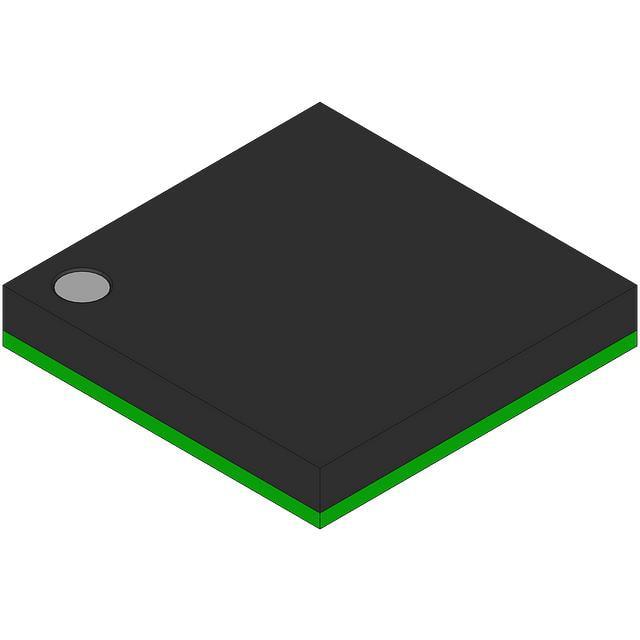

UPD720102F1-CA7-A

产品分类: 其他接口芯片
产品描述: Low Speed/Full Speed/High Speed Host Controller USB 2.0 3.3V 121-Pin FBGA
供应商型号: CY-UPD720102F1-CA7-A
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 UPD720102F1-CA7-A

UPD720102F1-CA7-A概述


    产品简介


    产品类型及功能
    μPD720102 是一款集成的 MOS 集成电路,专为 USB 2.0 主机控制器设计。它能够同时处理全速(12 Mbps)、低速(1.5 Mbps)和高速(480 Mbps)的信号传输。这一功能使其成为连接外设的理想选择,特别是在需要高速数据传输的应用中。
    主要功能
    - 符合 USB 2.0 规范(数据速率:1.5/12/480 Mbps)。
    - 支持开放主机控制器接口规范(Open Host Controller Interface Specification)版本 1.0a 和增强型主机控制器接口规范(Enhanced Host Controller Interface Specification)版本 1.0。
    - 集成了两个主机控制器核心(OHCI 和 EHCI),通过单一芯片提供完整的 USB 2.0 功能。
    应用领域
    μPD720102 可广泛应用于计算机、办公设备、通信设备、音频和视频设备、家庭电子产品、工业机器人等领域。由于其高性能和灵活性,该产品特别适合需要高速数据传输和多端口连接的应用场景。

    技术参数


    技术规格
    - 数据率:1.5 Mbps、12 Mbps、480 Mbps。
    - 接口:PCI 多功能设备,包含一个 OHCI 主机控制器核心和一个 EHCI 主机控制器核心。
    - 根集线器:具有 3 个下游面向端口,由 OHCI 和 EHCI 主机控制器核心共享。
    性能参数
    - PCI 总线:32 位、33 MHz。
    - 电源电压:3.3 V 单电源供应。
    - 内部操作电压:1.5 V,由片上调节器提供。
    - 工作温度范围:通常为工业级温度范围(如 -40°C 至 +85°C)。
    电气特性
    - 支持高、全、低三种速度的 USB 事务处理。
    - 内置电阻用于 USB 信号(Rs 和 Rpd)。
    - 时钟输入:可选 30 MHz 晶振或 48 MHz 时钟输入。
    工作环境
    - 温度范围:-40°C 至 +85°C。
    - 湿度范围:5% 至 95%(非凝结)。

    产品特点和优势


    独特功能
    - 高度集成:将多个主机控制器核心和 USB 转接器整合到单芯片中,简化设计和降低成本。
    - 多功能支持:支持多种速度的 USB 事务处理,适应不同应用需求。
    - 灵活性强:支持 PCI 接口和多种时钟源,便于集成到各种系统中。
    市场竞争力
    - 性能优越:具备高达 480 Mbps 的数据传输能力,满足现代高速数据传输的需求。
    - 易用性高:提供详尽的技术文档和支持,方便用户快速上手。
    - 兼容性强:符合多种行业标准,确保与其他设备的良好兼容性。

    应用案例和使用建议


    应用案例
    μPD720102 常见的应用场景包括:
    - 个人电脑和笔记本电脑中的外部设备扩展。
    - 数码相机、打印机等外设的数据传输。
    - 家庭娱乐系统的多媒体设备连接。
    使用建议
    - 在设计时,需根据具体应用选择合适的时钟频率和电源配置。
    - 注意 PCB 布局,确保信号完整性,特别是在高速信号传输中。
    - 结合具体应用场景,合理分配端口资源,提高系统的整体效率。

    兼容性和支持


    兼容性
    μPD720102 具有良好的兼容性,支持多种操作系统和硬件平台。此外,其灵活的接口设计使其易于与其他设备集成。
    支持和维护
    - 用户可通过 Renesas Electronics 官方网站获取最新的技术支持和文档。
    - 客户服务团队随时准备解答用户的疑问并提供解决方案。

    常见问题与解决方案


    问题 1:如何正确设置时钟频率?
    解决方案:根据应用需求,在芯片配置空间中设置适当的时钟频率选择信号(CLKSEL)。
    问题 2:如何处理过流保护?
    解决方案:监测过流状态信号(OCI),并在必要时切断电源输出(PPON)。
    问题 3:如何优化信号质量?
    解决方案:合理布局 PCB,避免信号干扰;使用合适的终端电阻,提高信号完整性。

    总结和推荐


    μPD720102 是一款功能强大且灵活的 USB 2.0 主机控制器,适用于多种高速数据传输场景。其高度集成的设计和丰富的功能使其在市场上具有很强的竞争力。对于需要高性能 USB 控制器的用户,我们强烈推荐 μPD720102。只要严格按照技术手册进行设计和调试,即可充分发挥其潜力。

UPD720102F1-CA7-A参数

参数
通用封装 FBGA-121
零件状态 停产
包装方式 托盘
