ICL3223EIVZ-T7A

产品分类: 其他接口芯片
产品描述: BUS LINE TRANSCEIVER 15KV ESD PROTECTED, +3V TO +5.5V, 1MICROAMP, 250KBPS, RS-232 TRANSMITTERS/RECEIVERS
供应商型号: ICL3223EIVZ-T7ATR-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 ICL3223EIVZ-T7A

ICL3223EIVZ-T7A概述

    高质量文章:ICL3221E/ICL3222E/ICL3223E/ICL3232E/ICL3241E/ICL3243E 技术手册

    产品简介


    ICL3221E、ICL3222E、ICL3223E、ICL3232E、ICL3241E 和 ICL3243E 是专为满足 RS-232 通信标准设计的集成电路(IC),支持 3.0V 到 5.5V 的工作电压范围。这些 IC 适用于各种需要串行通信的设备,如笔记本电脑、手机、数字相机和打印机等。它们不仅具备出色的电气性能,还提供了极高的静电放电(ESD)保护能力,确保在严苛的环境中也能稳定运行。

    技术参数


    - 供电电压:3.0V 至 5.5V
    - 数据速率:最大 250kbps
    - ESD 保护:±15kV (符合 IEC61000-4-2 标准)
    - 电源电流:待机状态下的电流消耗仅为 1µA
    - 接收器使能功能:部分型号支持接收器使能控制
    - 自动关断功能:某些型号支持自动关断功能,可以节省系统功耗
    - 驱动能力:确保最小数据率,提供良好的驱动能力

    产品特点和优势


    - 低功耗:自动和手动关断功能显著降低了待机功耗,使得这些 IC 在电池供电设备中特别适用。
    - 高集成度:仅需四个外部电容器即可实现电压转换,大大减少了外部组件数量。
    - 广泛兼容性:适用于多种系统配置,无论是单 3.3V、混合 3.3V 和 5.0V 系统,还是纯 5.0V 系统。
    - 优秀的驱动能力:确保鼠标等设备的驱动能力,同时提高了噪声抗干扰性。
    - 易于操作:自动关断功能能够在设备未连接时自动关闭,进一步减少能耗。

    应用案例和使用建议


    ICL3221E/ICL3222E/ICL3223E/ICL3232E/ICL3241E/ICL3243E 广泛应用于笔记本电脑、移动电话和数字相机等设备中。为了获得最佳性能,建议在选择合适的工作电压范围内使用这些 IC,并确保适当的电容值以维持稳定的电源供应。此外,在进行关断操作时,确保电缆或外设已经完全断开,以避免不必要的功耗。

    兼容性和支持


    这些 IC 设计为与不同电压的逻辑电路兼容,因此能够灵活适应各种不同的系统架构。厂商提供了全面的技术支持文档和资料,包括订购信息、封装图纸等,确保用户能够轻松地集成这些 IC 到他们的设计方案中。

    常见问题与解决方案


    1. 问:这些 IC 是否需要额外的电容器?
    - 答:是的,但只需要少量的小容量电容器(0.1µF),用于电压转换。
    2. 问:如何判断 IC 已进入关断模式?
    - 答:当 IC 进入关断模式时,相应的 READY 输出将被拉低,从而通知系统进入关断状态。
    3. 问:是否支持软件控制的关断?
    - 答:部分型号支持软件控制的关断,具体取决于设备型号。

    总结和推荐


    ICL3221E/ICL3222E/ICL3223E/ICL3232E/ICL3241E/ICL3243E 系列 IC 不仅在电气性能方面表现出色,还具有优异的 ESD 保护能力和低功耗特性。这些特点使其成为笔记本电脑、手机和其他便携式设备的理想选择。综合来看,我们强烈推荐这些 IC 用于各种需要高可靠性和低功耗的 RS-232 通信应用中。

ICL3223EIVZ-T7A参数

参数

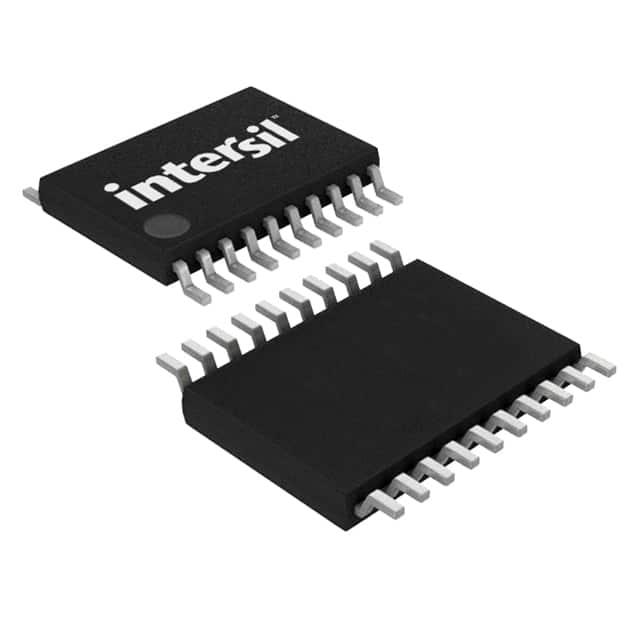

通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ICL3223EIVZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ICL3223EIVZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ICL3223EIVZ-T7A ICL3223EIVZ-T7A数据手册

ICL3223EIVZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.82 ¥ 15.379
库存: 500
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 3844.75
