ISL3175EIUZ-T

产品分类: 其他接口芯片
产品描述:
供应商型号: 968-ISL3175EIUZ-T
供应商: Mouser
标准整包数: 1

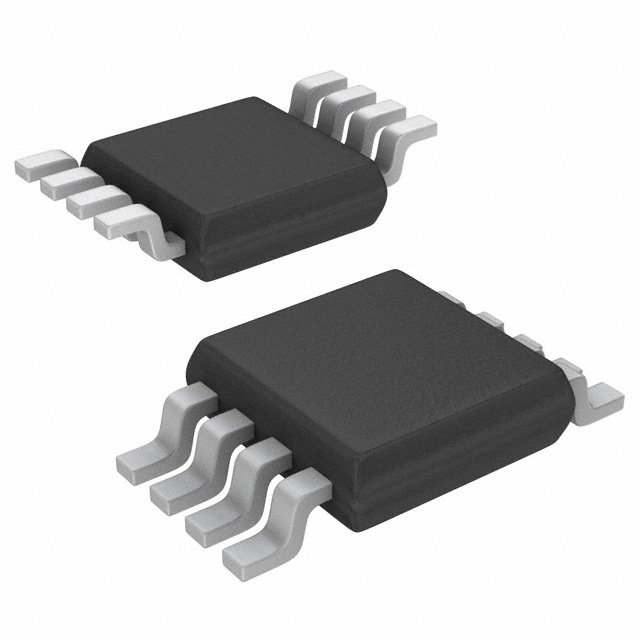

RENESAS ELECTRONICS 其他接口芯片 ISL3175EIUZ-T

ISL3175EIUZ-T概述

    ISL3170E, ISL3171E, ISL3172E, ISL3173E, ISL3174E, ISL3175E, ISL3176E, ISL3177E, ISL3178E:±15kV ESD保护、3.3V供电的RS-485/RS-422收发器

    产品简介


    Intersil的ISL317xE系列是一款±15kV IEC61000静电放电(ESD)保护的单通道RS-485/RS-422收发器,专为高可靠性工业和通信应用设计。这些收发器支持3.3V电源电压,能够在全双工和半双工配置下运行,支持高速数据传输和低功耗模式,广泛应用于自动化仪表、工业控制网络、安防监控系统及楼宇环境控制系统。
    产品主要功能包括高数据速率传输、热插拔支持、低功耗设计、±15kV静电防护和真正的“1/8单位负载”能力,允许单个网络上最多连接256个节点。这使得它在长距离通信和高节点数网络中表现出色。

    技术参数


    以下是ISL317xE系列的核心技术规格:
    | 参数 | 值 |

    | 数据速率 | 最大20Mbps |
    | 驱动器摆率限制 | 是/否 |
    | 热插拔支持 | 支持/不支持 |
    | 网络上的最大节点数 | 256 |
    | 单路功耗电流(最大值) | 510µA |
    | 关闭功耗电流(典型值) | 10nA |
    | 工作温度范围 | -40°C 至 +85°C |
    | 包装形式 | 8引脚MSOP、SOIC;10引脚MSOP;14引脚SOIC |

    产品特点和优势


    ISL317xE系列以其高可靠性、灵活性和低功耗著称。其独特功能包括:
    - ESD保护:达到±15kV IEC61000标准,显著提高抗干扰能力和稳定性。
    - 全失效安全接收器:即使在输入端开路、短路或浮空情况下,也能确保输出逻辑高信号。
    - 热插拔功能:在设备启动时自动将发送和接收输出保持为高阻态,防止过流损坏。
    - 低功耗:在满载条件下仅需800µA的电流,关机模式下电流仅为10nA,非常适合电池供电设备。
    - 多协议支持:同时满足RS-485和RS-422通信协议的要求。
    - 紧凑封装:采用MSOP和SOIC封装,占用空间减少50%,适合空间受限的应用场景。

    应用案例和使用建议


    ISL317xE系列产品广泛应用于各种高节点数量的通信系统,例如智能电网仪表读取系统、建筑环境控制和工厂自动化网络。在智能电表场景中,通过集成这些收发器可以显著降低网络成本并提升稳定性。为了优化性能,建议遵循以下建议:
    - 在安装过程中避免不必要的输入浮动情况。
    - 使用适当的终端电阻来减少反射噪声。
    - 对于长距离通信,选择具备摆率限制的型号以降低EMI影响。

    兼容性和支持


    ISL317xE系列收发器与其他主流RS-485/RS-422接口芯片具有良好的兼容性,可轻松替代现有设计中的同类产品。此外,Intersil提供了详尽的技术文档和支持服务,包括数据手册、应用笔记和技术支持热线。

    常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    1. 设备启动时无法正常工作
    原因:未正确实现热插拔功能。
    解决方案:检查电路设计,确保所有EN引脚已正确连接。
    2. 接收到的数据不稳定
    原因:输入信号受到强电磁干扰。
    解决方案:增加滤波电容或更换具有内置滤波器的型号。

    总结和推荐


    总体而言,ISL317xE系列收发器凭借其卓越的性能、可靠性和多功能性成为工业通信领域的理想选择。无论是需要大量节点接入的复杂网络还是注重成本效益的小型系统,都能从中受益。强烈推荐用于对信号完整性要求高的应用场景。
    如果您正在寻找一款集高性能与易用性于一体的RS-485/RS-422收发器,ISL317xE系列无疑是最佳之选。

ISL3175EIUZ-T参数

参数
3.05mm(Max)
3.05mm(Max)
950μm(Max)
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL3175EIUZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL3175EIUZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL3175EIUZ-T ISL3175EIUZ-T数据手册

ISL3175EIUZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4265 ¥ 20.5039
10+ $ 2.1045 ¥ 17.783
25+ $ 1.947 ¥ 16.4522
100+ $ 1.5984 ¥ 13.5065
250+ $ 1.4364 ¥ 12.1376
500+ $ 1.3176 ¥ 11.1337
1000+ $ 1.1988 ¥ 10.1299
2500+ $ 1.0091 ¥ 8.5265
库存: 7533
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.5
