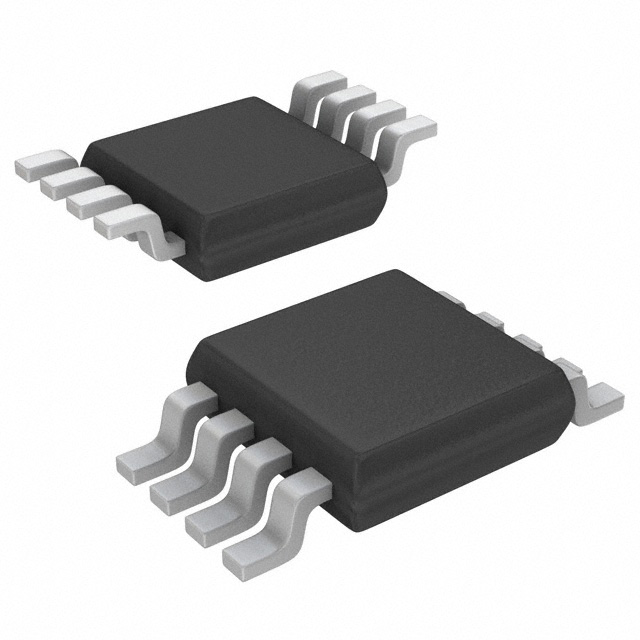

ISL32601EFUZ-T

产品分类: 其他接口芯片
产品描述:
供应商型号: MIK-ISL32601EFUZ-T
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 ISL32601EFUZ-T

ISL32601EFUZ-T概述

    ISL32600E, ISL32601E, ISL32602E, ISL32603E RS-485/RS-422 Transceivers

    1. 产品简介


    ISL32600E、ISL32601E、ISL32602E 和 ISL32603E 是一款高性能、低功耗的差分通信收发器,支持从 1.8V 到 3.3V 的电源电压范围。这些设备经过 ±15kV IEC61000 ESD 保护设计,能够满足工业和自动化领域的严格要求。产品广泛应用于传感器接口、过程控制网络、安全摄像头网络及楼宇环境控制系统等领域。

    2. 技术参数


    - 电源电压范围:1.8V 至 3.3V
    - 最大供应电流:
    - ISL32601E: 3V 时 100µA(最大)
    - ISL32603E: 1.8V 时 150µA(最大)
    - 休眠供应电流:10nA
    - ESD 保护等级:RS-485 I/O 引脚 ±15kV
    - 信号切换阈值:对称,提供最高 65mV 滞回以提高抗噪能力
    - 数据速率:128kbps 至 460kbps
    - 工作温度范围:-40°C 至 +125°C
    - 单总线负载:最多可支持 256 台设备(满足 RS-485 规范的 32 单位负载最大限制)

    3. 产品特点和优势


    - 低功耗:即使在全速运行下也能保持极低的功耗,有助于延长系统电池寿命。
    - 高可靠性:通过 ±15kV 的 ESD 保护,能够在极端环境中稳定运行。
    - 多功能性:适用于半双工和全双工应用,且提供多种封装选择,便于集成到不同设计中。
    - 鲁棒性:采用超低关闭供电电流,确保长时间处于非活动状态时能显著减少功耗。

    4. 应用案例和使用建议


    - 差分传感器接口:利用其高达 256 台设备的多节点连接能力,适用于构建复杂的传感器网络。
    - 过程控制网络:特别适合用于需要高可靠性的工业自动化系统,如工厂生产线。
    - 建筑环境控制和照明系统:其宽泛的工作温度范围使其成为理想的选择。
    使用建议:在配置收发器网络时,应考虑正确的总线匹配电阻选择。对于确保信号正确检测,可以参考 TB509 文档。

    5. 兼容性和支持


    - 兼容性:设计符合 RS-485/RS-422 标准,适用于现有通信基础设施。
    - 支持:制造商提供详细的文档和技术支持,帮助用户轻松集成到现有系统中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备不能正常启动 | 确认所有连接正确,特别是电源和接地引脚。 |
    | 接收数据不稳定 | 检查总线终端电阻是否正确匹配,确保无反射波干扰。 |
    | 功耗异常增加 | 确认所有使能引脚(DE 和 RE)设置正确,防止意外启用。 |

    7. 总结和推荐


    ISL32600E、ISL32601E、ISL32602E 和 ISL32603E 是非常高效且可靠的 RS-485/RS-422 收发器,适合多种工业应用场合。其低功耗特性、宽泛的工作温度范围及高 ESD 保护能力,使得它在市场上具有很强的竞争优势。强烈推荐在需要高性能、高可靠性的通信网络项目中使用这些设备。

ISL32601EFUZ-T参数

参数
通用封装 MSOP-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ISL32601EFUZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL32601EFUZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL32601EFUZ-T ISL32601EFUZ-T数据手册

ISL32601EFUZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
