82V2044EPFG8

产品分类: 其他接口芯片
产品描述: Line Interface Unit 49.152Mbps E1/J1/T1 Short Parallel/Serial 128-Pin TQFP T/R
供应商型号: Q-82V2044EPFG8
供应商: 期货订购
标准整包数: 1000

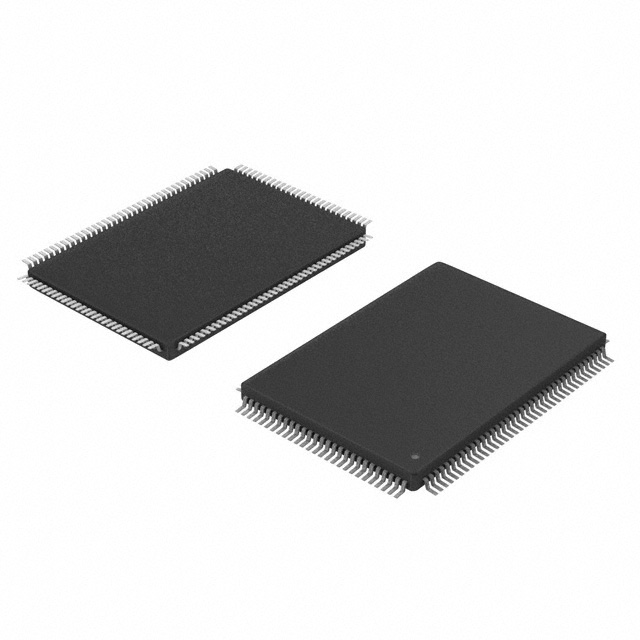

RENESAS ELECTRONICS 其他接口芯片 82V2044EPFG8

82V2044EPFG8概述


    产品简介


    IDT82V2044E是一款四通道T1/E1/J1短程线路接口单元,适用于多种通信应用。它支持四个独立通道的T1、E1或J1线路接口配置,具备高性能的时钟恢复、信号编码和解码功能。此外,该芯片还提供了波形整形、脉冲调整和抖动衰减等功能,能够显著提升通信质量和可靠性。

    技术参数


    - 供电电压: 单路3.3V电源,数字接口耐压可达5V。
    - 支持标准:
    - ANSI T1.102, T1.403, T1.408
    - ITU I.431, G.703, G.736, G.775, G.823
    - ETSI 300-166, 300-233, TBR 12/13
    - AT&T Pub 62411
    - 通道配置:
    - 可编程的T1/E1/J1可切换性,支持任意线路条件。
    - 每个通道可单独设置波形模板、线端阻抗、脉冲形状调整、Jitter Attenuator位置(接收路径或发送路径)、单轨/双轨系统接口、B8ZS/HDB3/AMI线路编码/解码、传输时钟边沿和电平、接收时钟边沿和电平、发射机/接收机电源关闭、线驱动高阻设置等。
    - 敏感度: 接收灵敏度最高可达-20dB。
    - 监测功能: 非侵入式监测,符合ITU G.772标准。
    - 保护功能: 线路驱动器短路保护,LOS检测及可编程LOS阈值,AIS检测,JTAG接口。
    - 兼容接口: 支持串行控制接口、Motorola和Intel非复用接口。
    - 封装: 128引脚TQFP。

    产品特点和优势


    IDT82V2044E的主要优势包括:
    - 多通道设计: 四个独立通道可同时处理T1、E1或J1接口,提高了系统的灵活性和可扩展性。
    - 高集成度: 内置多种信号处理功能,如波形整形、编码解码和抖动衰减,减少了外部组件的数量。
    - 可编程性: 各种参数均可通过软件进行编程调整,满足不同应用需求。
    - 高可靠性和灵活性: 适应不同的线路条件,支持不同阻抗匹配和信号格式。
    - 非侵入式监测: 符合ITU G.772标准,便于网络维护。

    应用案例和使用建议


    IDT82V2044E广泛应用于SDH/SONET、LAN、WAN、路由器、无线基站、IADs、IMAs、IMAPs、网关、帧中继接入设备、CSU/DSU设备等领域。例如,在一个典型的应用中,IDT82V2044E被部署在SDH网络中作为线路接口单元,用于实现不同协议之间的转换和信号处理。为了优化性能,建议:
    - 在实际应用中根据线路条件调整波形模板和阻抗匹配。
    - 定期检查和调整Jitter Attenuator的位置,以确保信号质量。
    - 使用非侵入式监测功能进行定期维护和故障排查。

    兼容性和支持


    IDT82V2044E支持多种串行和并行控制接口,可以方便地与其他电子元器件或设备进行连接。制造商提供详细的编程信息和技术支持,包括寄存器列表、地图和描述,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    1. 问题: 设备无法正常启动。
    - 解决方案: 检查电源电压是否稳定,确认所有配置寄存器已正确初始化。
    2. 问题: 信号质量不佳。
    - 解决方案: 调整波形模板和阻抗匹配,重新配置Jitter Attenuator。
    3. 问题: 通信中断。
    - 解决方案: 检查LOS和AIS检测状态,确认线路连接是否正常。

    总结和推荐


    IDT82V2044E是一款高性能的四通道T1/E1/J1短程线路接口单元,具有高度集成、可编程性强、灵活性高等优点。它广泛应用于各种通信领域,为用户提供可靠的数据传输和信号处理解决方案。总体来说,IDT82V2044E是一个非常值得推荐的产品。

82V2044EPFG8参数

参数
长*宽*高 20mm*14mm*1.6mm
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

82V2044EPFG8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

82V2044EPFG8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS 82V2044EPFG8 82V2044EPFG8数据手册

82V2044EPFG8封装设计

查看详情并下载
Symbol
Footprint
3D Model
