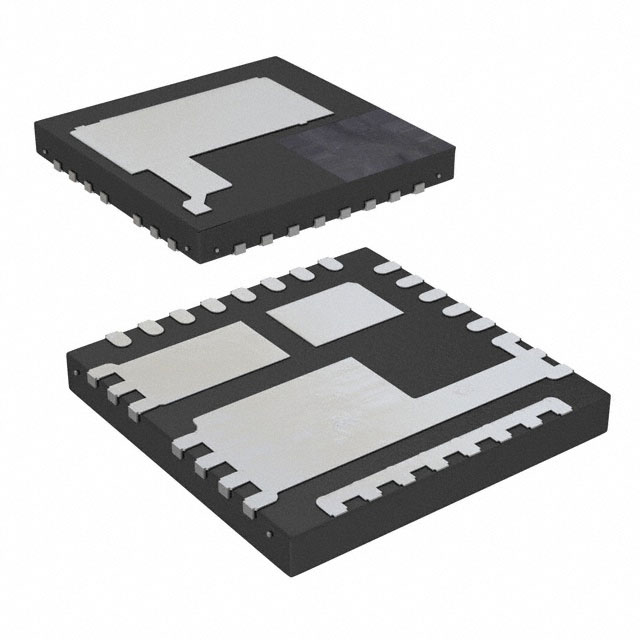

ISL99227BFRZ-T

产品分类: 其他接口芯片
产品描述: Smart Power Stage Module 32-Pin PQFN EP T/R
供应商型号: ISL99227BFRZ-T
供应商: 云汉优选
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 ISL99227BFRZ-T

ISL99227BFRZ-T概述


    产品简介


    ISL99227 和 ISL99227B 智能功率阶段模块
    ISL99227 和 ISL99227B 是智能功率阶段(SPS)模块,旨在兼容 ISL68xxx/69xxx 数字多相(DMP)控制器及 ISL6617A 相位倍增器。这两个模块集成了高精度的电流和温度监测器,能够将监测数据反馈至控制器和倍增器,从而完成一个多相 DC/DC 系统。它们简化了设计流程并提高了系统性能,通过消除 DCR 测量网络及其相关热补偿。轻负载效率则通过专用的低侧 FET 控制引脚得以支持。具有业界领先热增强特性的 5x5 PQFN 封装允许最小化的 PCB 占用空间。

    技术参数


    - 输入范围:+4.5V 至 +18V
    - 支持直流电流:60A
    - ISL99227:3.3V 兼容三态 PWM 输入
    - ISL99227B:5.0V 兼容三态 PWM 输入
    - 下坡电流检测
    - ±3% 准确度电流监测器(IMON)
    - 8mV/°C 温度监测器(OT 标志)
    - 集成全面故障保护(包括过电压、过温、过流保护)
    - 最大开关频率:2MHz
    - 工作温度范围:ISL99227IRZ-T (-40°C 至 +85°C),ISL99227FRZ-T (-40°C 至 +125°C)

    产品特点和优势


    ISL99227 和 ISL99227B 产品的主要优势在于其集成的高精度电流和温度监测功能,以及支持 3.3V 和 5.0V 的三态 PWM 输入。此外,它们的高可靠性得益于对各种故障条件的全面保护,如过电压、过温、过流保护。它们还提供一个开放漏极故障报告输出,便于故障处理。采用双冷却 PQFN 封装不仅降低了功耗,而且节省了 PCB 占用空间。

    应用案例和使用建议


    - 高频率和高效 VRM 和 VRD
    - 微处理器的核心、图形和内存调节器
    - 服务器、网络和云计算的高密度 VR
    - POL DC/DC 转换器和视频游戏机
    在实际应用中,ISL99227 和 ISL99227B 可以用于构建多相 DC/DC 转换器,提高电源系统的效率和稳定性。为了确保最佳性能,建议使用高ESR陶瓷电容器进行滤波和去耦,并尽量使用多个通孔连接接地,以提升热性能和电气性能。

    兼容性和支持


    - 兼容性:ISL99227 和 ISL99227B 分别兼容 ISL68xxx/69xxx 和 ISL6617A 相位倍增器。
    - 支持和维护:用户可以通过访问 Renesas 官方网站获取产品页面上的相关文档和支持信息。Renesas 还提供了详细的热管理指南和技术文档(如 TB347 和 TB363),帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:产品在工作过程中突然关断
    解决方案:检查供电电压(VCC/PVCC)是否稳定,并确认是否有故障信号输出(FAUILT#)。如果有故障信号,需要进一步排查过电压、过温或过流等问题。

    - 问题2:产品温度过高
    解决方案:确保散热措施到位,增加散热片或者风扇。同时检查热敏电阻(TMON)连接是否正常,如果异常,则可能需要更换或调整温度传感器。

    总结和推荐


    ISL99227 和 ISL99227B 模块具备高精度电流和温度监测、全面的故障保护和高效的开关频率,非常适合高频率和高效 VRM、VRD 应用,尤其是在微处理器的调节器中表现出色。其先进的热管理能力和紧凑的封装设计使其在市场上具有显著的竞争力。综上所述,强烈推荐使用这些模块来构建高性能和高可靠性的电源系统。

ISL99227BFRZ-T参数

参数
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 PQFN-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL99227BFRZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL99227BFRZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL99227BFRZ-T ISL99227BFRZ-T数据手册

ISL99227BFRZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
