HIN202EIBNZ

产品分类: 其他接口芯片
产品描述: Renesas Electronics 线路收发器, SOIC封装, 16引脚
供应商型号: AV-S-ITSHIN202EIBNZ
供应商: Avnet
标准整包数: 960

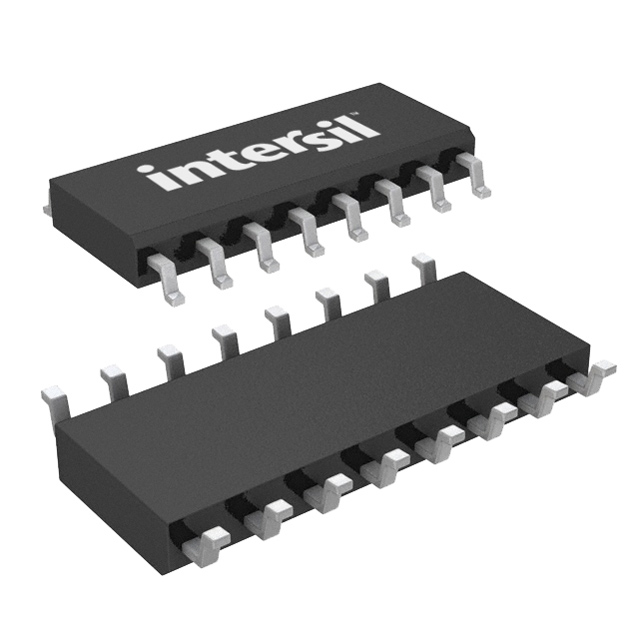

RENESAS ELECTRONICS 其他接口芯片 HIN202EIBNZ

HIN202EIBNZ概述


    产品简介


    基本描述
    HIN202E, HIN206E, HIN207E, HIN208E, HIN211E, HIN213E 和 HIN232E 是一款集成了高电平兼容性(TTL/CMOS)输入的 ±15kV 静电放电(ESD)保护 RS-232 收发器。这些器件专为需要高速 RS-232 通信的应用设计,尤其适合没有 ±12V 电源供应的应用场合。
    主要功能
    - 符合所有 EIA RS-232E 和 V.28 标准
    - ±15kV ESD 保护,适用于 RS-232 输入输出引脚
    - 单独 +5V 电源供电
    - 自带电压倍增器和反相器,可从 +5V 电源生成 ±10V 电源
    - 多个收发器组合,适应不同应用需求
    应用领域
    - 计算机(便携式、主机、笔记本)
    - 外设(打印机、终端)
    - 仪器仪表
    - 不间断电源(UPS)
    - 调制解调器和 ISDN 终端适配器

    技术参数


    供电要求
    - 工作电压范围:+5V ±10%
    - 关断模式下功耗低至 1μA
    输入输出规格
    - 逻辑输入:低电平电压范围 -0.3V 到 0.8V;高电平电压范围 2.0V 到 5V
    - 接收器输出:低电平电压范围 -0.3V 到 0.4V;高电平电压范围 3.5V 到 4.6V
    - 收发器输入:支持 TTL/CMOS 输入,内置 400kΩ 上拉电阻
    接收器输入
    - 输入电压范围:-30V 至 +30V
    - 输入阻抗:3kΩ 到 7kΩ
    - 输入滞回电压:0.2V 至 1.0V
    发射器输出
    - 输出电压摆幅:±5V 至 ±10V
    - 输出电阻:300Ω
    - 短路电流:±10mA
    时序特性
    - 启动时间:600ns
    - 关闭时间:200ns
    - 传播延迟:0.5μs 至 40μs
    - 斜率(Slew Rate):3V/μs 至 45V/μs

    产品特点和优势


    - 高电平兼容性:支持 TTL/CMOS 输入,具备真三态 TTL/CMOS 接收器输出
    - 低功耗:关断模式下功耗低至 1μA
    - 集成度高:单片集成电压倍增器和反相器
    - 多功能组合:提供多种驱动和接收器组合,以适应不同的应用需求
    - 可靠性:ESD 保护高达 ±15kV,确保设备在使用过程中的可靠性

    应用案例和使用建议


    应用案例
    - 便携式计算机:HIN206E 的低功耗关断模式特别适合电池供电的便携式设备。
    - 工业控制:HIN213E 的两路活动接收器在关断模式下易于唤醒,适用于工业控制系统中的应用。
    使用建议
    - 在选择具体型号时,根据应用需求选择适当的驱动和接收器数量。
    - 注意外部电容的选择,建议使用至少 0.1μF 的电容。
    - 确保外部接线与内部电路的接地连接正确无误。

    兼容性和支持


    - 兼容性:这些器件与标准的 RS-232 设备兼容,且可通过内部电压转换器自动生成 ±10V 电源,因此无需额外的电源。
    - 支持:制造商提供详细的技术文档和应用指南,涵盖安装、配置和故障排除等方面。

    常见问题与解决方案


    常见问题
    1. 电源供电不稳定
    - 解决办法:确保供电电源在 ±10% 之内稳定。
    2. 信号干扰
    - 解决办法:增加滤波电容以减少干扰。
    3. 传输速率过低
    - 解决办法:检查发射器和接收器之间的布线是否过长,适当缩短线路长度或使用屏蔽线缆。

    总结和推荐


    产品评估
    HIN202E, HIN206E, HIN207E, HIN208E, HIN211E, HIN213E 和 HIN232E 是高性能的 RS-232 收发器,具有出色的性能和广泛的用途。它们特别适合需要高可靠性、低功耗和多种配置选项的应用场景。
    结论
    推荐在需要高可靠性的 RS-232 通信系统中使用这些收发器。它们不仅能够满足严格的电气特性要求,还提供了多样化的驱动和接收器组合,使其成为市场上最具竞争力的产品之一。

HIN202EIBNZ参数

参数
长*宽*高 9.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

HIN202EIBNZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HIN202EIBNZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS HIN202EIBNZ HIN202EIBNZ数据手册

HIN202EIBNZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
