ISL84053IBZ

产品分类: 其他接口芯片
产品描述: Renesas Electronics 多路复用器, 多路复用器, 8 线解复
供应商型号: 2640652
供应商: 海外现货
标准整包数: 5

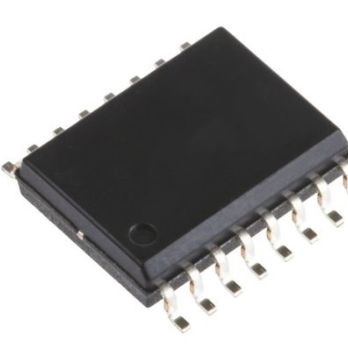

RENESAS ELECTRONICS 其他接口芯片 ISL84053IBZ

ISL84053IBZ概述


    产品简介


    ISL84051, ISL84052, ISL84053 系列模拟开关
    ISL84051、ISL84052 和 ISL84053 是来自 Intersil 的高精度双向模拟开关,这些器件被设计用于多种应用场合。ISL84051 是一个8通道多路复用器/解复用器,ISL84052 是一个双差分4通道多路复用器/解复用器,而 ISL84053 是一个三单极双投(SPDT)开关。这些产品广泛应用于通信系统、便携设备、音频和视频信号路由以及各种电路中。

    技术参数


    - 电源电压范围:单电源供电时为 +2V 至 +12V;双电源供电时为 ±2V 至 ±6V。
    - 电阻:±5V 电源时,导通电阻(rON)最大值为 100Ω;+5V 单电源供电时,最大值为 225Ω。
    - 匹配性:各通道间的导通电阻差异(ΔrON)最大值小于 6Ω(±5V 电源供电)。
    - 切换速度:单电源 +5V 供电时,导通时间(tON)为 90ns,关断时间(tOFF)为 60ns。
    - 泄漏电流:±5V 电源供电时,关断泄漏电流最大为 5nA(@ +85°C)。
    - 逻辑兼容性:所有数字输入具有 0.8V 至 2.4V 的逻辑阈值,确保与 TTL/CMOS 兼容。

    产品特点和优势


    ISL84051、ISL84052 和 ISL84053 系列产品提供了出色的信号路由性能和低泄漏电流。特别是,它们能够处理从轨到轨的模拟信号,这使得它们非常适合音频和视频信号路由等应用场景。这些产品还具备快速的切换性能,导通时间和关断时间分别为 90ns 和 60ns,确保高效的信号传输。此外,低导通电阻(rON)和低泄漏电流特性使其成为高性能应用的理想选择。

    应用案例和使用建议


    应用案例
    1. 通信系统:ISL84052 和 ISL84053 能够在调制解调器(如 ADSL 和 VDSL 模块)中用于信号路由。
    2. 测试设备:ISL84051 可用于医疗成像设备(如 MRI 和 CT 扫描仪)中的信号路由。
    3. 音频和视频信号路由:ISL84051、ISL84052 和 ISL84053 可以用于音视频信号的切换和路由。
    使用建议
    1. 确保正确的电源配置:在使用前,确认正确连接电源和接地端子。对于单电源配置,将 V- 端子连接到 GND。
    2. 控制信号路径:通过 INH 控制引脚可以同时打开或关闭所有信号路径。在正常操作中,应将 INH 引脚连接到 GND。
    3. 遵守安全规范:在操作过程中,不要超出最大额定值,避免影响产品的可靠性和寿命。

    兼容性和支持


    ISL84051、ISL84052 和 ISL84053 与 MAX4051/MAX4051A、MAX4052/MAX4052A 和 MAX4053/MAX4053A 以及其他标准 74HC4051、74HC4052 和 74HC4053 设备具有引脚兼容性。这些产品提供了铅(Pb)-Free 版本,符合 RoHS 规范,便于环保制造。

    常见问题与解决方案


    1. 问题:如何确保模拟开关的工作性能?
    - 解决方案:确保提供适当的电源电压范围,并按照数据手册中的测试电路进行连接。

    2. 问题:如何正确配置接地端子?
    - 解决方案:对于单电源配置,将 V- 端子连接到 GND。
    3. 问题:如何控制所有开关的打开和关闭?
    - 解决方案:将 INH 引脚连接到所需的电平(GND 或 V+)来实现。

    总结和推荐


    ISL84051、ISL84052 和 ISL84053 系列模拟开关提供了优异的性能和可靠性。这些产品在多种应用场景中表现出色,特别适合需要高效信号路由和切换的应用。鉴于其卓越的性能和广泛的适用性,强烈推荐这些产品用于相关的设计项目中。

ISL84053IBZ参数

参数
10mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

ISL84053IBZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL84053IBZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL84053IBZ ISL84053IBZ数据手册

ISL84053IBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
