74FCT16374CTPAG

产品分类: 触发器
产品描述: 正边沿 500μA 5.2ns@ 5V,50pF 三态,非反相 2 4.5V 5.5V 64mA Standard 74FCT 3.5pF 32mA TSSOP-48 贴片安装 12.5mm*6.1mm*1mm
供应商型号: 800-1604-5-ND
供应商: Digi-Key
标准整包数: 1

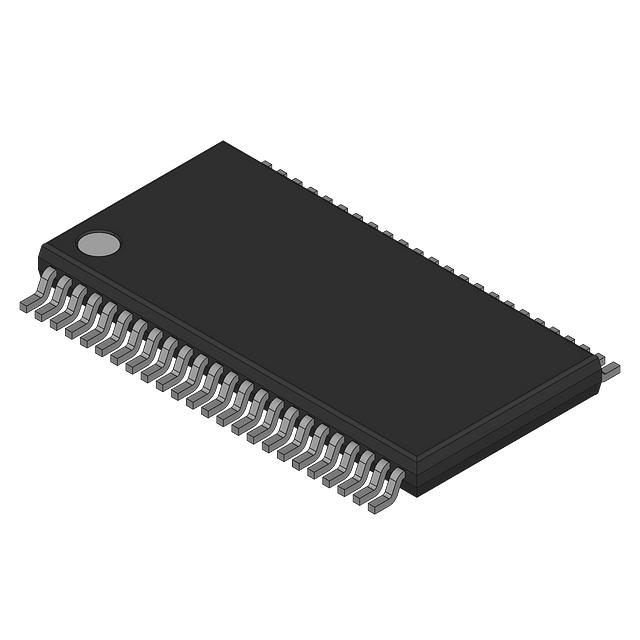

RENESAS ELECTRONICS 触发器 74FCT16374CTPAG

74FCT16374CTPAG概述

    # IDT74FCT16374AT/CT/ET 技术手册:快速CMOS 16位寄存器(三态)

    产品简介


    IDT74FCT16374AT/CT/ET 是一款基于先进双金属CMOS技术的高性能16位边沿触发D型寄存器,适用于多种工业级应用。该产品设计用于高速、低功耗的数据同步和存储,其输入和输出均为三态控制结构,能够满足各种复杂的逻辑需求。本产品广泛应用于数据总线缓冲、存储器接口和高性能背板驱动等领域。
    主要功能
    - 数据存储与同步
    - 高速传输能力
    - 输出方向控制(三态)
    - 宽电压范围支持
    应用领域
    - 工业控制
    - 数据通信
    - 计算机外设
    - 测试设备

    技术参数


    以下是IDT74FCT16374AT/CT/ET的关键技术参数:
    | 参数 | 值 | 单位 |
    |
    | 电源电压(VCC) | 5 ±10% | V |
    | 输入高电平(VIH) | ≥2 | V |
    | 输入低电平(VIL) | ≤0.8 | V |
    | 输出电流(IO) | -60 至 +120 | mA |
    | 输出高阻抗电流(IOZ) | ±1 | µA |
    | 最大漏电流(IOUT) | ≤±1 | µA |
    | 工作温度范围(TSTG) | -65 至 +150 | °C |
    | 存储器范围(ABSL MAX) | -0.5 至 VCC+0.5 | V |
    | 驱动能力 | 高达 -32mA (IOH), 64mA (IOL) | mA |
    | 输出延迟(tPLH/tPHL) | 2 至 6.5 ns | ns |
    | 输出偏移(tSK(o)) | ≤0.5 ns | ns |

    产品特点和优势


    IDT74FCT16374AT/CT/ET 的独特功能和优势使其成为同类产品中的佼佼者:
    1. 高速性能:具有极低的传播延迟(tPLH/tPHL ≤ 6.5 ns),适合高频应用。
    2. 宽温支持:能够在工业级-40°C至+85°C的温度范围内稳定运行。
    3. 高可靠性:静电放电保护(ESD)超过2000V,符合MIL-STD-883标准。
    4. 高驱动能力:强大的输出能力(-32mA IOH, 64mA IOL),支持长距离信号传输。
    5. 低功耗设计:典型待机电流仅为5至500 µA。
    6. 高噪声免疫力:输入端集成滞后电路(Hysteresis),提升抗噪能力。

    应用案例和使用建议


    应用案例
    - 背板数据传输:作为背板驱动器,支持高速、高容性负载。
    - 多通道缓冲器:可以灵活配置为两个独立的8位寄存器或一个完整的16位寄存器。
    - 工业控制设备:用于PLC模块、工控主板等关键逻辑节点。
    使用建议
    - 在高容性负载下使用时,建议增加外部去耦电容以减少信号失真。
    - 考虑到电源纹波的影响,建议采用高质量稳压电源并靠近器件布线。
    - 对于大规模系统,建议将输入引脚的上拉电阻统一设置为1kΩ,以确保稳定性。

    兼容性和支持


    IDT74FCT16374AT/CT/ET 支持多种封装形式,包括TSSOP和SSOP,便于适应不同的设计需求。厂商提供全面的技术支持,包括在线资源、电话技术支持和邮件咨询(logichelp@idt.com)。此外,其与主流的工业级芯片具备良好的兼容性,可轻松融入现有设计中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出不稳定 | 检查电源电压(VCC)是否正常 |
    | 延迟时间超出预期 | 降低负载电容(CL),优化布线 |
    | 寄存器无法切换状态 | 确保时钟脉冲宽度(tW)满足要求 |
    | 静态功耗过高 | 检查是否正确接地,避免浮接 |

    总结和推荐


    综合评估
    IDT74FCT16374AT/CT/ET 是一款集高性能、低功耗、高可靠性和易用性于一体的工业级寄存器产品。其优异的高速性能和宽温特性使其特别适合于苛刻的工业应用场景。
    推荐结论
    强烈推荐使用IDT74FCT16374AT/CT/ET。无论是针对小型嵌入式系统还是大型工业设备,该产品都能提供卓越的性能表现和经济实惠的成本效益。如果您正在寻找一款既强大又可靠的高速寄存器解决方案,这款产品无疑是一个明智的选择。

74FCT16374CTPAG参数

参数
最小工作供电电压 4.5V
最大工作供电电压 5.5V
输出类型 三态,非反相
逻辑功能 Standard
逻辑系列 74FCT
低电平输出电流 64mA
触发器类型 正边沿
极性 -
时钟频率 -
Iq-静态电流 500μA
元件数量 2
高电平输出电流 32mA
传播延迟时间 5.2ns@ 5V,50pF
输入类型 -
输入电容 3.5pF
长*宽*高 12.5mm*6.1mm*1mm
通用封装 TSSOP-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

74FCT16374CTPAG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

74FCT16374CTPAG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 触发器 RENESAS ELECTRONICS 74FCT16374CTPAG 74FCT16374CTPAG数据手册

74FCT16374CTPAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
