ISL54222AIUZ

产品分类: 其他接口芯片
产品描述: Renesas Electronics 多路复用器, 多路复用器, 2-1
供应商型号: ISL54222AIUZ
供应商: 国内现货
标准整包数: 5

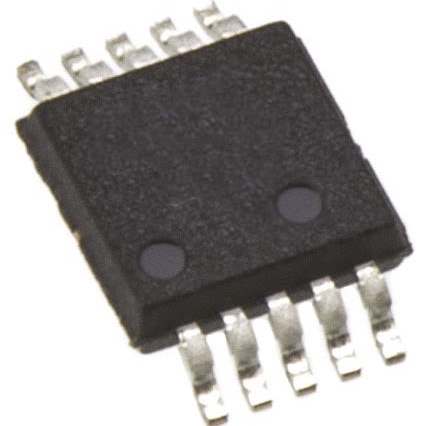

RENESAS ELECTRONICS 其他接口芯片 ISL54222AIUZ

ISL54222AIUZ概述

    高速USB 2.0多路复用器——ISL54222A

    产品简介


    ISL54222A是Intersil公司推出的一款高性能双2:1多路复用器,专为便携式电池供电设备中的高速USB信号切换和路由而设计。该芯片能够在单个1.8V至3.3V电源下运行,包含两个SPDT(单极双掷)开关,配置成一个DPDT(双极双掷),特别适合处理USB全速(12Mbps)和高速(480Mbps)信号。

    技术参数


    - 信号能力:支持USB高速(480Mbps)和全速(12Mbps)信号。
    - 逻辑兼容性:支持1.8V逻辑电平。
    - 低功耗状态:在所有断开状态下保持低功耗。
    - 过压保护:D-/D+引脚可承受高达5.5V的过电压。
    - 截止频率:-3dB带宽为780MHz。
    - 导通电阻:在VDD=3V时,低至4.4Ω;在VDD=1.8V时,低至5.7Ω。
    - 电源电压范围:1.8V至3.3V。
    - 封装类型:提供µTQFN、TDFN、MSOP等多种封装。
    - 符合标准:无铅(RoHS合规),满足USB 2.0短路和过电压要求。
    - 静电放电防护:人体模型ESD性能超过12kV。

    产品特点和优势


    ISL54222A拥有多个显著优势:
    - 高信号完整性:得益于低导通电阻(仅4.4Ω至5.7Ω)和低导通电容(最大4.2pF),ISL54222A能够有效减少高速信号传输过程中的失真。
    - 广泛的温度适应性:工作温度范围为-40°C至+85°C,适用于各种恶劣环境。
    - 低功耗特性:支持低功耗模式,有助于延长电池寿命。
    - 鲁棒的保护机制:具备过压保护和静电放电防护,增强系统的可靠性和稳定性。
    - 多种封装选项:提供多种小型化封装,方便集成到不同设备中。

    应用案例和使用建议


    ISL54222A广泛应用于以下领域:
    - 便携式媒体播放器:如MP3播放器。
    - 手机和平板电脑:实现USB信号切换。
    - 数码相机和摄像机:支持高速数据传输。
    在实际应用中,可以按照以下建议进行优化:
    - 选择合适的电源电压:确保电源电压稳定在1.8V至3.3V范围内,以获得最佳性能。
    - 布局设计:注意电路板走线布局,减少噪声干扰。
    - 散热设计:由于存在一定的热阻,需考虑适当的散热措施。

    兼容性和支持


    ISL54222A可与多种标准USB设备兼容。Intersil公司提供了详尽的技术支持文档,包括用户手册和评估板指南,帮助用户更好地理解和应用此芯片。

    常见问题与解决方案


    - 问题一:过电压导致设备损坏。
    - 解决办法:确保外部信号不超过D+/D-引脚的最大承受电压(5.5V)。
    - 问题二:信号失真严重。
    - 解决办法:检查电源电压是否稳定,并且尽量减少负载对信号路径的影响。

    总结和推荐


    总体来看,ISL54222A凭借其高性能、低功耗和宽温度适应性,在便携式设备中表现优秀。适用于需要高效USB信号切换的应用场景。如果您正在寻找一款能胜任高速USB信号处理的多路复用器,ISL54222A无疑是一个值得考虑的选择。

ISL54222AIUZ参数

参数
长*宽*高 3mm*3mm*860μm
通用封装 MSOP-10
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

ISL54222AIUZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL54222AIUZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL54222AIUZ ISL54222AIUZ数据手册

ISL54222AIUZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
