HI4P0201-5Z

产品分类: 其他接口芯片
产品描述:
供应商型号: HI4P0201-5Z-ND
供应商: Digi-Key
标准整包数: 1

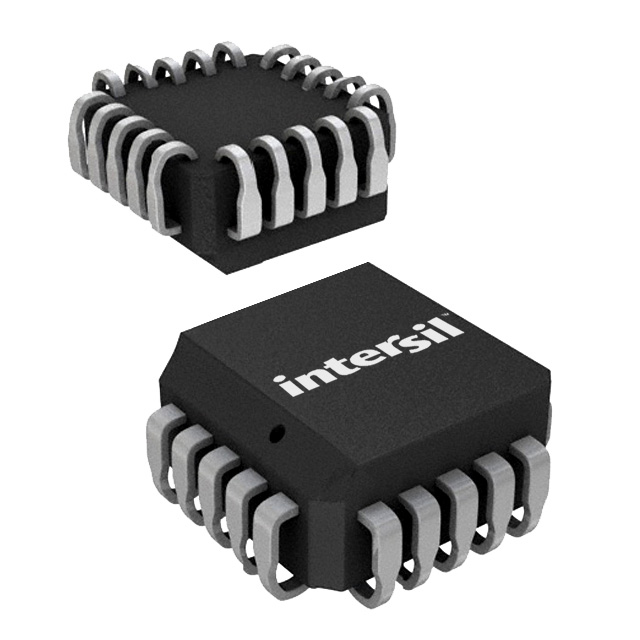

RENESAS ELECTRONICS 其他接口芯片 HI4P0201-5Z

HI4P0201-5Z概述

    HI-200/201 双/四通道SPST CMOS模拟开关

    产品简介


    HI-200和HI-201是双/四通道独立选择型单刀单掷(SPST)模拟开关,主要应用于高频率信号路径切换、采样保持电路、数字滤波器以及运算放大器增益切换网络等领域。这些产品通过提供低电阻(低“ON”电阻)、低功耗及高速开关转换等特点,使得它们非常适合用于高频模拟信号处理。

    技术参数


    - 工作电压范围:±15V
    - 最大输入电流:80mA
    - 开关时间:
    - 开通时间:HI-200为240ns,HI-201为185ns
    - 关断时间:HI-200为330ns,HI-201为220ns
    - 低“ON”电阻:55Ω
    - 低功耗:15mW(25°C)
    - 电源电压:±22V(±11V)
    - 耐压范围:最高44V
    - 热阻:
    - CERDIP封装:θJA为75°C/W,θJC为20°C/W
    - PLCC封装:θJA为80°C/W
    - PDIP封装:θJA为95°C/W
    - SOIC封装:θJA为110°C/W
    - 操作温度范围:
    - HI-201-2:-55°C至125°C
    - HI-201-4:-25°C至85°C
    - HI-200-5, HI-201-5:0°C至75°C
    - HI-201-9:-40°C至85°C

    产品特点和优势


    HI-200和HI-201拥有许多显著的特点,包括:
    - 无铅且符合RoHS标准
    - 宽泛的输入电压范围:±15V
    - 低“ON”电阻:仅55Ω,保证了高效的信号传输
    - 快速开关速度:HI-200的开通时间为240ns,而HI-201为185ns
    - 低功耗:在25°C时仅为15mW
    - 兼容性:完全兼容TTL和CMOS逻辑电平

    应用案例和使用建议


    HI-200和HI-201被广泛应用于多个领域,如:
    - 高频模拟信号路径切换
    - 采样保持电路
    - 数字滤波器
    - 运算放大器增益切换网络
    在使用这些器件时,建议考虑以下几点以优化性能:
    - 确保供电电压在规定范围内(±15V),特别是在单电源设计中应选用HI-300系列以确保兼容性。
    - 检查并确认器件的工作环境温度在规定的操作范围内。

    兼容性和支持


    这些产品具备出色的兼容性,能够与各种TTL和CMOS逻辑接口无缝连接。此外,制造商还提供了详尽的技术支持和售后保障,确保客户能够顺利使用并解决问题。

    常见问题与解决方案


    - 问题:开关时延过高
    - 解决方案:检查供电电压是否在规定范围内,并确保所有连接正确无误。
    - 问题:输出信号质量下降
    - 解决方案:检查负载阻抗是否过大,调整至适当范围。
    - 问题:器件温度过热
    - 解决方案:确认散热措施到位,必要时增加外部冷却装置。

    总结和推荐


    综上所述,HI-200和HI-201凭借其高性能、低成本和易于集成的特点,在模拟信号处理领域具有极高的竞争力。我们强烈推荐在涉及高频信号处理的应用中使用这些产品。无论是用于新项目的开发还是现有系统的升级,HI-200和HI-201都是理想的选择。

HI4P0201-5Z参数

参数
长*宽*高 4.06mm(高度)
通用封装 LCC
安装方式 贴片安装
应用等级 商业级
包装方式 管装

HI4P0201-5Z厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HI4P0201-5Z数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS HI4P0201-5Z HI4P0201-5Z数据手册

HI4P0201-5Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
