首页  >  产品百科  >  ISL54233IRTZ-T

ISL54233IRTZ-T

产品分类: 其他接口芯片
产品描述:
供应商型号: 3869720
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 ISL54233IRTZ-T

ISL54233IRTZ-T概述

    ISL54233 宽带差分 3:1 多路复用器技术手册

    产品简介


    ISL54233 是一款单电源差分 3 路到 1 路多路复用器,可从 2.7V 到 4.6V 的单电源供电范围内正常工作。该器件设计用于在三个不同的差分数据源之间进行多路复用,允许通过一个通用耳机插孔多路复用 USB 2.0 高速数据信号、UART 数据信号和数字视频信号。ISL54233 广泛应用于个人媒体播放器和其他便携式电池供电设备中。

    技术参数


    - 速度规格: 支持 USB 2.0 高速(480Mbps)和全速(12Mbps)信号传输。
    - 输入范围: 输入电压范围为 -2V 到 5.5V,且 COM 引脚支持负摆动至 -2V。
    - 通道隔离度: 在 240MHz 时,OFF 隔离度为 -32dB。
    - 截止频率: -3dB 频率为 1.6GHz。
    - 电源范围: 单电源操作范围为 2.7V 至 4.6V。

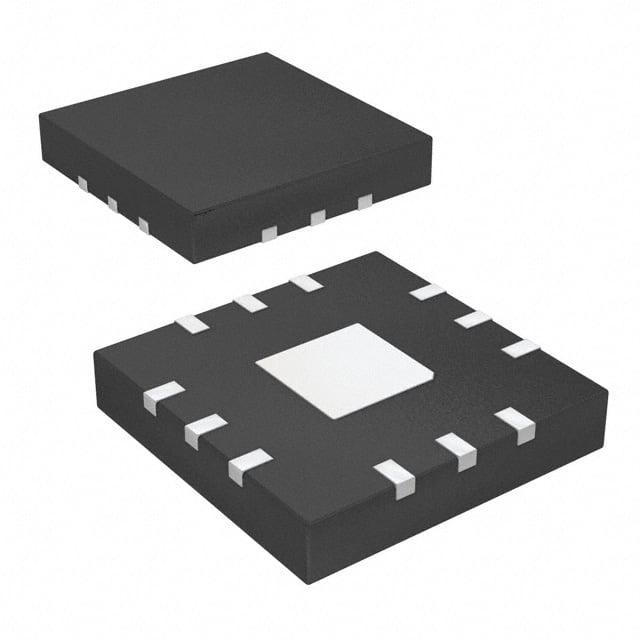

    - 封装: 提供 12 引脚 2.2mmx1.4mm 超薄 QFN 和 12 引脚 3mmx3mm TQFN 封装。

    产品特点和优势


    ISL54233 的独特功能包括:
    - 高速信号处理能力: 可以处理高达 480Mbps 的 USB 高速信号和全速信号。
    - 宽范围输入电压: 支持从 -2V 到 5.5V 的输入电压范围,适用于多种应用场景。
    - 高集成度: 集成了六个低阻抗开关,用于快速切换不同信号。
    - 紧凑封装: 小巧的封装使其易于集成在便携式设备中,如手机和个人媒体播放器。

    应用案例和使用建议


    ISL54233 主要应用于 MP4 播放器、手机、平板电脑和 GPS 设备中。例如,在 MP4 播放器中,该器件可以用于将多个音频和视频信号汇聚到同一个耳机接口上。
    使用建议:
    - 正确的布线布局: 确保 VDD 引脚和 GND 引脚之间的去耦电容尽量靠近引脚放置,以减少噪声。
    - 控制信号管理: 使用微控制器或其他逻辑器件来管理 C0 和 C1 控制引脚的状态,确保正确的数据路径选择。

    兼容性和支持


    ISL54233 符合 USB 2.0 短路要求,无需额外外部组件即可使用。制造商提供相关的技术支持和文档,如技术简报 TB363 和 TB493。

    常见问题与解决方案


    - 问题: 电源电压超出规格范围。
    - 解决方案: 确保电源电压保持在 2.7V 到 4.6V 之间,避免超过最大值。

    - 问题: 输入信号超出范围。
    - 解决方案: 确保所有输入信号均在 -2V 到 5.5V 范围内。

    总结和推荐


    ISL54233 是一款功能强大且高效的差分 3 路到 1 路多路复用器,适用于多种便携式设备中。其高集成度、宽范围输入电压和出色的信号处理能力使其在市场上具有很强的竞争力。强烈推荐在便携式设备和多媒体应用中使用该器件。

ISL54233IRTZ-T参数

参数
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ISL54233IRTZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL54233IRTZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL54233IRTZ-T ISL54233IRTZ-T数据手册

ISL54233IRTZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.118
10+ ¥ 10.2348
50+ ¥ 9.1704
100+ ¥ 9.1704
250+ ¥ 9.0067
500+ ¥ 9.0067
1000+ ¥ 8.8429
2500+ ¥ 8.8429
库存: 2381
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.11
直接购买
加入购物车
