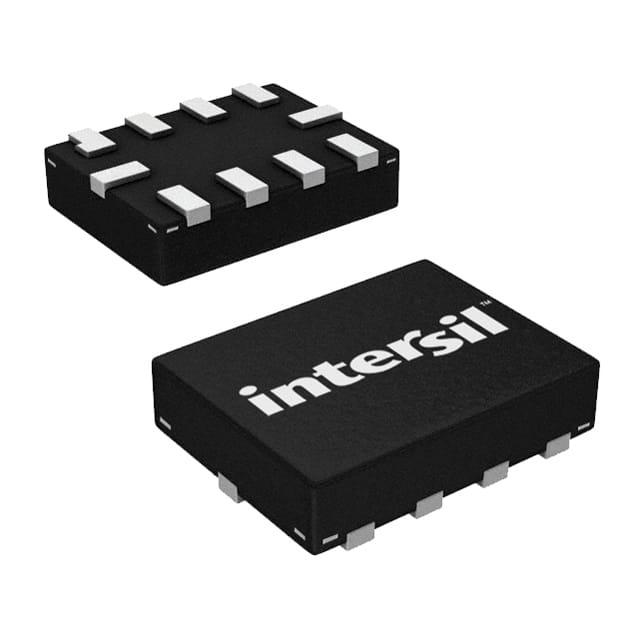

ISL54222AIRU1Z-T

产品分类: 其他接口芯片
产品描述: Analog Multiplexer Dual 2:1 10-Pin UTQFN T/R
供应商型号: ISL54222AIRU1Z-T-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 ISL54222AIRU1Z-T

ISL54222AIRU1Z-T概述

    ISL54222A 高速USB 2.0多路复用器

    产品简介


    ISL54222A 是一款由Intersil公司设计的高性能双通道2:1多路复用器,专为便携式电池供电产品中的高速USB信号(480Mbps)和全速USB信号(12Mbps)的切换和路由而设计。该器件可以单电源供电,电压范围从1.8V到3.3V,特别适合用于MP3播放器、手机、PDA、数码相机和摄像机等应用中。

    技术参数


    - 供电电压:1.8V至3.3V
    - 开关电阻(rON):在1.8V时为5.7Ω(全速),在3.3V时为4.4Ω(高速)
    - 通道间电阻匹配(ΔrON):最高0.072Ω
    - 低电平输入电压(VSELL):0.5V
    - 高电平输入电压(VSELH):1.4V至VDD
    - 输出泄露电流(IHSD1x(OFF)):±0.35nA(全温度范围内)
    - 关断隔离度(OFF Isolation):-28dB
    - 带宽:-3dB频率为780MHz
    - 输入容抗(CHSxOFF):2.6pF
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    - 高速信号处理能力:支持高达480Mbps的USB 2.0高速信号及12Mbps的全速信号
    - 低功耗:具备低功耗关闭状态
    - 热保护:具备过温保护功能
    - 兼容性:兼容多种封装形式(µTQFN、TDFN、MSOP),便于集成
    - 静电保护:具备高抗静电能力(人体模式>12kV)

    应用案例和使用建议


    ISL54222A 广泛应用于便携式媒体播放器、手机、PDA和其他需要USB信号切换的应用中。具体应用中,ISL54222A可作为多路复用器选择两个不同的USB信号源,以便于USB主机与设备之间的数据传输。为了更好地利用这一功能,建议根据具体需求选择合适的封装类型,以适应不同的设计要求。此外,在使用过程中需要注意确保电源电压和信号线的稳定,避免信号失真。

    兼容性和支持


    ISL54222A 与标准的USB 2.0接口兼容,并且无需额外的外部组件即可满足USB 2.0短路和过压要求。该器件提供多种封装选项,包括10引脚1.8mm×1.4mm µTQFN、10引脚2.1mm×1.6mm µTQFN、10引脚TDFN和10引脚MSOP。Intersil公司提供了详尽的技术支持和文档资料,如技术简报和评估板用户手册,帮助用户更方便地使用和集成该产品。

    常见问题与解决方案


    - 问题:ISL54222A 工作时出现信号失真。
    - 解决方案:检查电源电压是否在规定范围内,并确认负载阻抗与推荐值一致。同时检查输入信号是否有过度波动或干扰。
    - 问题:产品在高温环境下工作不稳定。
    - 解决方案:确认工作温度不超过85°C,并确保散热措施到位,避免器件过热。
    - 问题:信号传输速度慢。
    - 解决方案:检查所有连接线和接地点是否接触良好,避免信号衰减。同时检查是否正确使用了该器件的数据手册推荐配置。

    总结和推荐


    ISL54222A 在性能上表现出色,具备高速信号处理能力和低功耗特性,非常适合应用于便携式电子设备中。其广泛的温度适用范围和可靠的热保护机制也增加了其可靠性。结合多种封装选项及其易于集成的特点,推荐用户在需要进行高速USB信号切换的场合优先考虑使用ISL54222A。

ISL54222AIRU1Z-T参数

参数
长*宽*高 2.1mm(长度)*1.6mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL54222AIRU1Z-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL54222AIRU1Z-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL54222AIRU1Z-T ISL54222AIRU1Z-T数据手册

ISL54222AIRU1Z-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
