ISL9016IRUFWZ-T

产品分类: LDO稳压器
产品描述: 67μA 正极 Fixed 150mA,150mA 2 2.5V 1.8V 2.5V,1.2V 6.5V 325mV@ 150mA,- DFN 贴片安装,黏合安装 1.6mm(长度)*1.6mm(宽度)
供应商型号: Q-ISL9016IRUFWZ-T
供应商: 期货订购
标准整包数: 3000

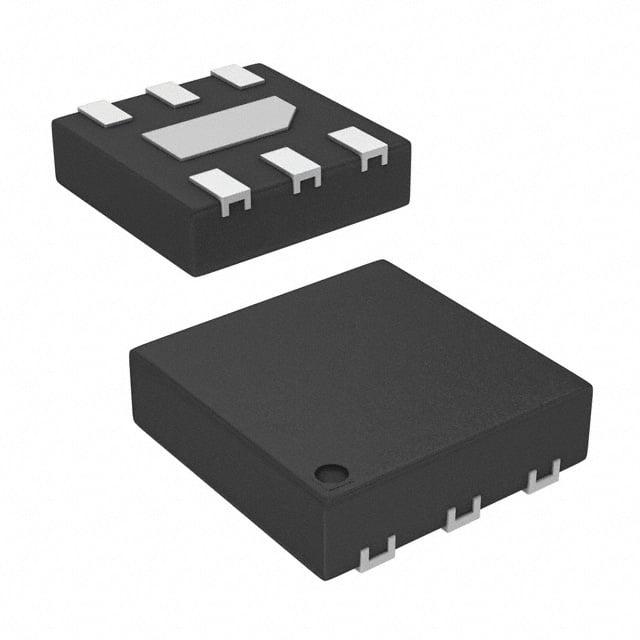

RENESAS ELECTRONICS LDO稳压器 ISL9016IRUFWZ-T

ISL9016IRUFWZ-T概述


    产品简介


    ISL9016 是一款高性能双路低压差线性稳压器(LDO),能够提供每通道高达150mA的电流输出。这款器件具有低静态电流和非常高的电源抑制比(PSRR),同时稳定运行需要1μF到4.7μF的陶瓷输出电容,等效串联电阻(ESR)可达200mΩ。每个输出都有独立的使能控制,从而可以灵活地管理不同负载的需求。ISL9016还提供了过温保护、反向电流保护、负载瞬态响应良好等特点。
    ISL9016 的应用场景广泛,适用于PDAs、智能手机、便携式设备、MP3/4播放器、手持医疗设备等领域。

    技术参数


    - 输入电压范围:1.8V至6.5V
    - 输出电压范围:1.2V至3.3V
    - 每个LDO最大输出电流:150mA
    - PSRR(电源抑制比):80dB @ 1kHz,45dB @ 1MHz
    - 静态电流(典型值):单路LDO使能时为49μA,双路LDO使能时为80μA
    - 反向电流限制:在输入接地且输出保持在5.5V时,反向电流小于8μA
    - 输出噪声:25μVRMS
    - 热关断温度:145°C
    - 封装形式:微型6引脚1.6mm x 1.6mm μTDFN

    产品特点和优势


    ISL9016的主要特点包括高电源抑制比、低噪声输出、小封装尺寸、低静态电流以及宽泛的工作温度范围。这些特点使其特别适合于电池供电的便携式设备,如智能手机和MP3播放器。由于其低静态电流特性,ISL9016可以在延长电池寿命方面提供显著的优势。

    应用案例和使用建议


    典型应用电路图
    - VOUT1 和 VOUT2 分别连接至两个不同的输出负载。
    - VIN连接至电源正极,GND接地。
    使用建议:
    - 为了保证稳定性,建议在输出端连接1μF至4.7μF的陶瓷电容器,且等效串联电阻(ESR)不超过200mΩ。
    - 推荐将输入端和输出端的接地直接连接到ISL9016的GND引脚,并放置在靠近器件的位置以减少寄生电感的影响。
    - 通过合理的散热设计避免长时间高温运行,特别是在高负载情况下。

    兼容性和支持


    ISL9016与市场上多数常见的电源管理芯片兼容,例如其他品牌的LDO稳压器或电源管理IC。Intersil公司提供详尽的技术支持文档及客户服务平台,用户可以访问其官网获取更多关于产品特性和应用的设计支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备在低负载下输出电压不稳定 | 检查输出电容是否正确安装,并确保其ESR不高于200mΩ。 |
    | 设备过热导致关断 | 改善散热设计或降低工作负载以减少发热。 |
    | 使能信号失效 | 确认EN1和EN2引脚的上拉电阻阻值符合要求。 |

    总结和推荐


    ISL9016是一款针对电池供电便携设备优化的高性能双路LDO,它凭借其出色的电源抑制比、低噪声、小封装尺寸和低静态电流等特性,在便携式电子设备中有着广阔的应用前景。考虑到其广泛的适用性和强大的性能,推荐在设计便携式设备时优先选择ISL9016。

ISL9016IRUFWZ-T参数

参数
输出电流 150mA,150mA
最小输入电压 1.8V
最大输出电压 2.5V,1.2V
纹波抑制-PSRR -
Iq-静态电流 67μA
最大压差@电流 325mV@ 150mA,-
最小输出电压 2.5V
最大输入电压 6.5V
稳压器数量 2
极性 正极
负载调节 -
输出类型 Fixed
线路调节 -
长*宽*高 1.6mm(长度)*1.6mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL9016IRUFWZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9016IRUFWZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS LDO稳压器 RENESAS ELECTRONICS ISL9016IRUFWZ-T ISL9016IRUFWZ-T数据手册

ISL9016IRUFWZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
