ISL78302AARLLZ

产品分类: LDO稳压器
产品描述: 90dB 36μA 正极 fixed 300mA,300mA 2 2.9V 2.3V 6.5V 230mV@ 300mA(Typ),230mV@ 300mA(Typ) 0.1% DFN 贴片安装
供应商型号: Q-ISL78302AARLLZ
供应商: 期货订购
标准整包数: 1500
RENESAS ELECTRONICS LDO稳压器 ISL78302AARLLZ

ISL78302AARLLZ概述


    产品简介


    ISL78302A 是一款高性能的双路低压差线性稳压器(LDO),每个输出端口能够提供高达300mA的电流。 它的特点在于低待机电流、极高的电源抑制比(PSRR)和低静态电流。该器件能够在1μF到10μF的输出电容范围内稳定工作,输出电容的等效串联电阻(ESR)最高可达200mΩ。

    技术参数


    - 输入电压范围: 2.3V至6.5V
    - 最大输出电流: 每个通道300mA
    - 最低压差电压: 通常为230mV(300mA时)
    - 工作温度范围: -40°C 至 +105°C
    - 参考电压精度: ±1.8%
    - 负载调整率: <0.1%电压变化
    - 纹波抑制比(PSRR): 1kHz时达到90dB
    - 输出噪声: 通常30μVRMS(1.5V输出时,100μA负载)
    - 工作条件: AEC-Q100合格

    产品特点和优势


    ISL78302A具备以下显著特点:
    - 高效的瞬态响应
    - 低输出噪声和高PSRR
    - 极低的静态电流
    - 稳定的工作温度范围

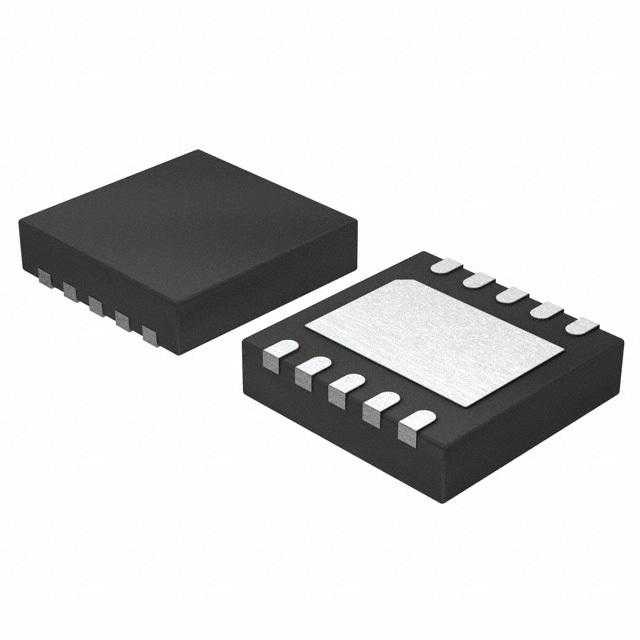

    - 小巧封装(10 Ld 3mm x 3mm DFN)
    - 内置独立的上电复位(POR)功能
    - 软启动和分阶段启动
    - 过流保护和过热保护
    这些特点使得ISL78302A非常适合于汽车、无线电接收器、相机模块、GPS导航系统和娱乐信息系统等多种应用场合。

    应用案例和使用建议


    应用案例:
    ISL78302A可以广泛应用于汽车电子、无线电接收器、摄像头模组、GPS/导航系统及车载娱乐系统等领域。
    使用建议:
    为了确保最佳性能,需要连接适当的外部电容器以满足要求,具体如下:
    - 输入电容(C1): 1μF X5R陶瓷电容器
    - 旁路电容(C4/C5): 1μF X5R陶瓷电容器
    - 耦合电容(C2): 0.1μF X7R陶瓷电容器
    - 延迟电容(C3): 0.01μF X7R陶瓷电容器
    根据手册中的建议,将这些电容器正确连接到ISL78302A的相关引脚上,以实现低噪声和高PSRR的应用。

    兼容性和支持


    ISL78302A与大多数标准汽车级电子组件兼容,且已经通过AEC-Q100认证。Intersil公司提供全面的技术支持和客户服务,以确保用户能够顺利地进行设计和调试。

    常见问题与解决方案


    常见问题:
    - 如何设置输出电压?
    - 输出电流限制如何设定?
    解决方案:
    - 输出电压设置: 使用适当的外部分压电阻来调节输出电压,确保其符合所需的工作电压。
    - 输出电流限制设定: 根据应用需求选择合适的电阻值来配置内部电流限制电路。

    总结和推荐


    综上所述,ISL78302A以其卓越的性能、广泛的应用范围以及出色的稳定性和可靠性,在众多同类产品中脱颖而出。其极低的静态电流、快速的瞬态响应能力和高度的稳定性使其成为各种电子设备的理想选择。强烈推荐此款产品用于对电源管理有严格要求的应用中。

ISL78302AARLLZ参数

参数
稳压器数量 2
纹波抑制-PSRR 90dB
最大输出电压 -
输出类型 fixed
最小输入电压 2.3V
负载调节 0.1%
输出电流 300mA,300mA
最大压差@电流 230mV@ 300mA(Typ),230mV@ 300mA(Typ)
最大输入电压 6.5V
Iq-静态电流 36μA
极性 正极
最小输出电压 2.9V
线路调节 -
通用封装 DFN
安装方式 贴片安装
零件状态 在售

ISL78302AARLLZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL78302AARLLZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS LDO稳压器 RENESAS ELECTRONICS ISL78302AARLLZ ISL78302AARLLZ数据手册
