ISL80136IBEAJZ

产品分类: LDO稳压器
产品描述: Renesas Electronics 稳压芯片, 12 V输出, 50mA最大输出, 单路输出
供应商型号: 2627263
供应商: 海外现货
标准整包数: 980
RENESAS ELECTRONICS LDO稳压器 ISL80136IBEAJZ

ISL80136IBEAJZ概述

    ISL80136 40V, Low Quiescent Current, High Accuracy, 50mA Linear Regulator

    1. 产品简介


    ISL80136 是一种高电压、低静态电流线性稳压器,特别适用于“始终在线”和“保持激活”的应用。该产品具有广泛的输入电压范围(6V至40V),确保稳定的输出电压,并且在轻载时能实现极低的静态电流(18µA)。
    主要功能:
    - 调整输出电压范围:2.5V至12V
    - 确保50mA输出电流
    - 极低的静态电流:18µA(典型值)
    - 准确度高的电压参考(温度和负载范围内±1%)
    - 低dropout电压(120mV在50mA负载下)
    - 低噪声:26µVRMS
    - 逻辑电平(TTL/CMOS)使能输入,耐40V
    - 输出端10µF电容器可实现稳定运行
    - ESD保护:5kV HBM等级
    - 过温关断和电流限制保护
    应用领域:
    - 工业应用
    - 网络通信
    - 电信设备

    2. 技术参数


    - 输入电压范围:6V 至 40V
    - 输出电压范围:2.5V 至 12V
    - 最大输出电流:50mA
    - 静态电流:18µA(典型值)
    - 关断电流:1.8µA(典型值)
    - 参考电压精度:±1%
    - dropout电压:120mV(在50mA负载下)
    - 输出噪声:26µVRMS
    - 工作温度范围:-40°C 至 +125°C

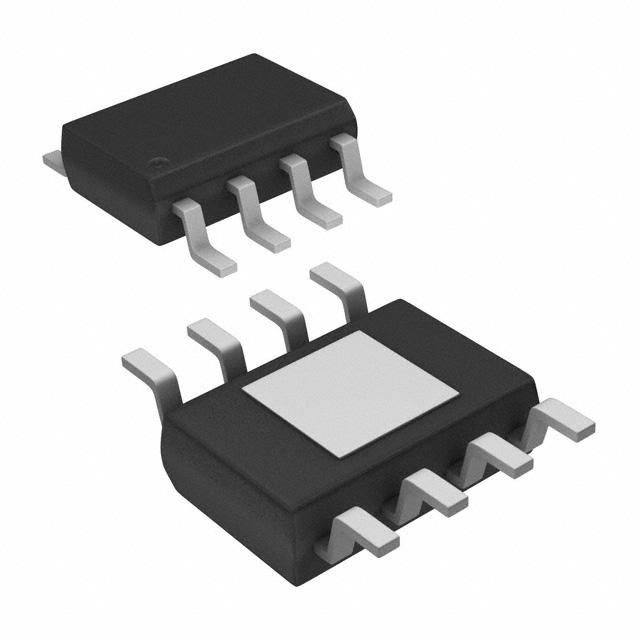

    - 封装:8引脚EPSOIC,带散热焊盘

    3. 产品特点和优势


    - 宽输入电压范围:适用于多种电源环境。
    - 超低静态电流:保证系统在轻负载下仍能高效运行。
    - 准确度高的电压参考:提供稳定的输出电压。
    - 低dropout电压:确保在负载变化时输出电压稳定。
    - 出色的过温保护和电流限制:防止故障条件下损害。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,用于电源管理和电源转换。
    - 在通信网络中,作为备用电源或辅助电源。
    使用建议:
    - 电路设计:遵循推荐的输入和输出电容配置,以维持稳定性。建议使用至少0.1µF的陶瓷电容(X5R或X7R)。
    - 布局建议:将输出电容的接地连接直接连接到器件的地引脚,并尽量靠近IC放置。ADJ反馈迹线远离其他可能产生干扰的迹线。
    - 热管理:确保良好的散热条件,避免结温超过最大允许温度。

    5. 兼容性和支持


    - 兼容性:ISL80136能够与其他逻辑电平输入设备(如TTL/CMOS)无缝配合。
    - 支持和维护:Renesas提供了详尽的技术文档和参考设计,方便用户进行设计和调试。对于售后支持和定制需求,Renesas也提供专业的技术支持团队。

    6. 常见问题与解决方案


    - Q:ISL80136在何种情况下会进入关断模式?
    - A:当EN引脚被拉低时,ISL80136会进入关断模式,此时静态电流降至1.8µA。

    - Q:如何设置ISL80136的输出电压?
    - A:通过调整外部电阻分压器(如图14所示)来设置输出电压,公式为\( V{\text{OUT}} = 1.223 \times \left(1 + \frac{R2}{R1}\right) \)。

    - Q:ISL80136在什么条件下会出现过温关断?
    - A:当结温超过165°C时,ISL80136会自动关闭,直到温度降到145°C以下才会恢复工作。

    7. 总结和推荐


    总结:
    ISL80136是一款高性能、高电压、低静态电流的线性稳压器。它具备宽输入电压范围、超低静态电流和精确的电压调节能力,非常适合“始终在线”和“保持激活”的应用场景。其卓越的过温保护和电流限制功能进一步提升了可靠性。
    推荐:
    鉴于ISL80136在工业、通信和网络领域的广泛应用潜力及其卓越性能,我们强烈推荐此产品给需要高效、可靠电源解决方案的设计工程师。其宽输入电压范围、高精度电压参考和强大的保护机制使其成为理想选择。

ISL80136IBEAJZ参数

参数
极性 正极
输出类型 Adjustable
最大输出电压 12V
输出电流 50mA
线路调节 0.04%
最小输出电压 2.5V
最大压差@电流 350mV@ 50mA
稳压器数量 1
Iq-静态电流 24μA
最小输入电压 6V
纹波抑制-PSRR 58dB(100Hz)
负载调节 0.25%(Typ)
最大输入电压 40V
4.98mm(Max)
3.99mm(Max)
1.55mm(Max)
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

ISL80136IBEAJZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL80136IBEAJZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS LDO稳压器 RENESAS ELECTRONICS ISL80136IBEAJZ ISL80136IBEAJZ数据手册

ISL80136IBEAJZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
