首页  >  产品百科  >  ISL3152EIUZ-T

ISL3152EIUZ-T

产品分类: 其他接口芯片
产品描述:
供应商型号: 968-ISL3152EIUZ-T
供应商: Mouser
标准整包数: 1

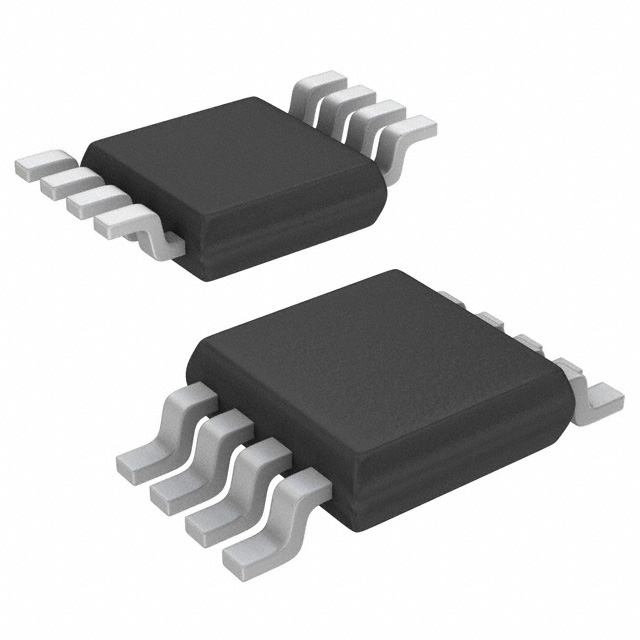

RENESAS ELECTRONICS 其他接口芯片 ISL3152EIUZ-T

ISL3152EIUZ-T概述

    ISL315xE 系列 RS-485/RS-422 收发器技术手册

    产品简介


    ISL315xE系列收发器是一款高性能的RS-485/RS-422收发器家族,专为需要高输出驱动能力和强静电放电(ESD)保护的应用而设计。这些收发器由Intersil(现为瑞萨电子的一部分)生产,广泛应用于工业自动化、建筑自动化、能源管理和通信网络等领域。其核心功能包括大输出摆幅、强大的ESD保护和全面的故障安全机制,使其能够在恶劣环境下稳定运行。

    技术参数


    - 输出电压摆幅:标准3.1V(典型值),最高可达到VCC。
    - 低总线电流:仅需125µA,符合1/8单元负载标准。
    - ESD保护:±16.5kV(IEC61000-4-2标准)。
    - 过压耐受能力:高达±100V。
    - 全故障安全输出:当输入端开路或短路时,输出端将保持高阻态。
    - 支持的数据速率:从115kbps到20Mbps。
    - 工作温度范围:-40°C至+85°C。
    - 供电电压范围:4.5V至5.5V。
    - 最大功耗:无负载状态下的功耗为550µA至700µA;关机模式下的功耗仅为70nA。

    产品特点和优势


    ISL315xE系列收发器具有以下显著特点:
    - 高输出电压驱动:提供3.1V的典型输出电压,保证了较高的噪声容限。
    - 低总线电流:支持多达512个收发器在同一总线上,增强了系统的灵活性和可扩展性。
    - 超高的ESD保护等级:采用±16.5kV的ESD保护,有效减少了因外部干扰引起的损坏风险。
    - 全故障安全输出:当输入端出现异常情况时,可以自动切换到安全状态,提高了系统可靠性。
    - 高速数据传输:支持多种数据传输速率,适用于不同应用场景的需求。

    应用案例和使用建议


    - 工业自动化:在PROFIBUS和Fieldbus系统中,ISL315xE系列收发器能够支持长距离传输,确保信号稳定。
    - 智能建筑:在安防摄像头网络、照明和暖通空调控制系统中,该系列收发器能够处理大量节点,提供可靠的数据通信。
    - 能源管理:适用于自动化计量系统,确保数据采集的准确性。
    使用建议:
    - 在布线过程中应注意信号线的抗干扰能力,尽量减少与高压电源线和其他信号线的平行布设。
    - 建议使用带有屏蔽层的电缆,以提高系统的EMC(电磁兼容性)。
    - 对于较长的总线段,考虑增加中继器以增强信号强度。

    兼容性和支持


    ISL315xE系列收发器与各种主流接口标准兼容,包括RS-485和RS-422。此外,制造商提供了详细的技术文档和支持服务,帮助用户更好地理解和使用这些设备。对于具体的应用场景,建议查阅相关的应用笔记和技术指南。

    常见问题与解决方案


    1. 问题:设备在高温环境下无法正常工作。
    - 解决方案:检查电路板上的散热设计是否合理,确保所有元件均处于规定的温度范围内。
    2. 问题:总线上的信号不稳定。
    - 解决方案:检查连接器是否松动或腐蚀,确保信号接地良好。
    3. 问题:系统在开启或关闭时出现故障。
    - 解决方案:确认启用引脚和使能引脚的配置正确,确保设备在正确的时序下进行操作。

    总结和推荐


    综上所述,ISL315xE系列收发器凭借其出色的性能和广泛的适用性,在工业自动化、智能建筑、能源管理等多个领域都有着出色的表现。其卓越的ESD保护、全故障安全机制和高速数据传输能力使其成为这些应用场景的理想选择。强烈推荐在类似的项目中使用ISL315xE系列收发器,以确保系统的可靠性和稳定性。

ISL3152EIUZ-T参数

参数
3.05mm(Max)
3.05mm(Max)
950μm(Max)
通用封装 MSOP-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ISL3152EIUZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL3152EIUZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL3152EIUZ-T ISL3152EIUZ-T数据手册

ISL3152EIUZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.381 ¥ 28.5695
10+ $ 2.208 ¥ 18.6576
25+ $ 1.936 ¥ 16.3592
100+ $ 1.674 ¥ 14.1453
250+ $ 1.5984 ¥ 13.5065
500+ $ 1.4472 ¥ 12.2288
1000+ $ 1.2852 ¥ 10.5583
2500+ $ 1.0017 ¥ 8.4644
5000+ $ 0.9555 ¥ 8.074
库存: 85
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.56
直接购买
加入购物车
