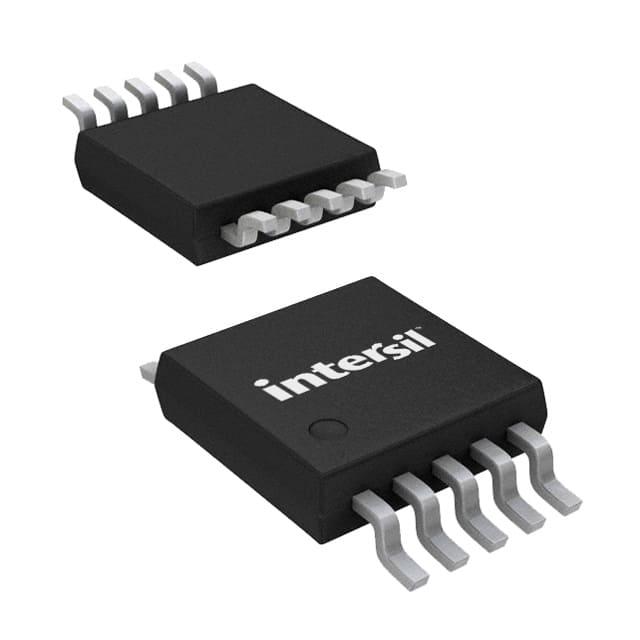

ISL32600EFUZ

产品分类: 其他接口芯片
产品描述: Renesas Electronics 线路收发器, 10位
供应商型号: 3765537
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 ISL32600EFUZ

ISL32600EFUZ概述

    ISL32600E, ISL32601E, ISL32602E, ISL32603E RS-485/RS-422 Transceivers

    1. 产品简介


    ISL32600E, ISL32601E, ISL32602E, 和 ISL32603E 是由Intersil公司生产的高性能±15kV IEC61000 ESD保护、微功率、宽电源范围的收发器。这些收发器广泛应用于差分通信系统中,具有低功耗、高可靠性和广泛的温度适应性。主要用途包括传感器接口、过程控制网络、安全摄像头网络以及建筑环境控制系统和照明系统。

    2. 技术参数


    - 电源电压范围:1.8V至3.3V(ISL32602E/ISL32603E);2.7V至3.6V(ISL32600E/ISL32601E)
    - 最大供电电流:ISL32601E在3V时为100µA;ISL32603E在1.8V时为150µA
    - 关闭模式下供电电流:10nA
    - ESD保护等级:±15kV(RS-485输入/输出引脚);>8kV HBM(其他引脚)
    - 数据速率:128kbps至460kbps
    - 指定工作温度范围:-40°C至+125°C
    - 单位负载:小于1/8单位负载
    - 共模输入/输出电压范围:-7V至+12V(VCC≥3V)
    - 引脚配置:半双工和全双工;三态接收/发送输出
    - 逻辑输入耐压:5V容限

    3. 产品特点和优势


    - 超低静态电流:ISL32601E在3V时为100µA;ISL32603E在1.8V时为150µA。
    - 极低的待机电流:在待机模式下仅为10nA,可以大大延长电池寿命。
    - 高抗干扰能力:通过高达65mV的滞回和对称开关阈值来提高噪声免疫力。
    - 紧凑封装:提供MSOP和SOIC两种封装形式,MSOP可减少50%的板级空间占用。
    - 多种数据速率支持:适用于不同的通信需求,数据传输速率可达460kbps。
    - 适用于高温环境:能够在+125°C环境下稳定工作。

    4. 应用案例和使用建议


    ISL32600E 和 ISL32601E 主要用于需要高数据速率和超低功耗的应用场合,如工业自动化中的高速通信。而 ISL32602E 和 ISL32603E 则适用于更低电压的应用场合,例如物联网(IoT)设备。这些器件特别适合用于电池供电的应用,因为它们在待机状态下消耗的电流非常低。对于设计工程师来说,建议仔细选择合适的引脚配置(半双工或全双工),以匹配具体的应用需求。此外,应注意在实际电路中合理布局和布线,以确保良好的信号完整性。

    5. 兼容性和支持


    - 兼容性:这些收发器与其他标准RS-485/RS-422器件完全兼容。
    - 技术支持:Intersil公司提供了详尽的技术文档和支持,用户可以在其官方网站上找到相关的文献和技术资料。

    6. 常见问题与解决方案


    1. 问题:无法启动芯片,供电正常但没有响应。
    解决方案:检查芯片是否处于正常工作电压范围内,确认所有引脚连接正确,且无短路情况发生。
    2. 问题:接收端输出异常。
    解决方案:验证接收端的阈值设置是否符合预期,同时确保输入信号幅值足够,避免噪声干扰。

    7. 总结和推荐


    综上所述,ISL32600E, ISL32601E, ISL32602E, 和 ISL32603E 收发器以其卓越的性能、宽泛的工作温度范围和低功耗特点,在各种应用环境中表现出色。特别是对于需要长时间运行且希望保持低能耗的应用来说,这些器件是理想的选择。强烈推荐给那些需要在复杂环境下部署通信系统的工程团队。

ISL32600EFUZ参数

参数
通用封装 MSOP-10
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL32600EFUZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL32600EFUZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL32600EFUZ ISL32600EFUZ数据手册

ISL32600EFUZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
